Review – SSD Teamgroup MP44 1TB – Um SSD com bom preço e desempenho, só que com muitas variantes!

Hoje, testaremos um SSD NVMe da Teamgroup, modelo MP44, o qual a Teamgroup nos enviou para testarmos. Obrigado Teamgroup 🙂 .

Ele vem no formato M.2 com barramento de 64Gbps, ou seja, 4 linhas PCIe 4.0, protocolo NVMe 1.4 e capacidades que variam desde 512GB até 8TB. Seu preço geralmente se encontra na faixa dos R$300 na unidade de 512GB, R$600 na de 1TB e pouco além dos R$1000 na versão de 2TB.

Especificações do MP44

A seguir, informações um pouco mais detalhadas sobre o SSD que será testado (unidade de 1TB):

Softwares do SSD

Os SSDs Teamgroup possuem um software de gerenciamento que permite monitoramento, leitura de SMART, etc.

Unboxing

O SSD vem em uma caixa branca com destaque a marca, modelo e capacidade, onde em sua parte traseira existe um espelho de plástico que torna visível o SSD esua etiqueta.

Ao abrirmos, vemos o SSD no blister plástico para proteção. Ele não acompanha acessórios.

Esse modelo usa design single-sided com C.I.s apenas na parte frontal da PCB, facilitando o arrefecimento do SSD e não acompanha nenhum dissipador. Veremos adiante como ele se sairá nos testes de temperatura.

Em seu PCB Frontal encontramos 3 chips principais, 2 NAND Flashs, um controlador, alguns load switches e mosfets para prover alimentação.

Controlador
O controlador do SSD é o responsável por fazer todo o gerenciamento de dados, over provisioning e garbage collection, dentre outras funções que ocorrem em segundo plano. E, é claro, isso faz com que o SSD tenha um bom desempenho.

Este SSD usa um controlador da fabricante MaxioTech: modelo MAP1602A, que é um controlador ISA ARM 32-bit de 4 núcleos Cortex® R5 (Quad-core) com processo de fabricação da TSMC de 12nm sendo similar a outras soluções de alguns fabricantes mais conhecidos no mercado como Phison e Silicon Motion. Este controlador é DRAM-Less, portanto, ele utiliza tecnologias como H.M.B. para armazenar as tabelas de metadados.

Fora isto, oferece suporte a 4 canais de comunicação com um barramento de até 2400 MT/s, o que é um diferencial, pois boa parte dos controladores de 4 canais Gen4 DRAM-Less costumam suportar até 1600 MT/s apenas. Ele oferece um suporte até 16 dies utilizando comandos “Chip enable”, que são conexões direta e fisicamente ligados aos Dies e como veremos logo mais, suas NAND Flashs operam em 2400 MT/s

DRAM Cache ou H.M.B.
Todo SSD topo de linha que visa oferecer um alto desempenho consistente necessita de um buffer para poder armazenar suas tabelas de mapeamento (Flash Translation Layer ou Look-up table). Com isso, ele consegue ter desempenho aleatório melhor e ser mais responsivo.

Como havíamos mencionado, por se tratar de um controlador DRAM-Less, ele não oferece suporte a DRAM Cache, portanto, para realizar o armazenamento da tabela de metadados, ele aloca 40 MiB da memória RAM do sistema para agilizar o acesso a esta tabela.

NAND Flash
Com relação a seus circuitos integrados de armazenamento, o SSD de 1TB possui 2 chips Nand flash da fabricante chinesa YMTC, modelos CDT2A sendo neste caso dies de 512Gb (64GB) contendo 128-Layers de dados e um total de 141 gates, gerando uma array efficiency de 90,7%, onde das 141-Layers do SSD, 128 são alocadas para armazenamento o que gera esta eficiência.

Cada NAND Flash possui 8 dies com 512Gb de densidade, totalizando 512GB por NAND, que ao todo se gera 1TB. E elas se comunicam com o controlador com seu barramento máximo de 2400 MT/s para melhor desempenho.

Cada um destes dies possuem 4 planes para que quando o controlador acesse cada die, possa aumentar o paralelismo e dessa forma o desempenho. Importante destacar que existem 2 modelos de dies YMTC de 128-Layers, os que foram lançados a um tempo atrás conhecidos como CDT1B que também possuem 4 planes como vemos na foto a seguir.

Já os novos dies possuem um design de 1×4 dies como esse, ou seja, eles estão um do lado do outro verticalmente, nos dies CDT2A, que também são chamados de X2-9060, possuem um alinhamento de 2×2 planes, onde temos um agrupamento de planes de forma diferente como veremos na imagem a seguir.

Através destas mudanças é possível atingir uma maior eficiência neste design 2×2, pois o formato do die fica diferente, mudando o design do circuito gerenciador e do CMOS, permitindo desta forma dies menores e mais fáceis de produzir, sem mencionar o custo que deve ser reduzido.

Neste design “dual deck” da YMTC, o deck superior contém 72 layers enquanto o inferior 69-gate layers, gerando esse total de 141 gate layers contando os String Selectors, dummy word lines dentre outros.

Apenas relembrando que em nossa unidade, aparentemente, os dies utilizados são os CDT2A.

PMIC (Power Delivery)

Assim como qualquer componente eletrônico que exerce algum trabalho, SSDs também possuem um nível de consumo de energia que pode variar desde poucos miliwatts  até próximo de 10 W, beirando o limite de alguns conectores ou slots. O circuito responsável por todo gerenciamento de energia é o PMIC, que significa “Power Management IC“, um chip responsável por prover alimentação para demais componentes.

Não foi possível identificar o load switch utilizado.

SSD Power States

Como sempre mencionamos em análises sobre consumo de energia, neste trecho veremos mais sobre os estados de alimentação deste SSD.

Esse SSD possui 5 power states primários, 3 ativos e 2 em Idle, onde os ativos possuem baixas latências de entrada e saída e um “consumo” máximo de 6.5W, que veremos adiante que na prática, foi bem menor. Enquanto seus demais power states em Idle possuem latências acima dos 5ms e consumo máximo de 500mW.

CURIOSIDADES SOBRE O SSD TEAMGROUP MP44 1TB

Da mesma forma que circuitos integrados de memória RAM em um pente de memória sofrem variação, o mesmo ocorre com SSDs, nos quais há casos de mudanças de componentes como controlador e NAND flashs.

Até o momento desta análise, foi possível identificar várias outras variantes desse SSD, onde ele também pode ser vendido com controladoras Phison E18 e E27T, além de NANDs Kioxia BiCS5 e 6 e YMTC EET1A, ou seja, esse review representa apenas a variante com MAP1602 e YMTC CDT2A.

BANCADA DE TESTES
– Sistema Operacional: Windows 11 Pro 64-bit (Build: 23H2)
– Processador: Intel Core i7 13700K (5.7GHz all core) (E-cores e Hyper-threading desabilitados)
– Memória RAM: 2 × 16 GB DDR4-3200MHz CL-16 Netac (c/ XMP)
– Placa-mãe: MSI Z790-P PRO WIFI D4 (Bios Ver.: 7E06v18)
– Placa de Vídeo: RTX 4070 Ti Super Colorful (Drivers: 555.xx)
– Armazenamento (OS): SSD Solidigm P44 Pro 2TB (Firmware: 001C)
– SSD testado: SSD Teamgroup T-Force Z540 1TB (Firmware: EQFM22.3)
– Versão drive Chipset Intel Z790: 10.1.19376.8374.
– Windows: Indexação desabilitada para não afetar resultados dos testes.
– Windows: Atualizações do Windows updates desabilitados para não afetar resultados dos testes.
– Windows: A maioria dos aplicativos do Windows desabilitados de rodar em segundo plano.
– Teste Boot Windows: Imagem limpa com apenas drivers e todos os updates.
– Teste de pSLC Cache: O SSD é arrefecido por fans para não gerar thermal throtling, interferindo no resultado.
– Windows: Anti-Vírus desabilitado para diminuir variação de cada Rodada.
– SSDs Testados: Utilizado como disco secundário, com 0% de espaço sendo utilizado e outros testes com 50% de espaço utilizado para representar um cenário realista.
– Quarch PPM QTL1999 – Teste de consumo elétrico: realizo com 3 parâmetros, em idle aonde o disco é deixado como secundário e após um tempo em idle é realizado a gravação por 1 hora e tirado a média.

• Os testes foram realizados pelo Gabriel Ferraz, ficam os agradecimentos a ele e o link para o canal do YouTube: https://www.youtube.com/@gabrielferrazdetetivehardware

ONDE COMPRAR

Esse SSD geralmente é vendido na Amazon ou na Pichau:

AMAZON

PICHAU

CRYSTALDISKMARK
Realizamos testes sintéticos sequenciais e aleatórios com as seguintes configurações:

Sequencial: 2x 1 GiB (Blocos 1 MiB) 8 Queues 1 Thread

Aleatórios: 2x 1 GiB (Blocos 4 KiB) 1 Queue 1/2/4/8/16 Threads

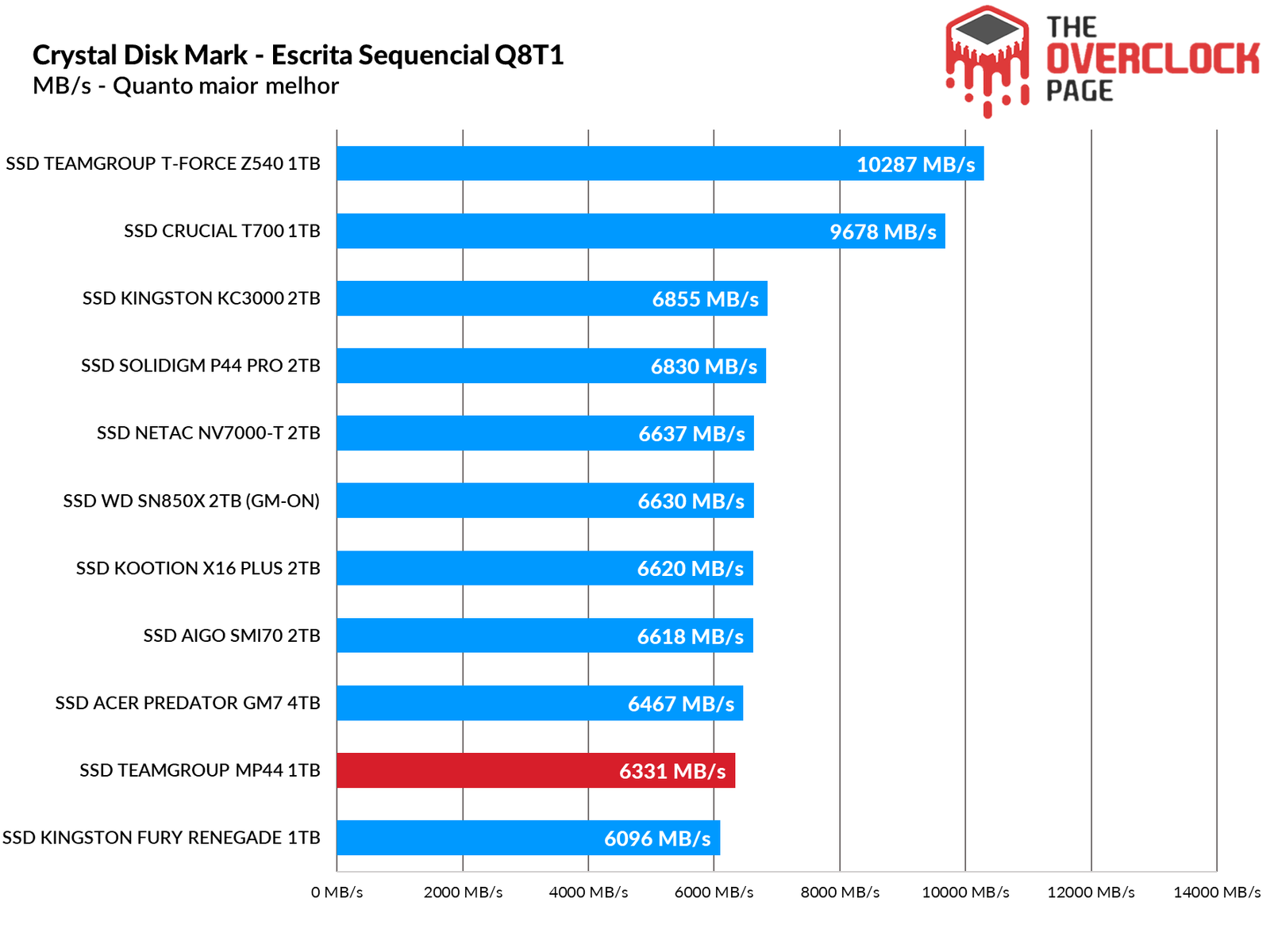

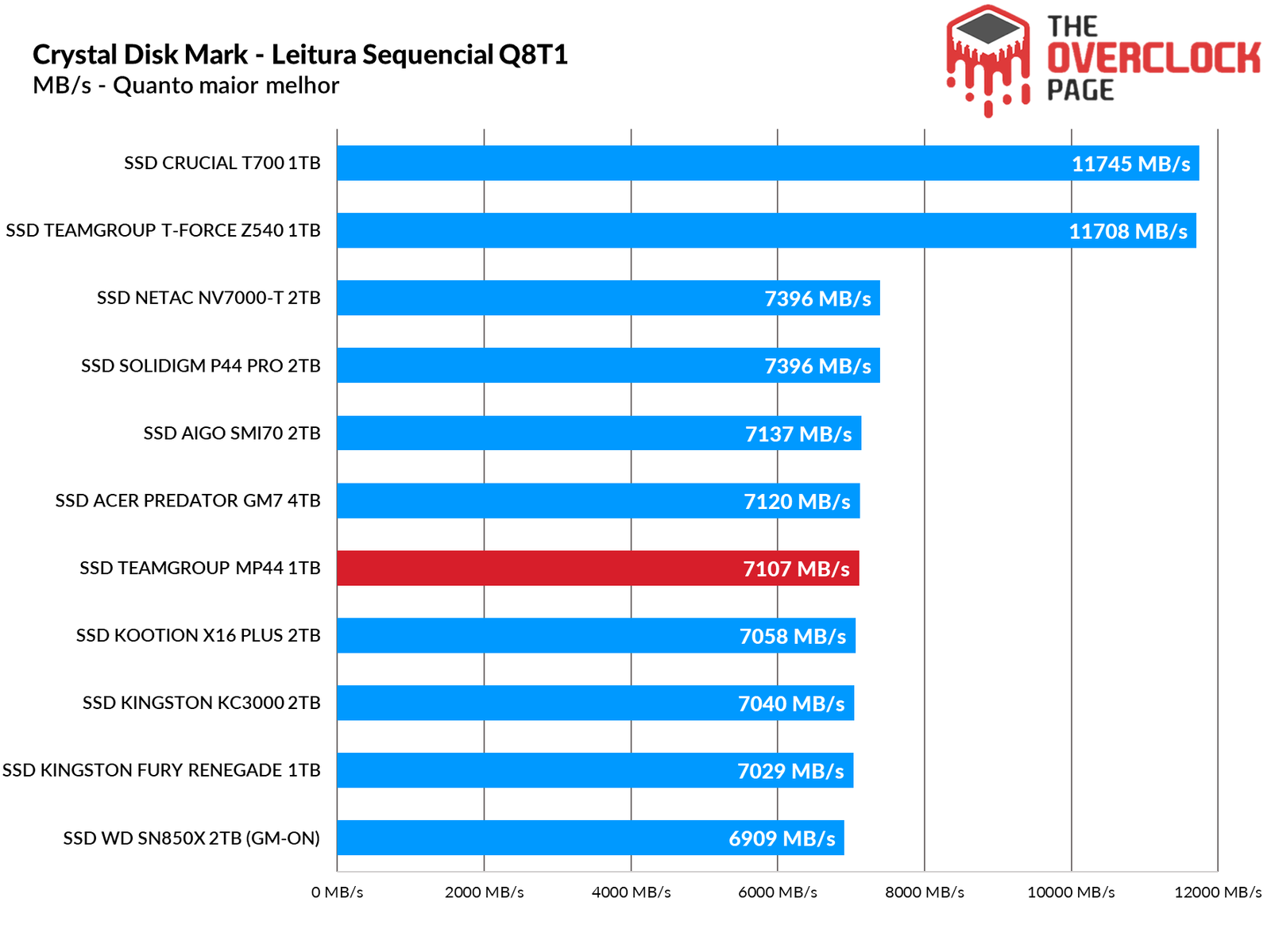

Ao testarmos suas velocidades sequenciais, ele entrega o que promete, ficando bem próximo do Acer Predator GM7 que testamos anteriormente.

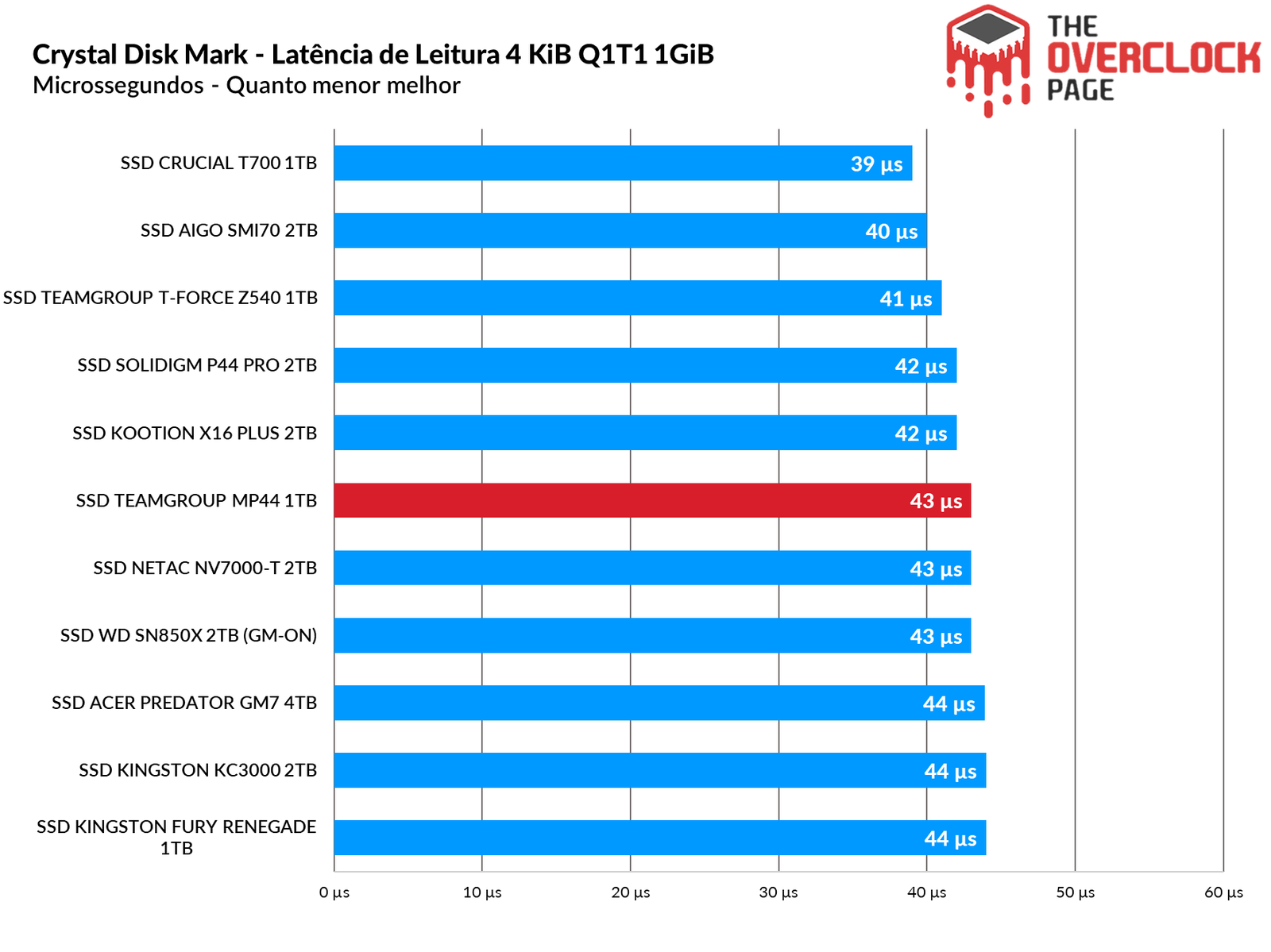

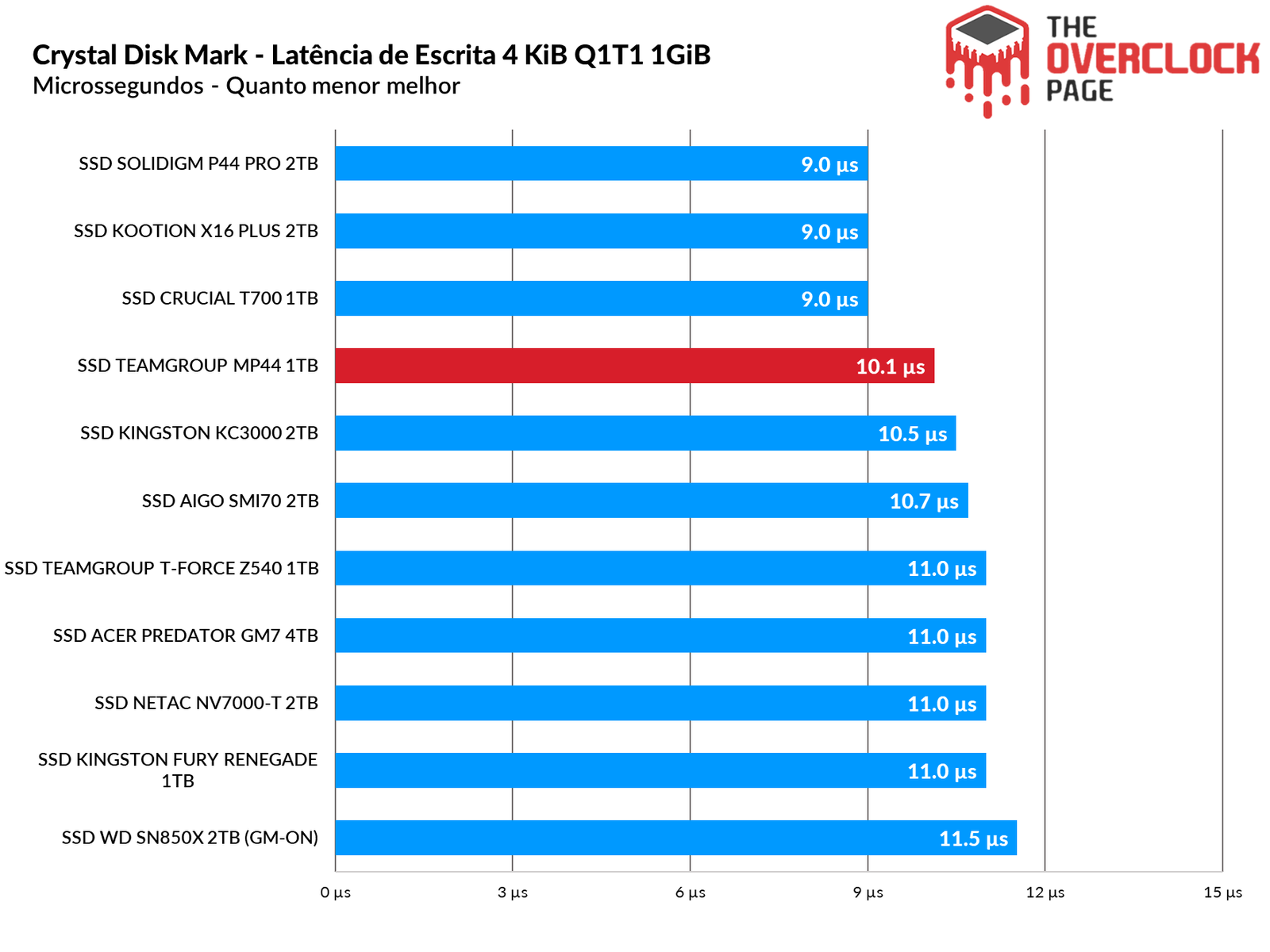

Já em suas latências, na leitura, ele fica semelhante ao Netac NV7000-T, enquanto na sua escrita, ele supera até mesmo o Kingston KC3000!

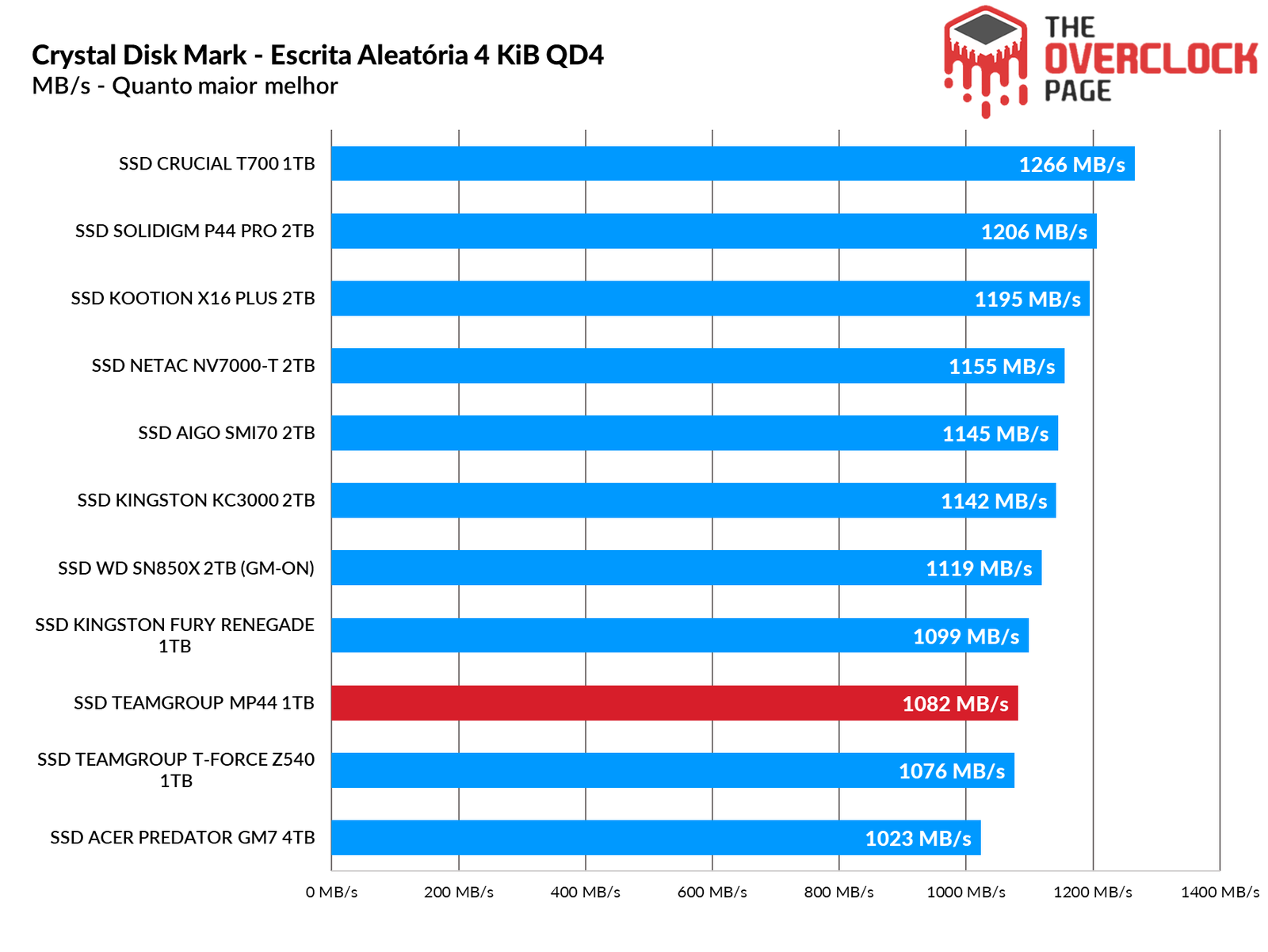

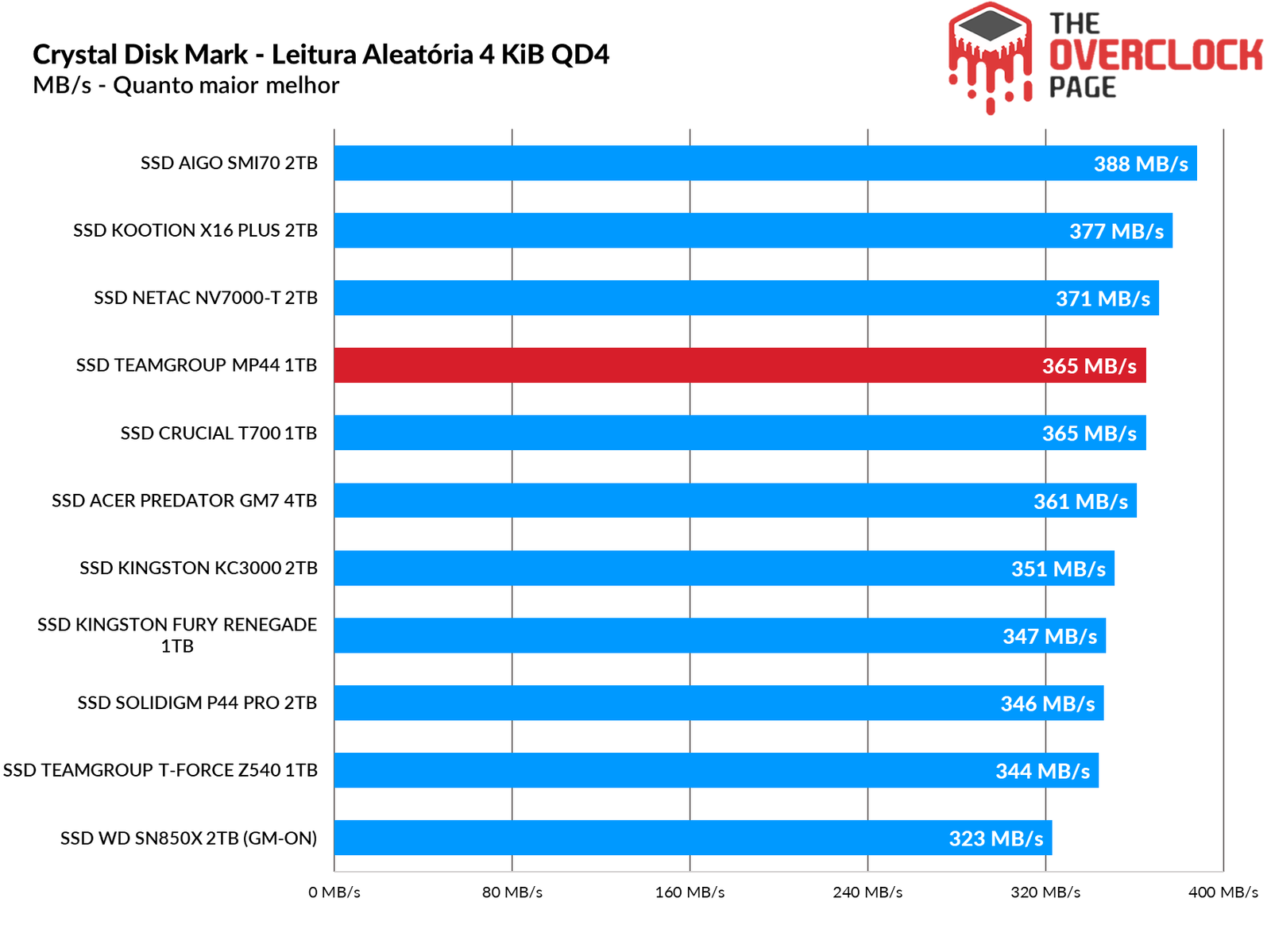

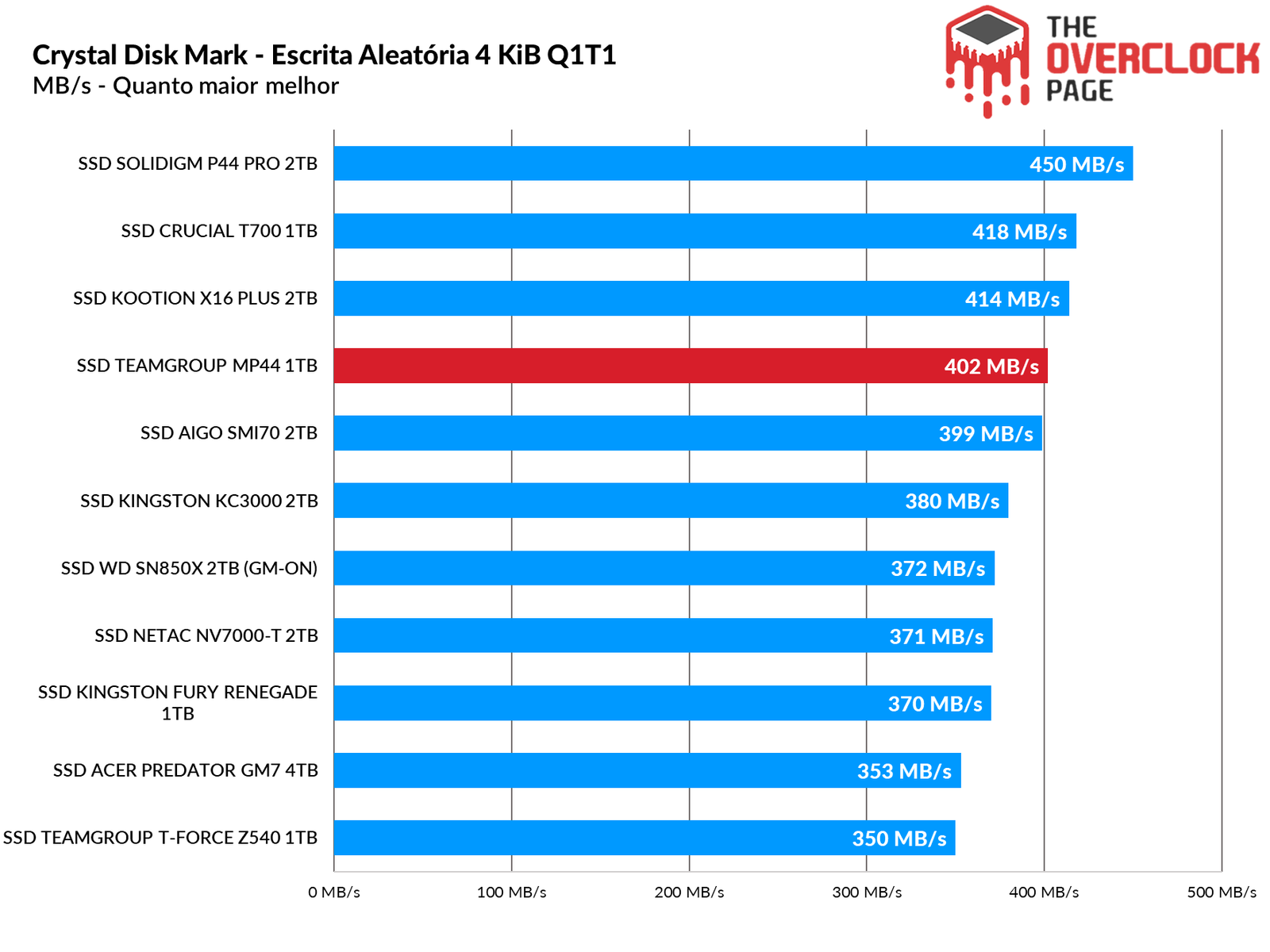

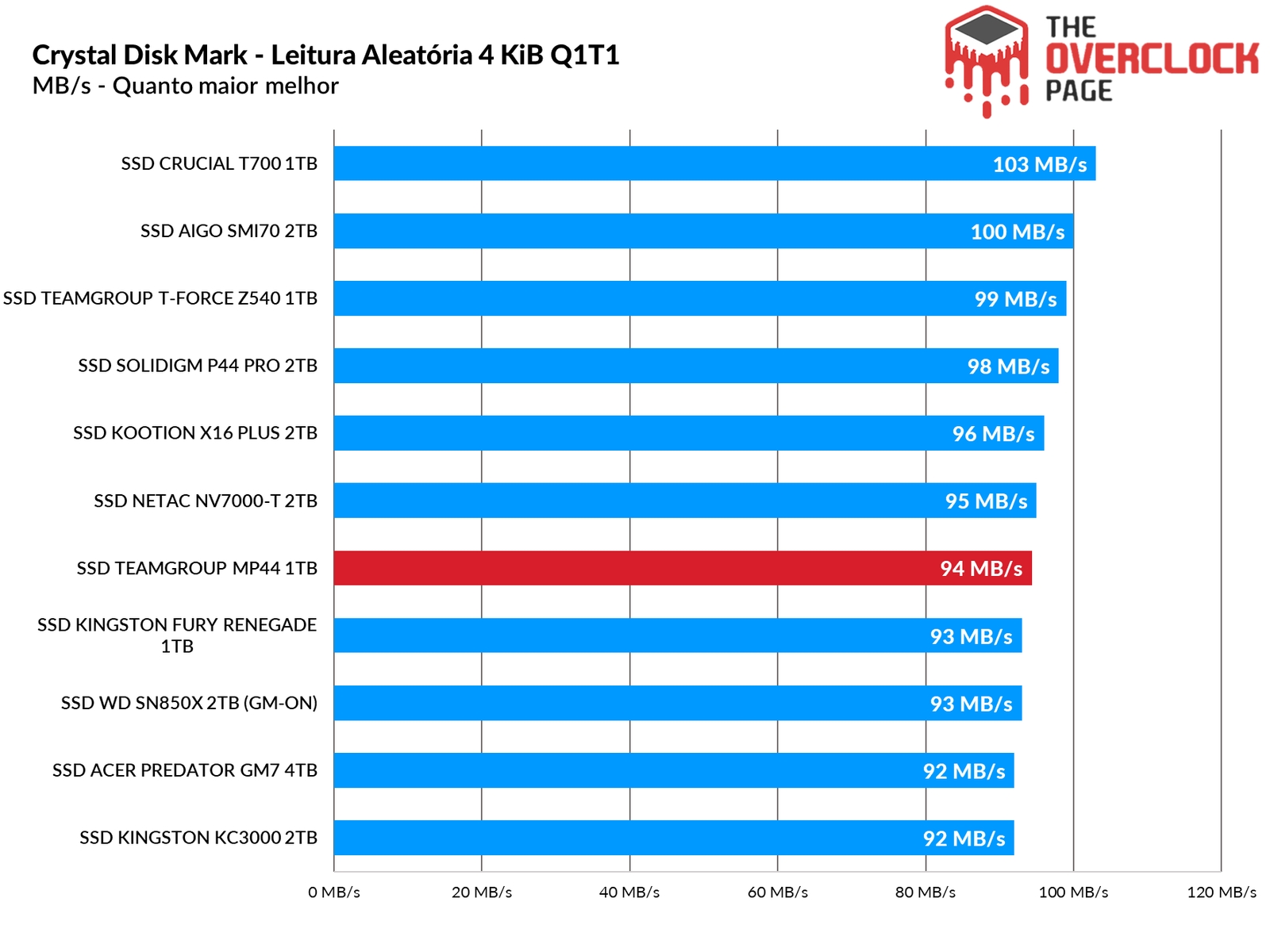

Ao testarmos suas velocidades aleatória em ‘Queue depth’ de 4, observamos que em sua leitura há basicamente um empate técnico com o Crucial T700 e na sua escrita, ele já teve um desempenho mais baixo, mas ainda sim, comparável ao do T-Force Z540. É bom lembrar que tanto o T-Force quantio o Crucial são modelos Gen5.

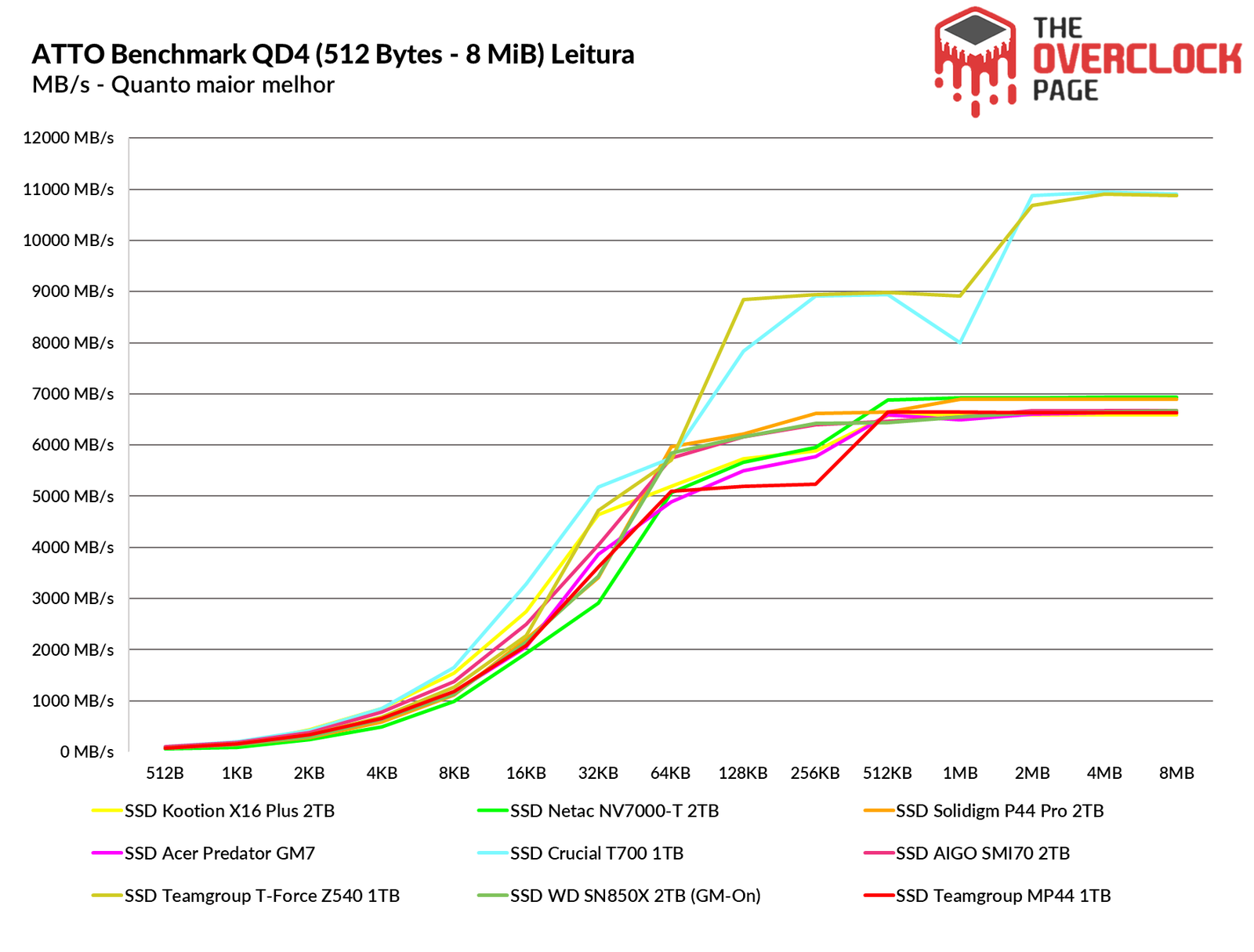

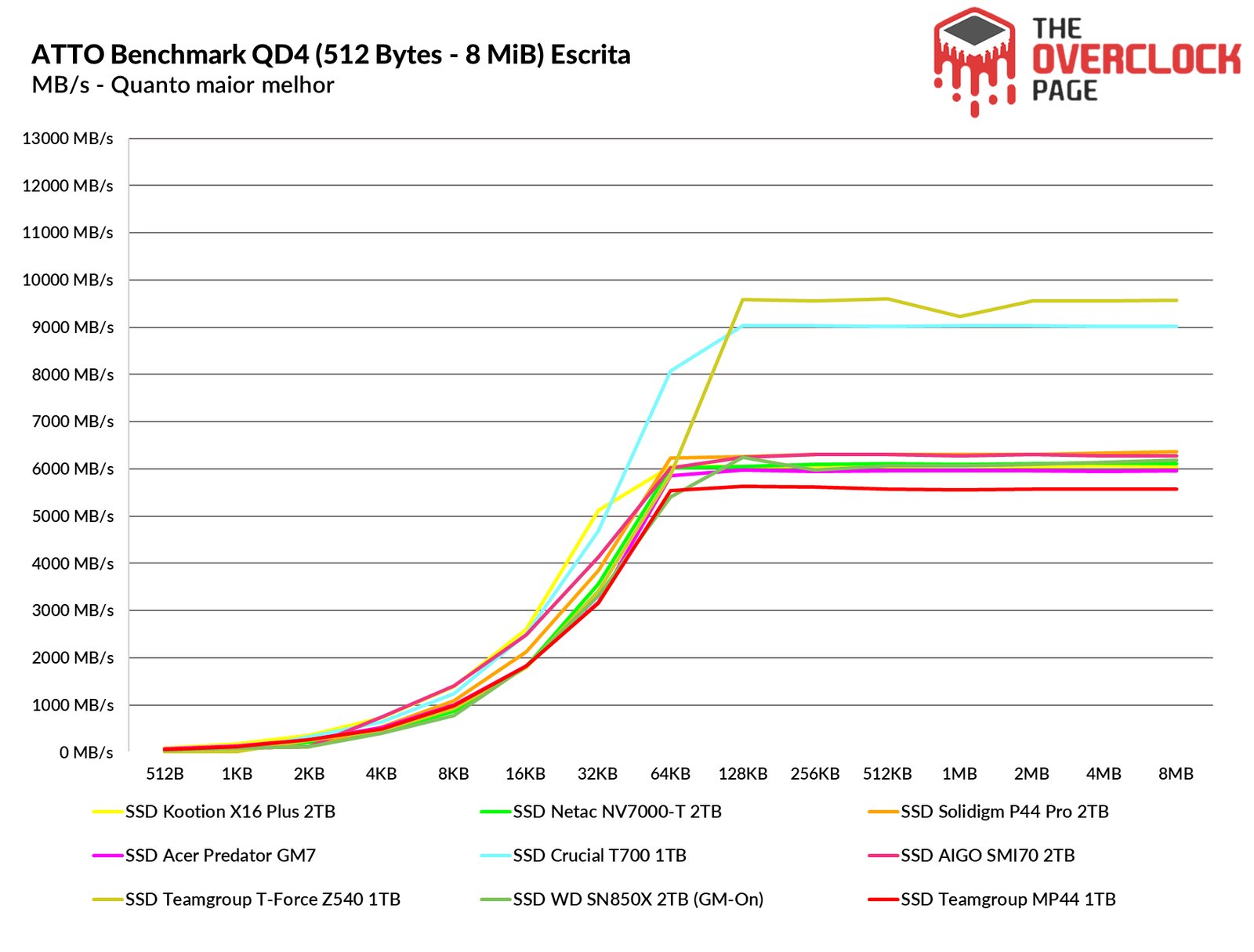

ATTO Disk Benchmark QD1 e QD4

Realizamos um teste utilizando o ATTO para observar a velocidade dos SSDs em determinados tamanhos de blocos diferentes. Neste benchmark, foi configurado da seguinte forma:

Blocos: de 512 Bytes até 8 MiB

Tamanho do arquivo: 256MB

Queue Depth: 1 e 4.

O ATTO Disk Benchmark é um software que faz um teste de velocidade sequencial com arquivos comprimidos, ou seja, para uma simulação em uma carga de transferência de dados como no Windows, geralmente vemos algo em torno dos blocos de 128KB à 1 MiB. Ele acabou ficando atrás nesses testes.

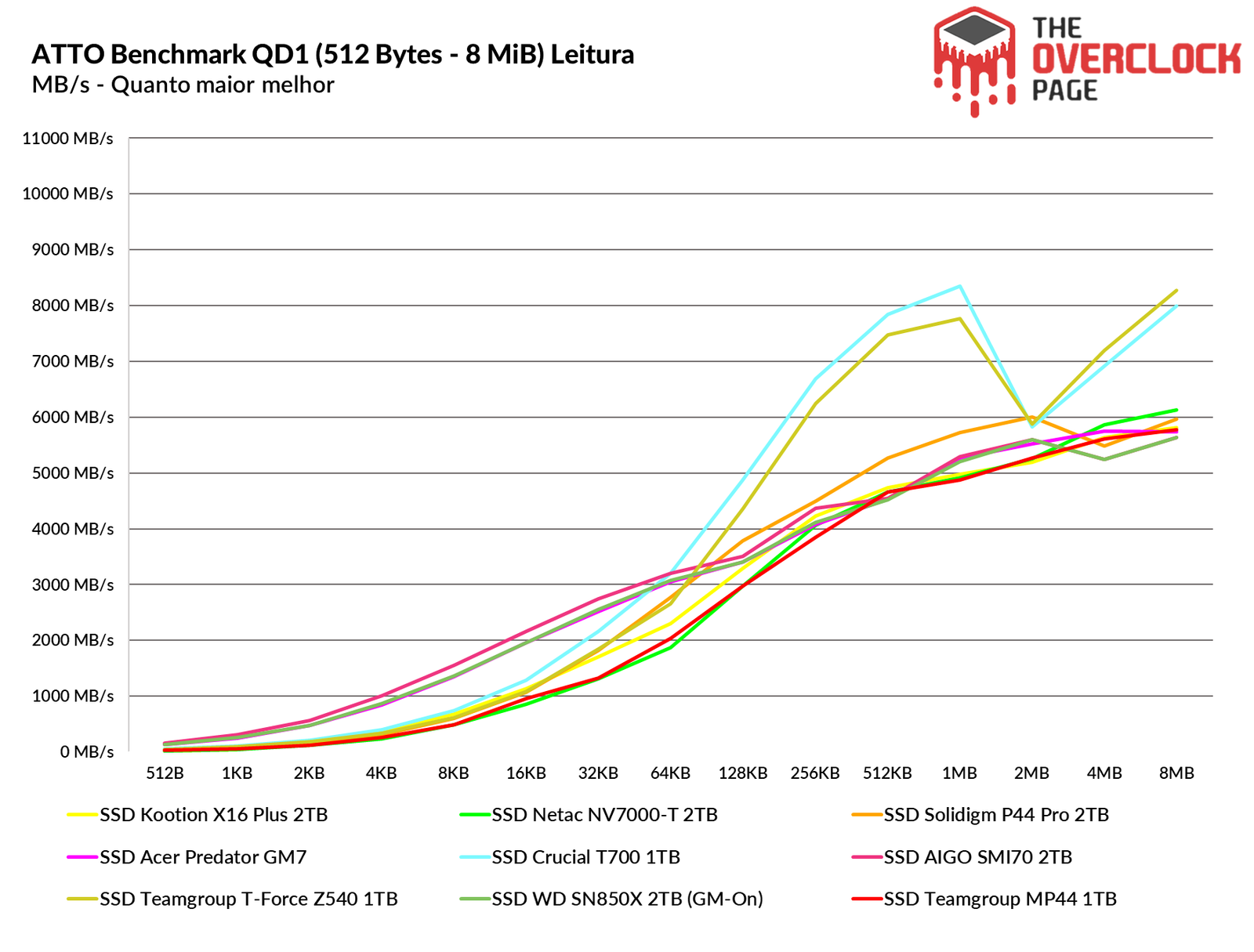

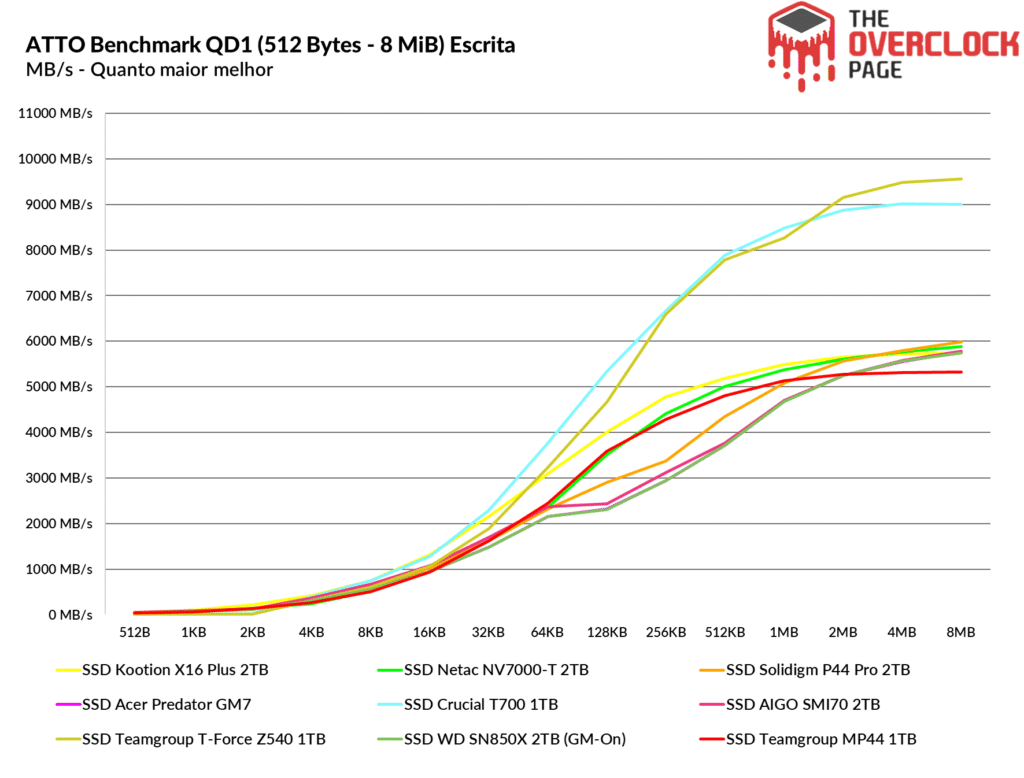

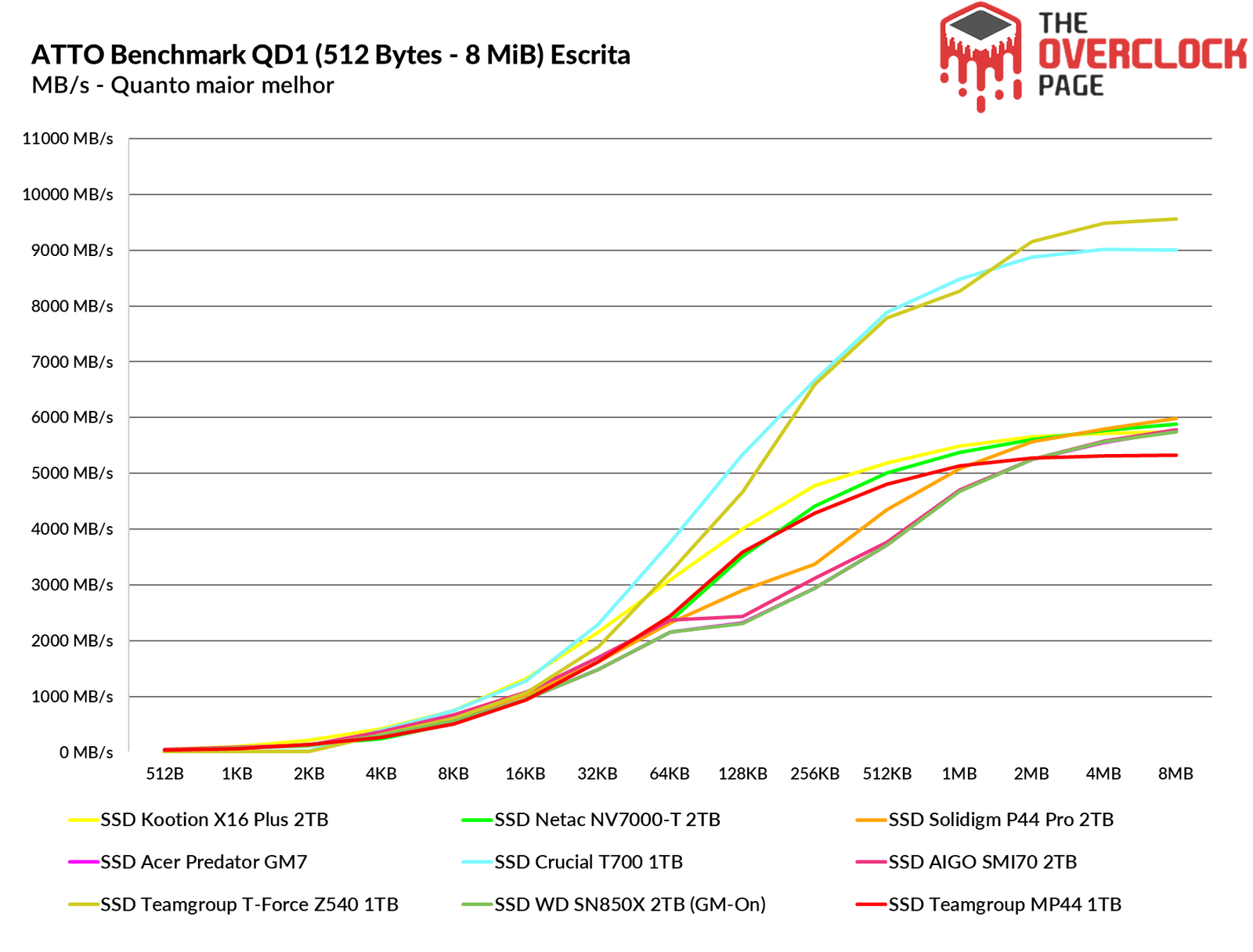

Utilizando QD1, percebemos que em sua leitura, ele briga com SSDs como o Netac NV7000-T, já na sua escrita, ele chega a superar o Solidigm P44 Pro em parte dos testes.

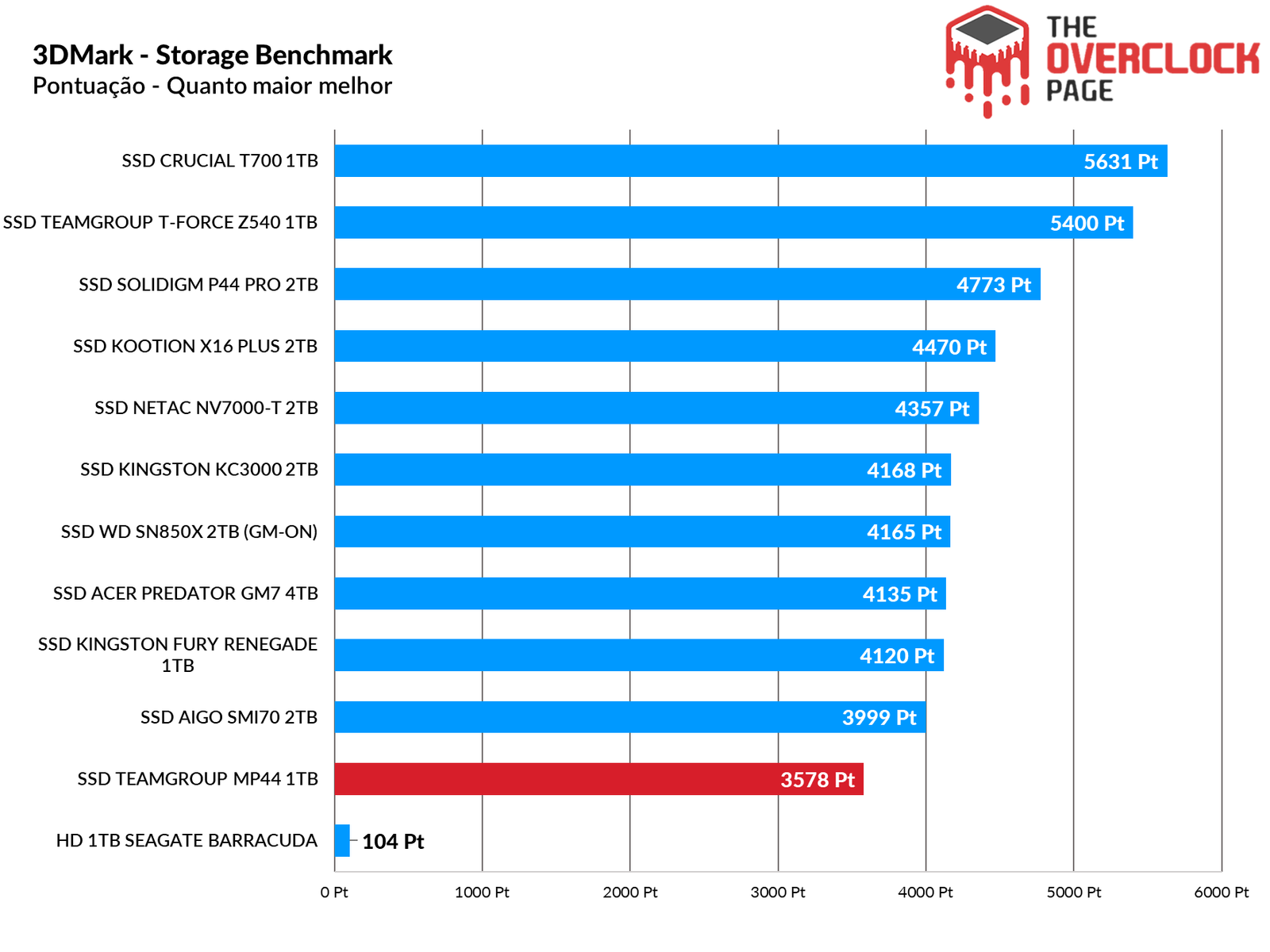

3DMark – Storage Benchmark

Neste benchmark, são realizados diversos testes voltados a armazenamento, incluindo testes de carregamento de games como Call of Duty Black Ops 4, Overwatch, gravação e streaming com o O.B.S. de uma gameplay à 1080p 60 FPS, instalação de alguns jogos e transferências de arquivos de pastas de games.

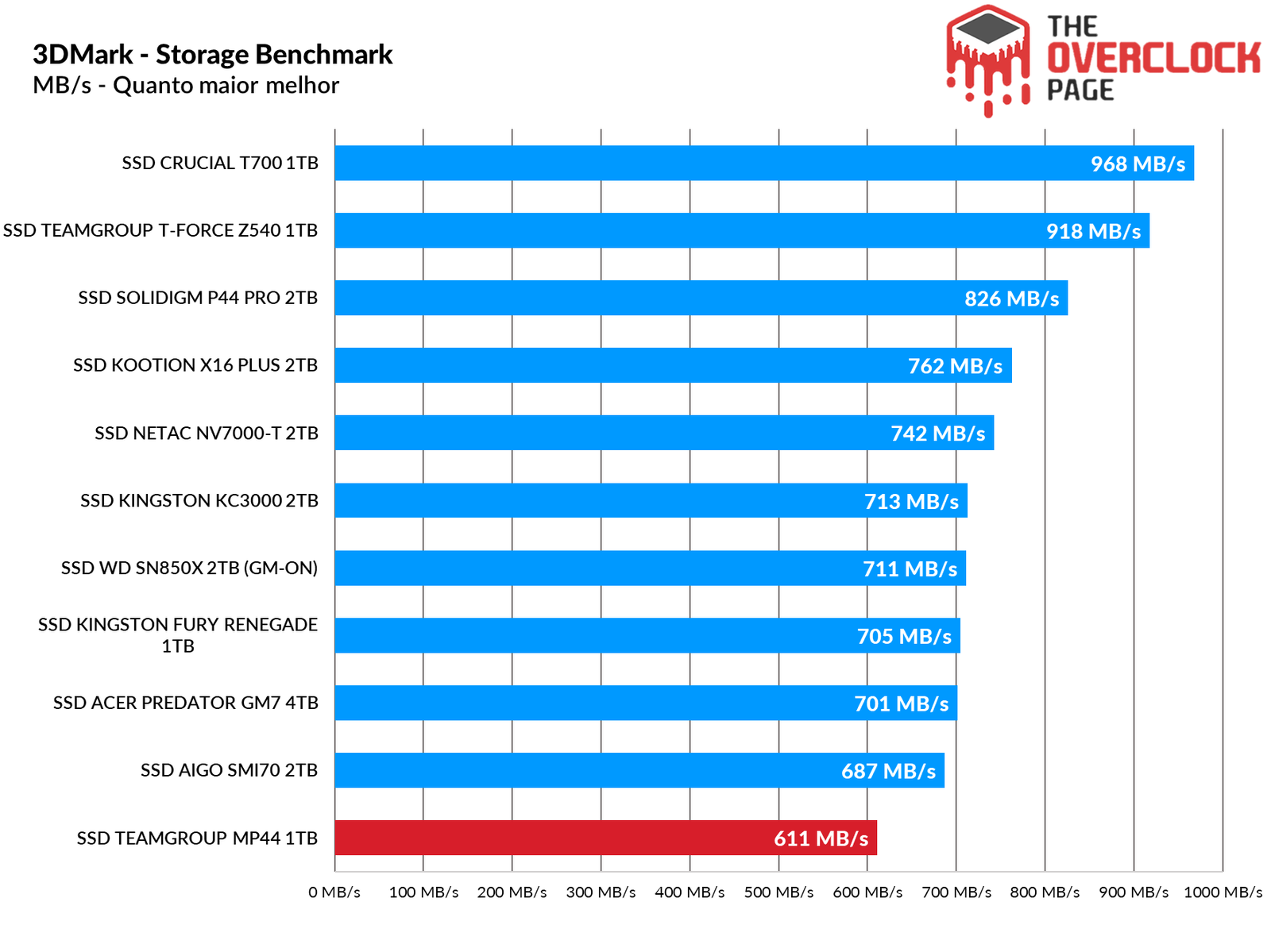

Neste benchmark, com traces mais realistas e tradicionais de uso cotidiano, o MP44 ficou na lanterna do nosso comparativo.

PCMARK 10 – FULL SYSTEM DRIVE BENCHMARK
Neste teste, foi utilizada a ferramenta Storage Test e o teste “Full System Drive Benchmark”, que faz testes leves e pesados no SSD.

Dentre estes traces podemos observar testes como:
– Boot Windows 10
– Adobe After Effects: Iniciar a aplicação até estar pronto para uso
– Adobe Illustrator: Iniciar a aplicação até estar pronto para uso
– Adobe Premiere Pro: Iniciar a aplicação até estar pronto para uso
– Adobe Lightroom: Iniciar a aplicação até estar pronto para uso
– Adobe Photoshop: Iniciar a aplicação até estar pronto para uso
– Battlefield V: Tempo de carregamento até o menu iniciar
– Call of Duty Black Ops 4: Tempo de carregamento até o menu iniciar
– Overwatch: Tempo de carregamento até o menu iniciar
– Usando Adobe After Effects
– Usando Microsoft Excel
– Usado Adobe Illustrator
– Usando Adobe InDesign
– Usando Microsoft PowerPoint
– Usando Adobe Photoshop (Uso intenso)
– Usando Adobe Photoshop (Uso mais leve)
– Copiando 4 arquivos ISOs, 20GB ao total de um disco secundário (Teste de Escrita)
– Realizando a cópia do arquivo ISO (Teste de leitura-escrita)
– Copiando o arquivo ISO para um disco secundário (Leitura)
– Copiando 339 arquivos JPEG (Fotos) para o disco sendo testado (Escrita)
– Criando cópias destes arquivos JPEG (Leitura-Escrita)
– Copiando 339 arquivos JPEG (Fotos) para outro disco (Leitura)

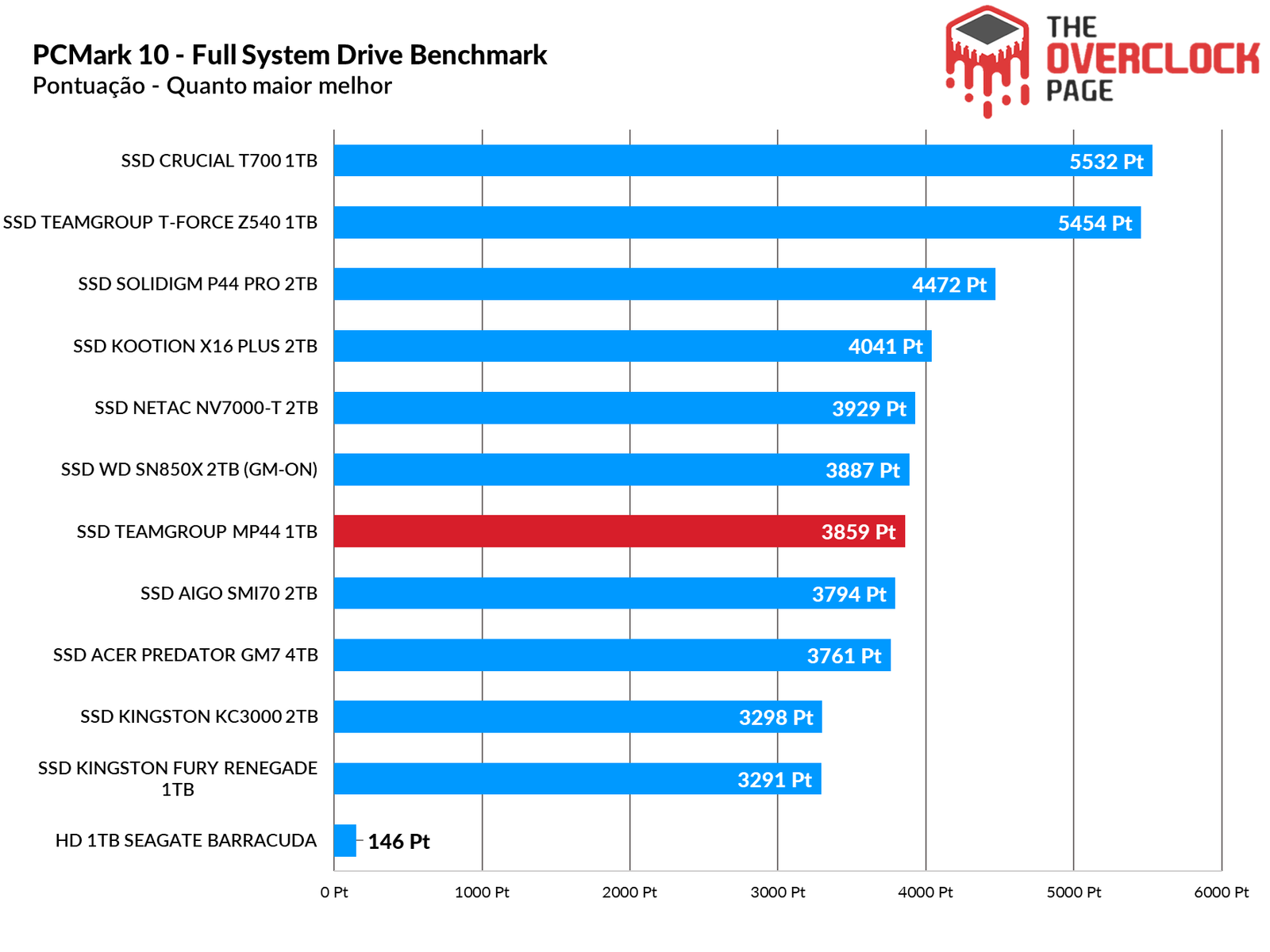

Já neste outro teste, que é um pouco mais antigo com foco maior em produtividade, que tem uma demanda maior na sua escrita, o MP44 ficou entre o AIGO SMI70 e o SN850X.

TESTE DE PROJETO – Adobe Premiere Pro 2021
A seguir, utilizamos o Adobe Premiere para medir o tempo médio de abertura de um projeto de cerca de 16.5GB com resolução 4K, 120Mbps de bitrate, cheio de efeitos até que estivesse pronto para edição. Ressaltando apenas que o SSD testado é sempre como drive secundário sem o sistema operacional instalado, pois isso poderia afetar o resultado, gerando inconsistências.

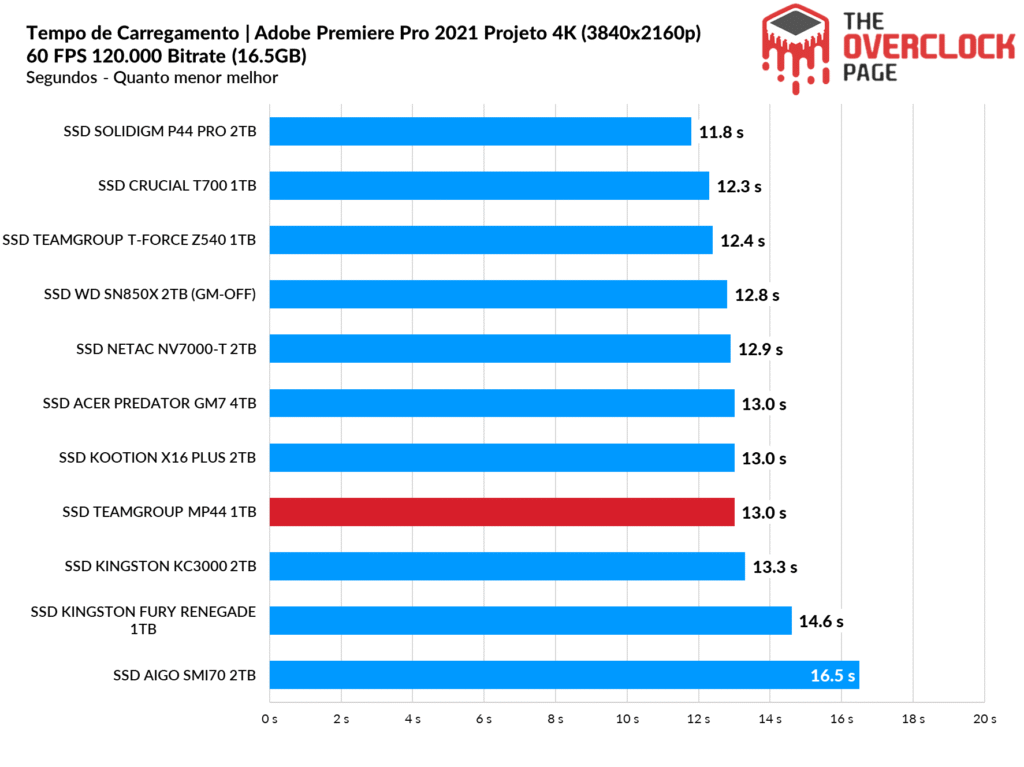

Ao utilizarmos o Premiere para carregarmos um projeto de mais de 16GB, o MP44 acabou empatando com o Kootion X16 Plus e o Predator GM7.

TESTE DE TEMPO DE CARREGAMENTO DE GAMES E WINDOWS
Fizemos uma comparação entre múltiplos SSDs e um HD, utilizando uma instalação limpa do Windows 10 Build 21H1 junto do benchmark do Final Fantasy XIV abrindo o modo campanha. O teste consiste no melhor resultado após três boots seguidos do sistema, considerando o tempo total até finalizar na área de trabalho com o score informado pelo aplicativo, por isso, é mais lento do que o boot até mostrar a tela da área de trabalho.

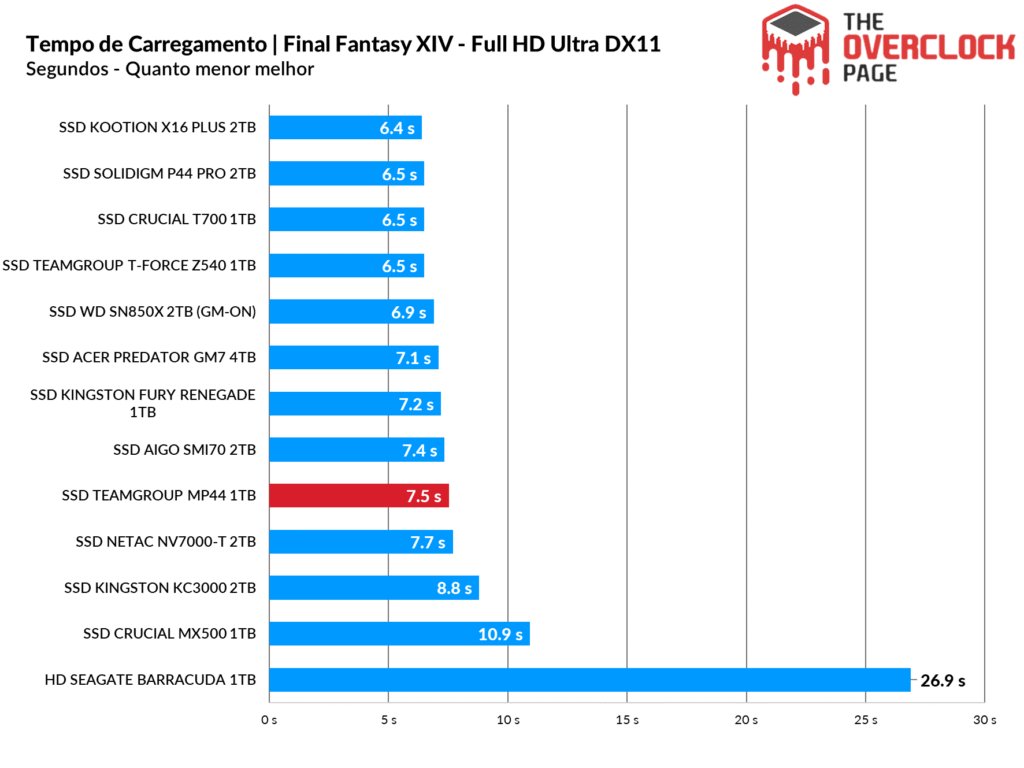

Neste game, vemos que o Teamgroup levou 7,5 segundos para realizar todas os carregamentos de texturas e cenas do benchmark, o que foi um resultado bom, ficando entre Netac NV7000-T e AIGo SMI70.

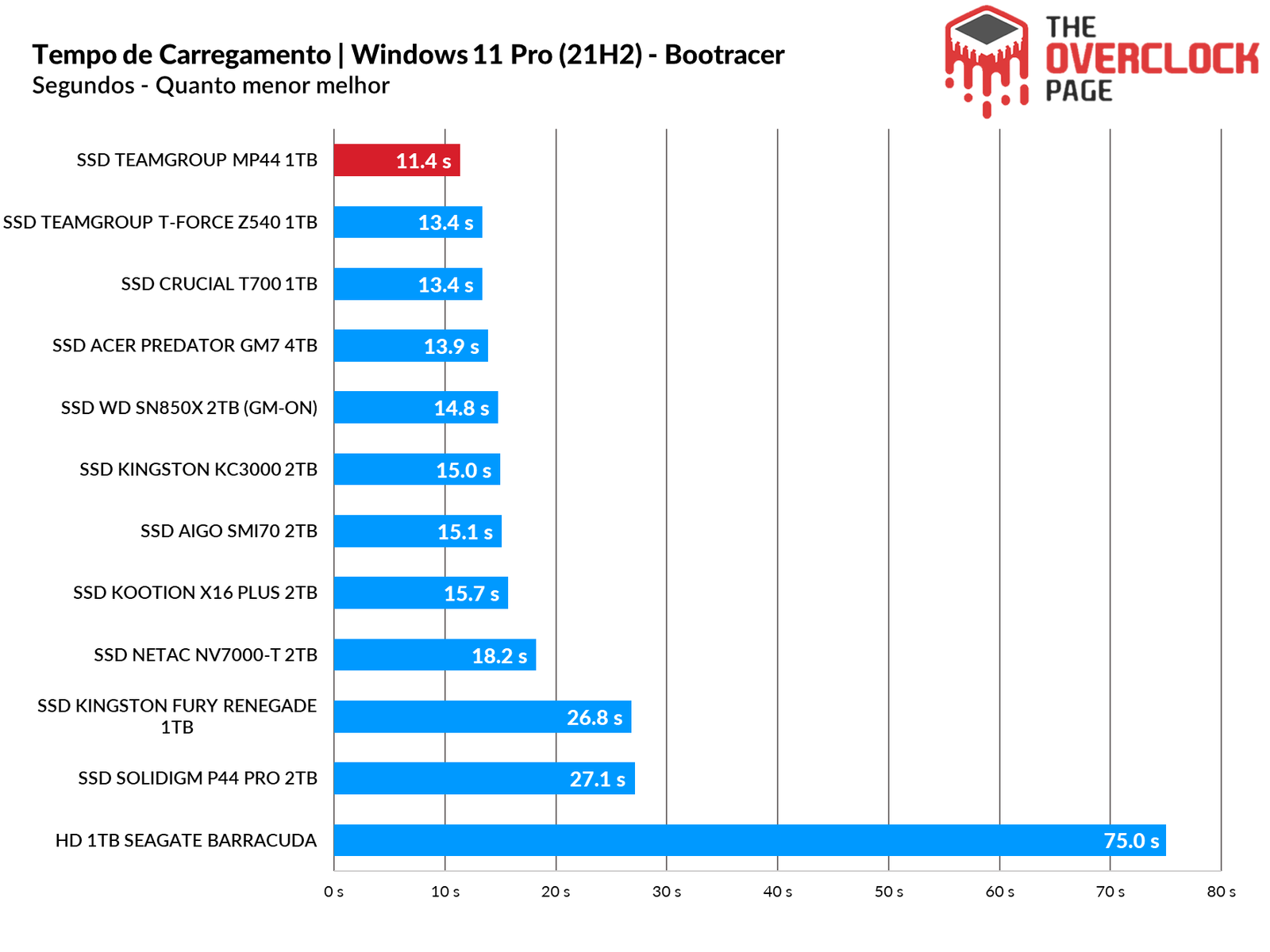

Neste programa, consta deste o tempo de boot até o carregamento dos últimos drivers do OS, o que neste caso, é feito uma instalação limpa com apenas drivers de sistema operacional, como de Rede, Wireless + Bluetooth, Áudio, Drivers Nvidia, PCH dentre outros, então, podemos observar que o MP44 ficou no topo do comparativo.

TESTE DE VELOCIDADE SUSTENTADA | SLC CACHING
Boa parte de SSDs no mercado atualmente utiliza como base a tecnologia de SLC Caching, em que certo percentual de sua capacidade de armazenamento, seja ele MLC (2 bits p/ célula), TLC (3 bits p/ célula) ou QLC (4 bits p/ célula), é usado para armazenar apenas 1 bit por célula. No caso, é usada como um buffer de escrita e leitura, em que o controlador inicia a gravação e quando o Buffer se esgota ele escreve nas NAND Flash nativas (MLC / TLC / QLC).

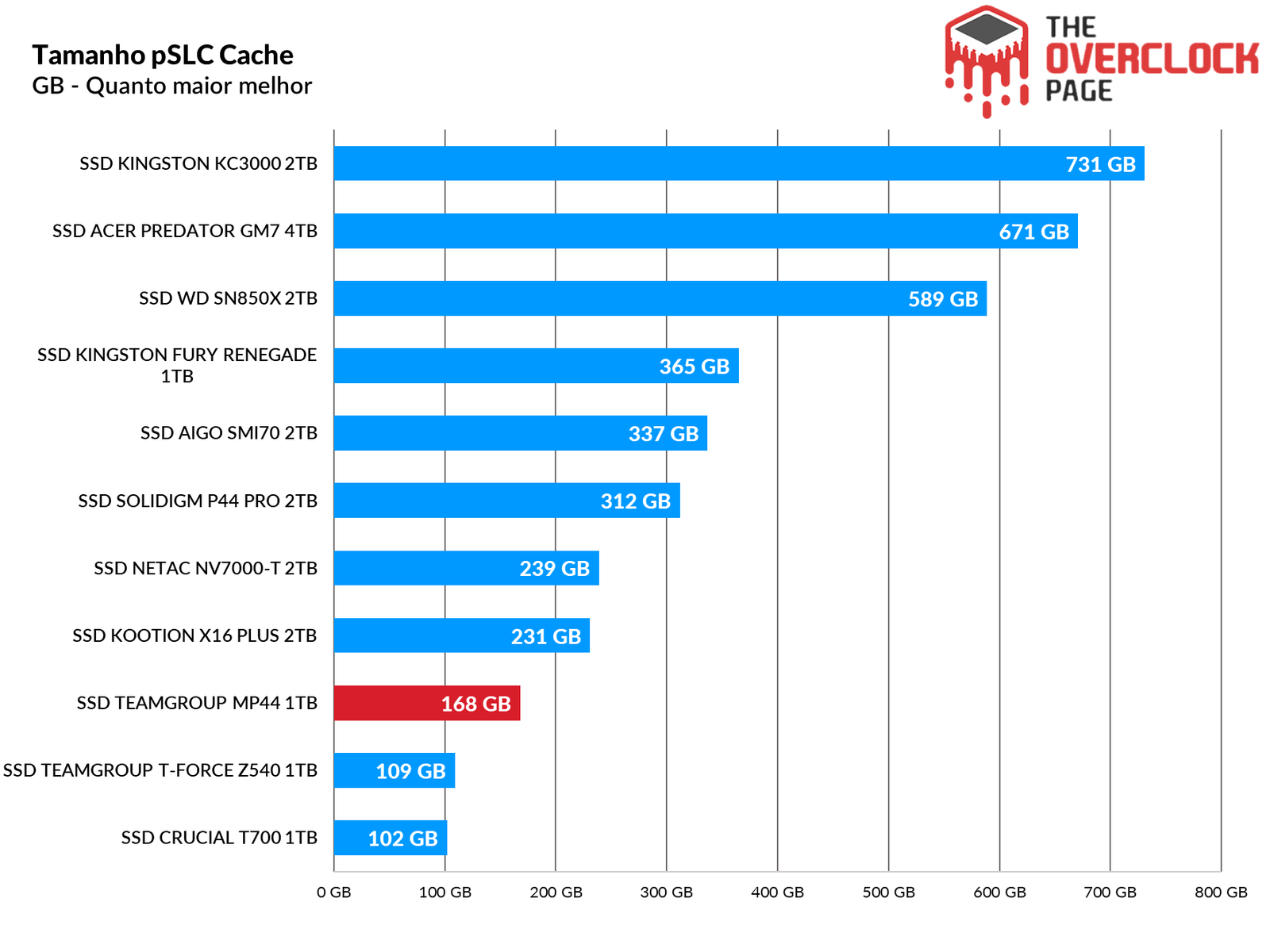

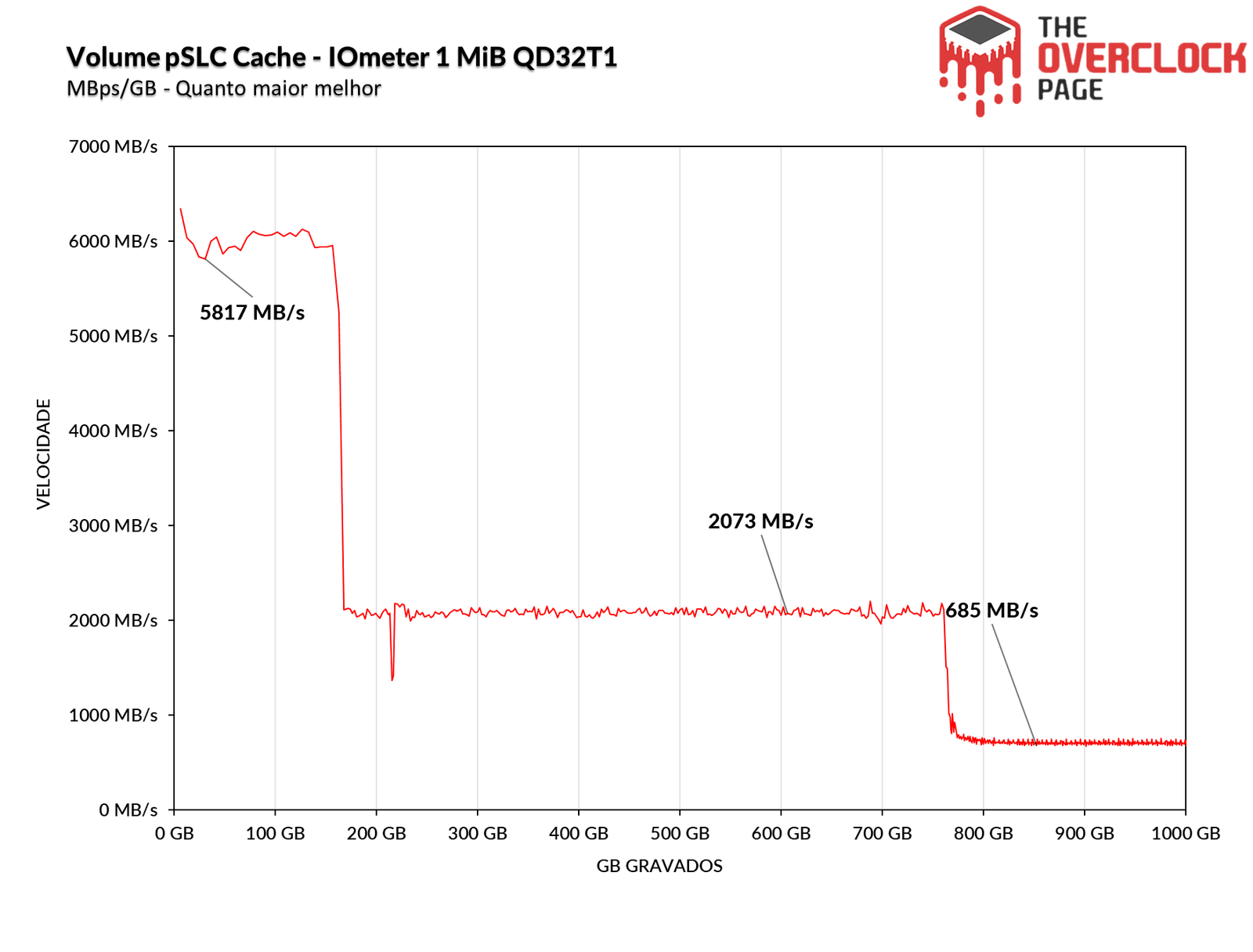

Através do IOmeter, podemos ter uma ideia do volume de SLC cache deste SSD, já que o fabricante muita vezes não informa este valor. Pelos testes que realizamos, foi possível constatar que ele possui um volume de pSLC Cache que aparenta ser de cerca de 170GB, conseguindo manter velocidade média de ~ 5817MB/s até o fim do buffer.

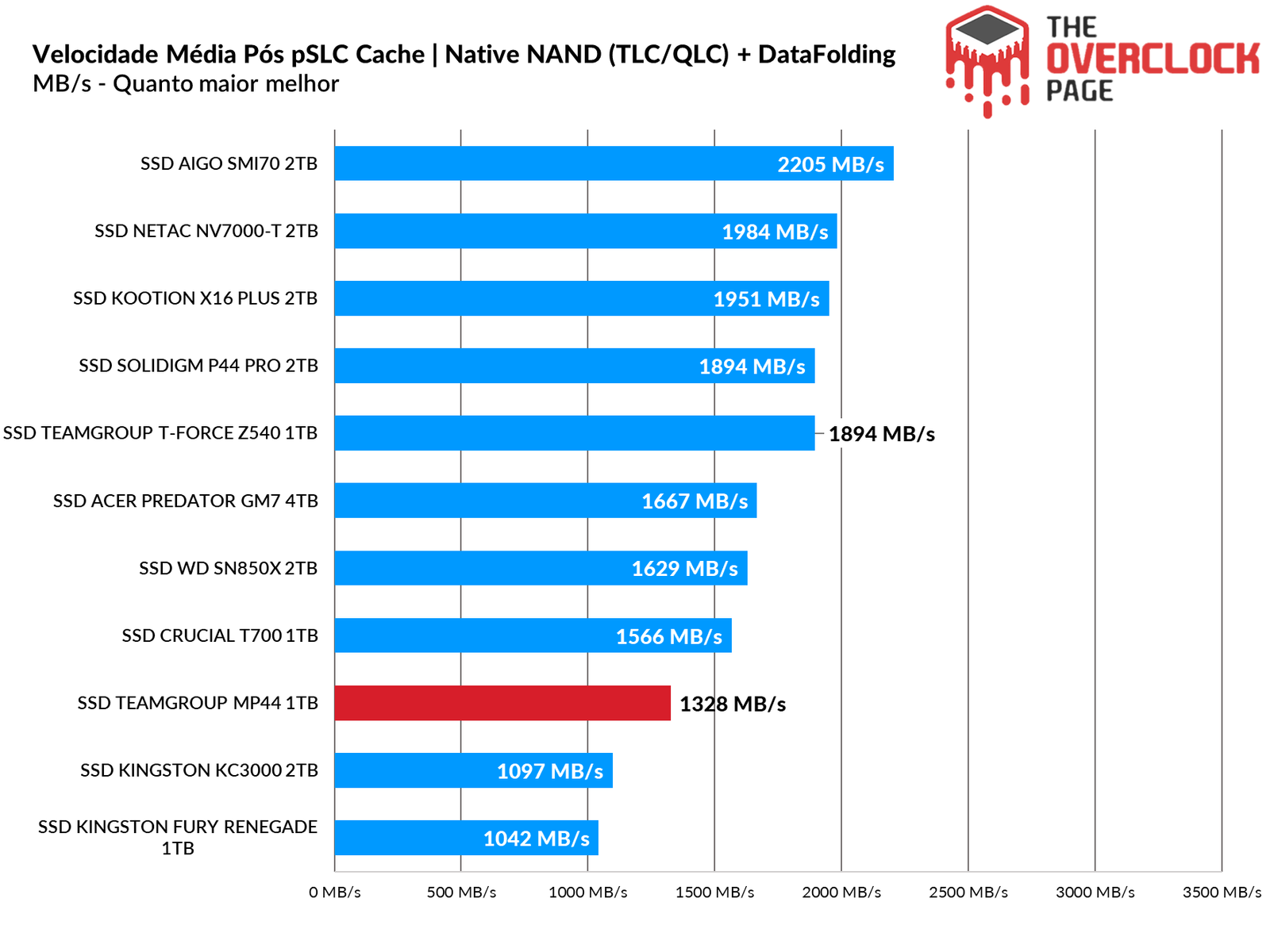

Após ter gravado 168GB, ele começou a gravar nos blocos programados nativamente como TLC, onde sua velocidade média foi de aproximadamente 2073 MB/s, o que é bom. Ele gravou nesta média de 169GB até cerca de 760GB.

Após 760GB, ele começou o processo de folding, onde reprogramou os blocos que estavam em modo pSLC de volta para TLC, resultado em uma queda grande de desempenho. O SSD manteve uma velocidade média de escrita de 685 MB/s até encher a unidade.

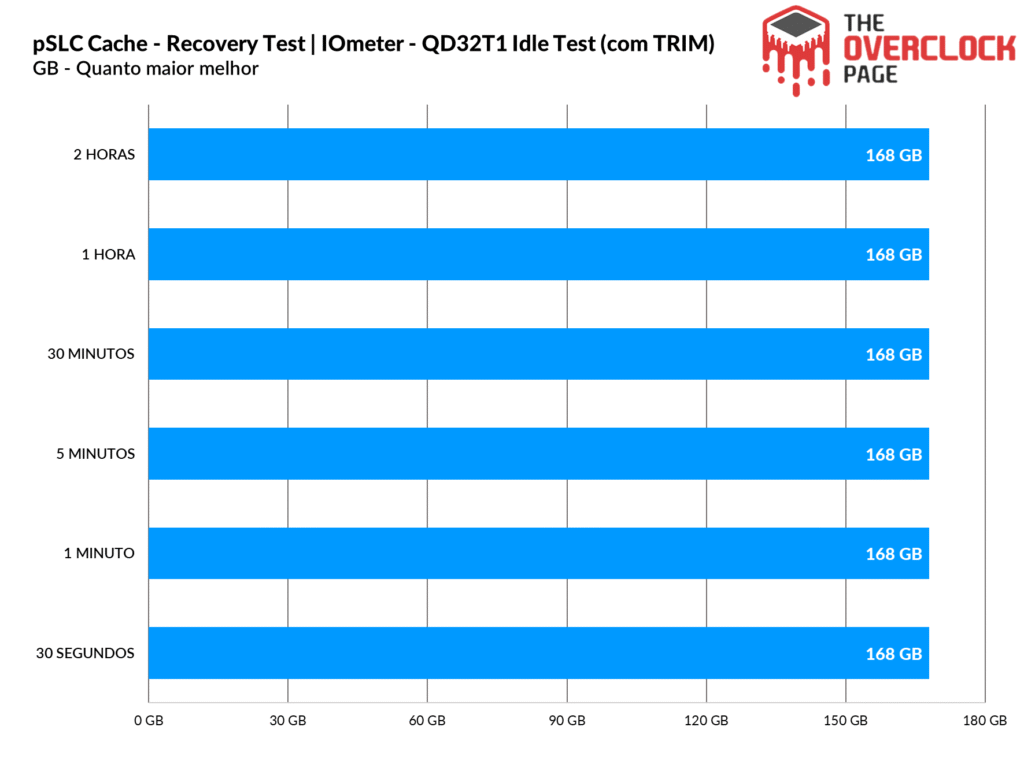

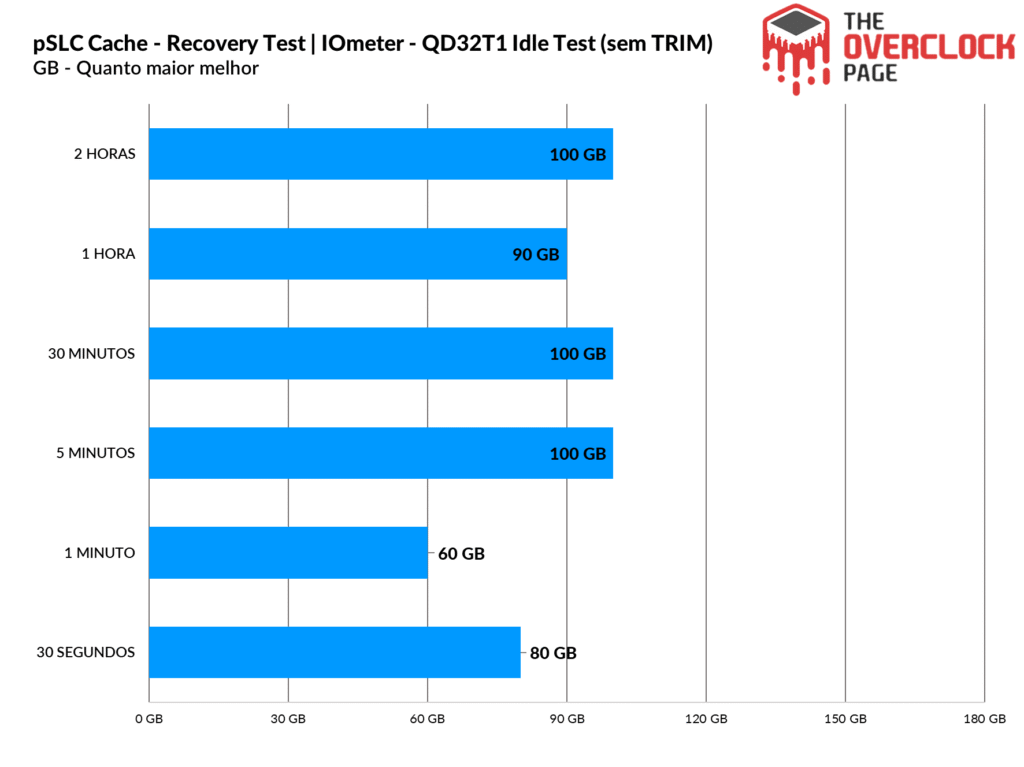

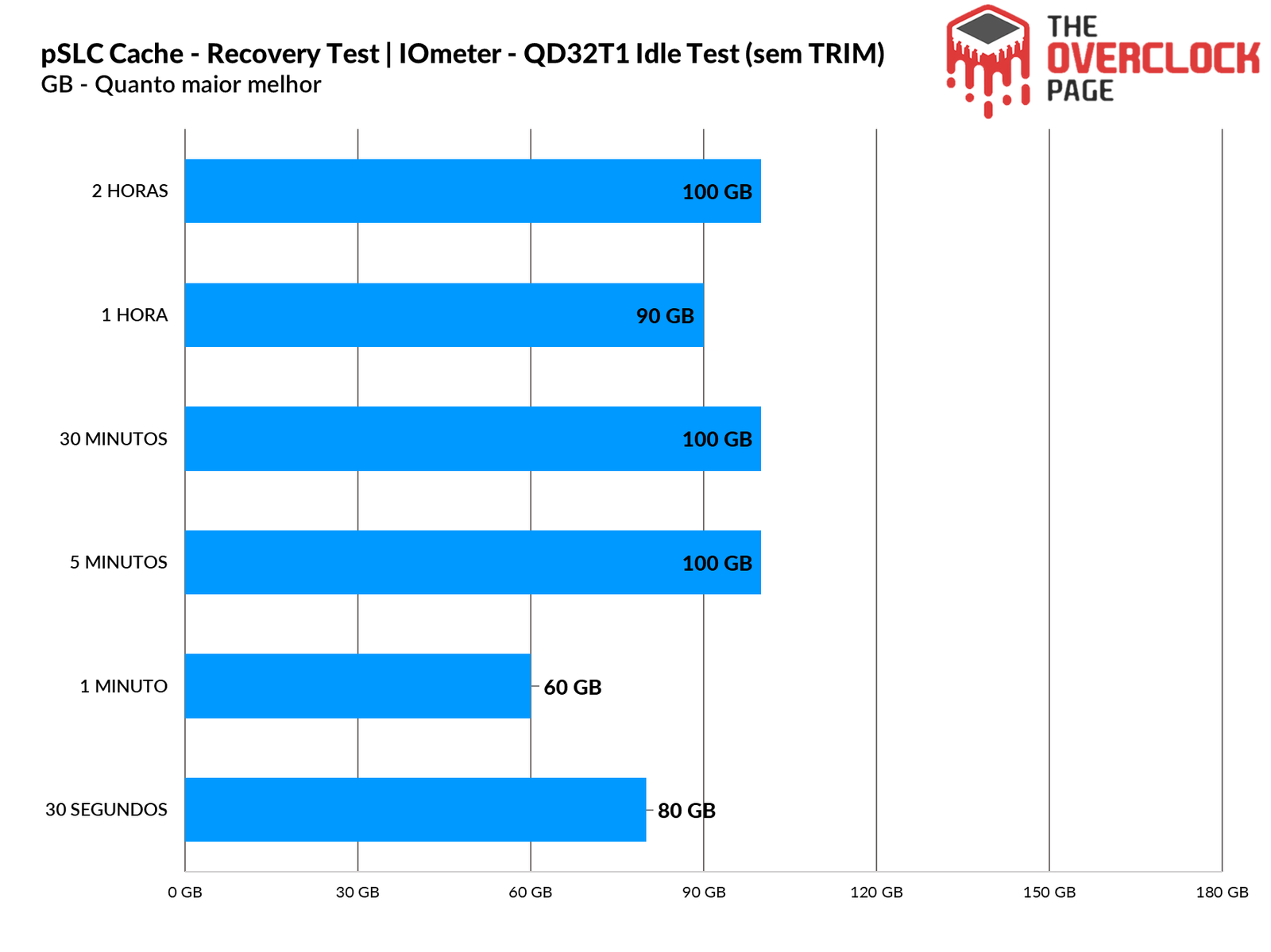

Realizamos também um teste para ver quanto tempo o SSD levaria para recuperar parte de seu Buffer e no decorrer da nossa bateria de testes, que dura de 30 segundos até 2 horas em idle, utilizando o TRIM e gargabe collection vs TRIM/GC não utilizados. Ao testarmos sem usar o TRIM/GC podemos observar que ele conseguiu recuperar cerca de 80GB em apenas 30 segundos em idle.

Já com TRIM/GC ativado, ele recupera 168GB em poucos segundos.

TESTE DE CÓPIA DE ARQUIVOS
Neste teste, foi feita a cópia dos arquivos ISOs e do CSGO de uma RAM Disk para o SSD para ver como ele se sai. Foram utilizadas a ISO do Windows 10 21H1 de 6.25GB (1 arquivo) juntos da Pasta de instalação do CSGO de 25.2GB.

Ao utilizarmos a imagem .ISO do Windows 10, o MP44 brilhou e terminou no topo do comparativo.

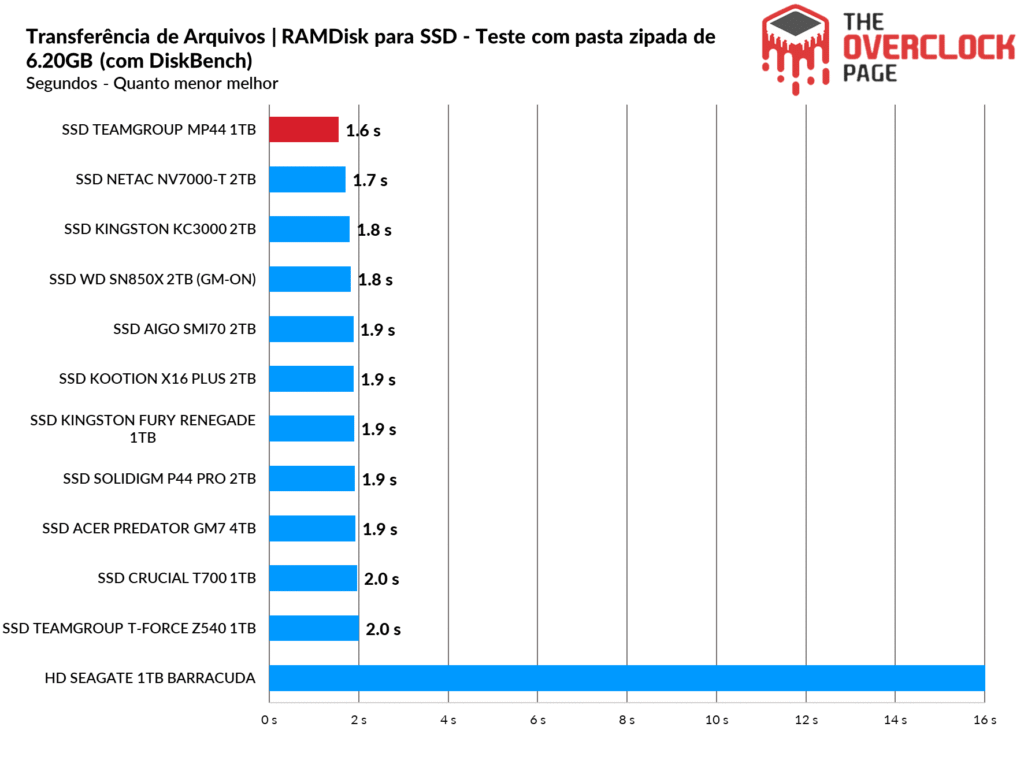

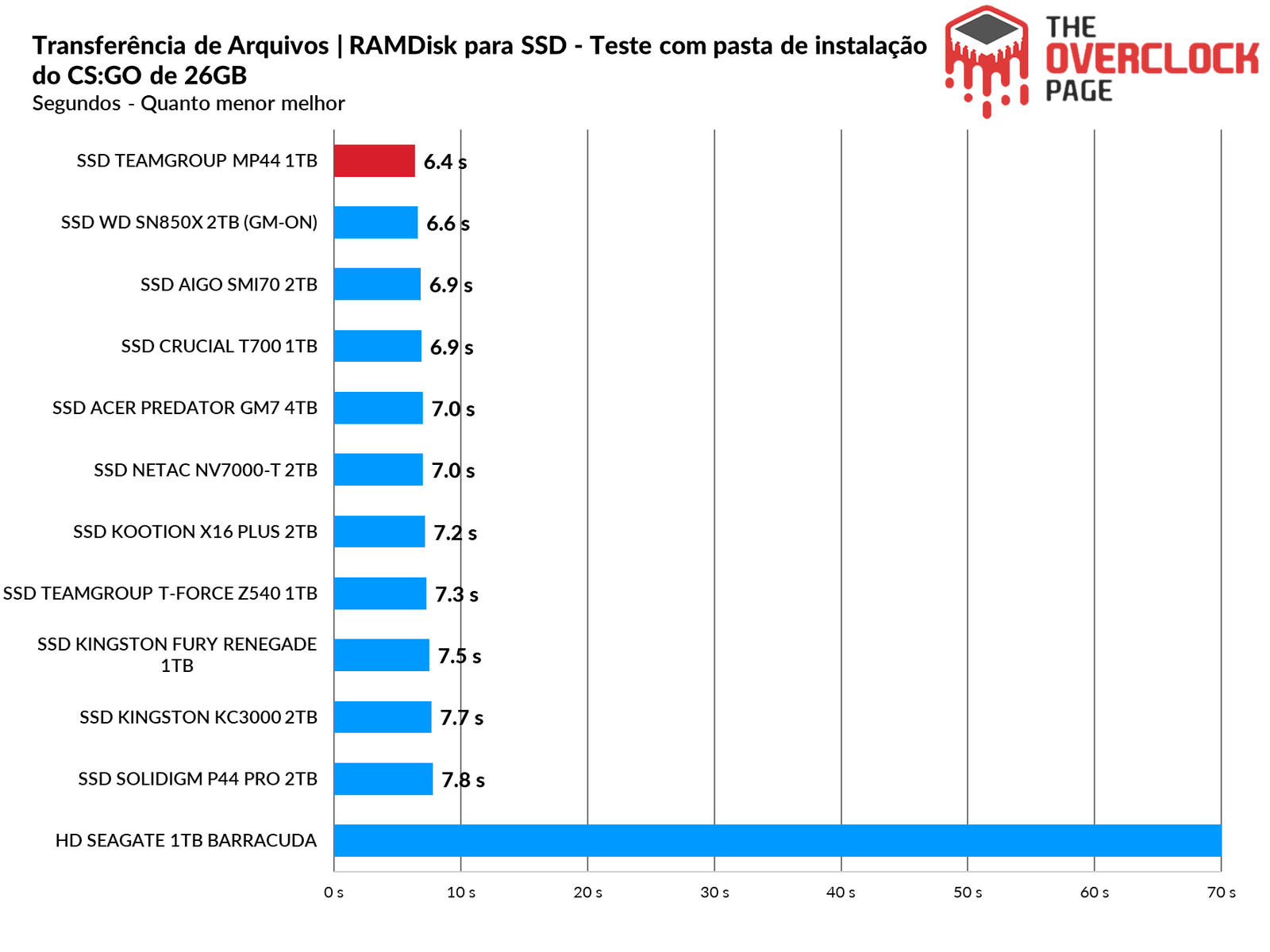

Já ao realizarmos este mesmo teste com uma pasta muito maior, o resultado se manteve, com o MP44 ficando no topo.

TESTE DE TEMPERATURA

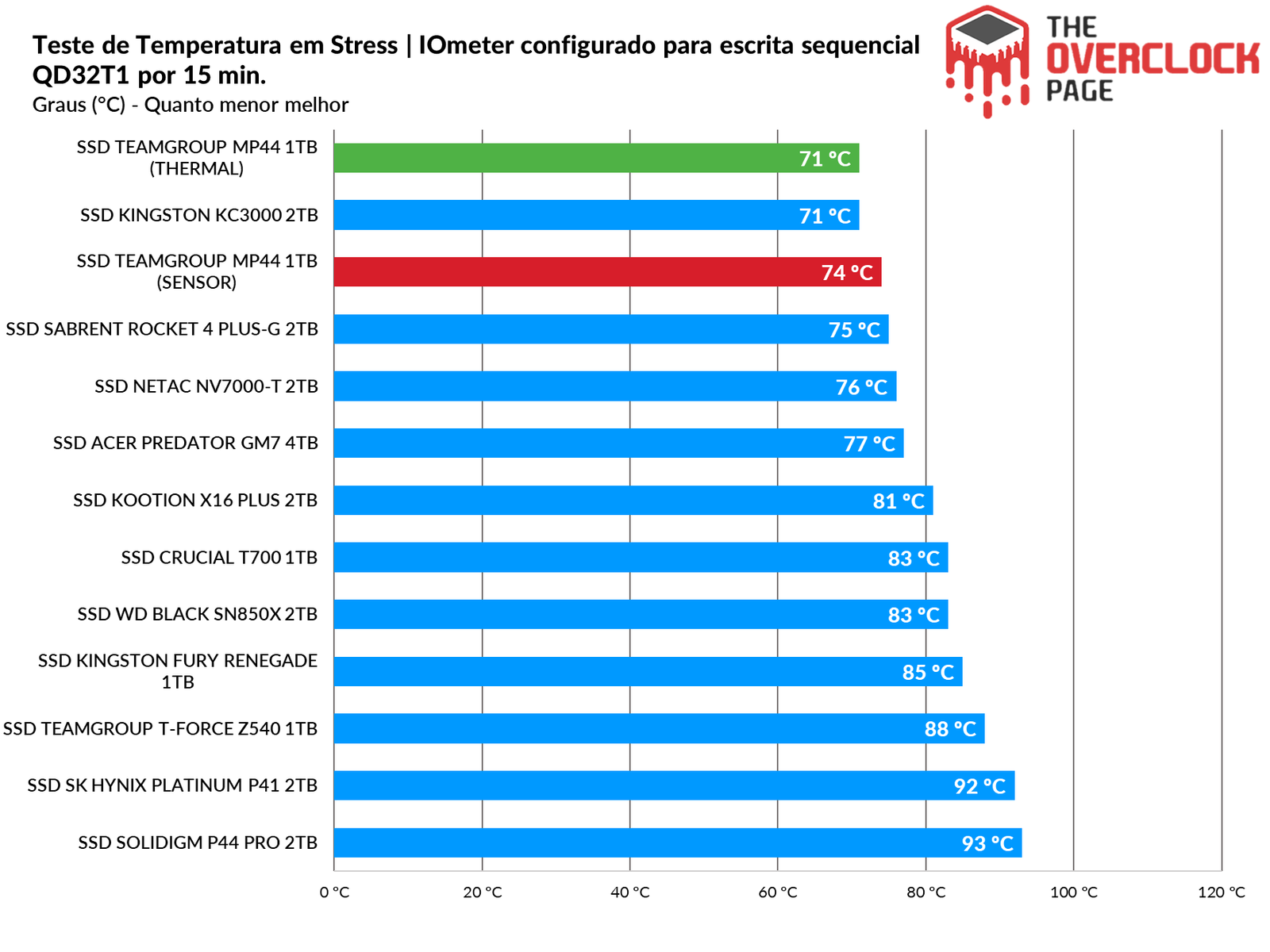

Neste trecho da análise, observaremos a temperatura do SSD durante um teste de stress, onde o SSD recebe arquivos de forma contínua, para podermos saber se houve algum thermal throtling com seus componentes internos que pudessem gerar algum gargalo ou perda de performance.

Como visto acima, este SSD por padrão possui um limite de limitação térmica de 95?°C, que é bastante alto, até recomendaria ser diminuído. O SSD foi bem e não excedeu os 74ºC medidos pelo seu sensor, o que indica que existe uma margem térmica razoável, isso sem precisar recorrer ao uso de dissipadores.

CONSUMO ELÉTRICO E EFICIÊNCIA

SSDs da mesma forma que diversos outros componentes do nosso sistema tem um determinado consumo elétrico. Os mais eficientes conseguem realizar tarefas que foram requisitadas de forma rápida e com um consumo relativamente baixo, para que assim consiga transitar novamente para seus power states em idle aonde tende a ter um consumo menor.

Neste trecho da análise utilizaremos o Quarch Programmable Power Module que a Quarch Solutions nos enviou (foto acima) para realizar estes testes e verificar o quão eficiente o SSD é. Nesta metodologia serão realizados 3 testes: O consumo máximo que o SSD possui, uma média em cenários práticos e casuais e em idle.

Este conjunto de teste, especialmente o de eficiência e em idle são importantes principalmente para usuários que pretendem utilizar drives em laptops, pois SSDs ficam a esmagadora maioria do tempo em power states de baixo consumo (Idle), portanto, isso ajuda e muito a economizar bateria.

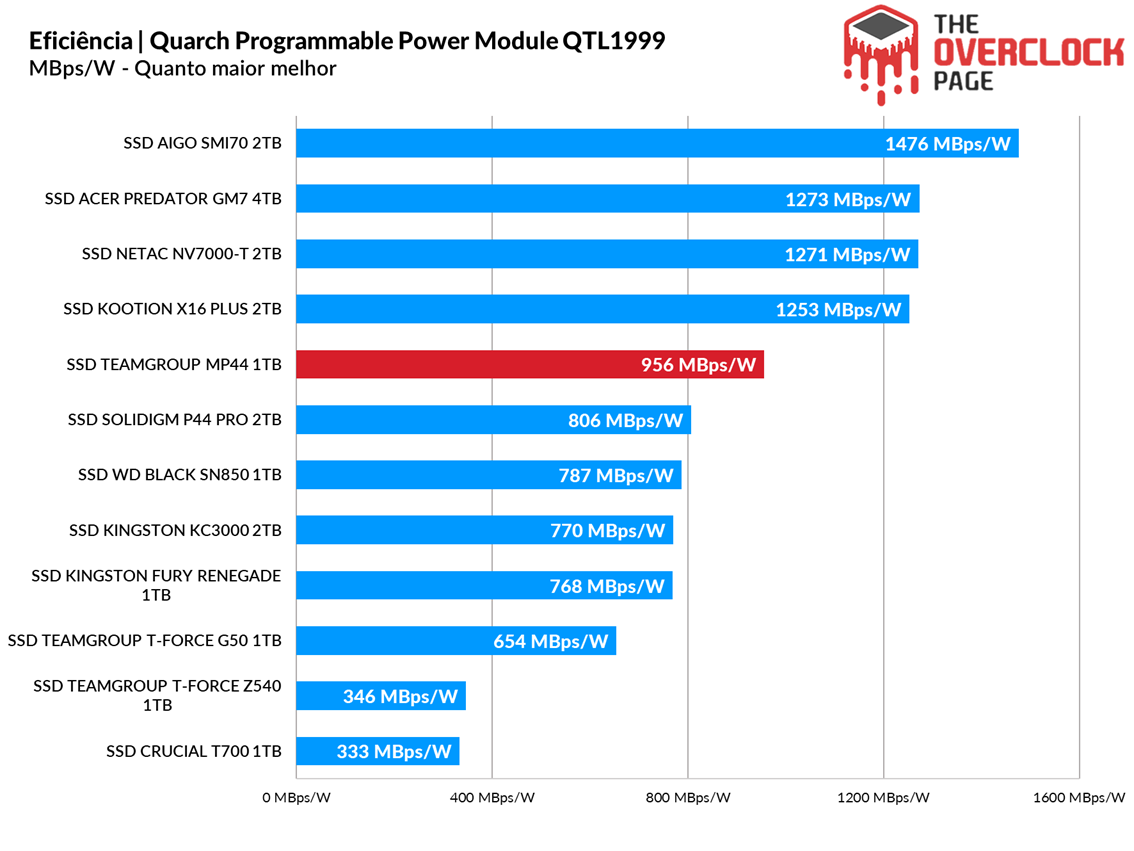

O SSD conseguiu atingir um nível de eficiência bastante decente, apesar de ter ficado um pouco atrás de outros modelos equipados com a mesma controladora MAP1602.

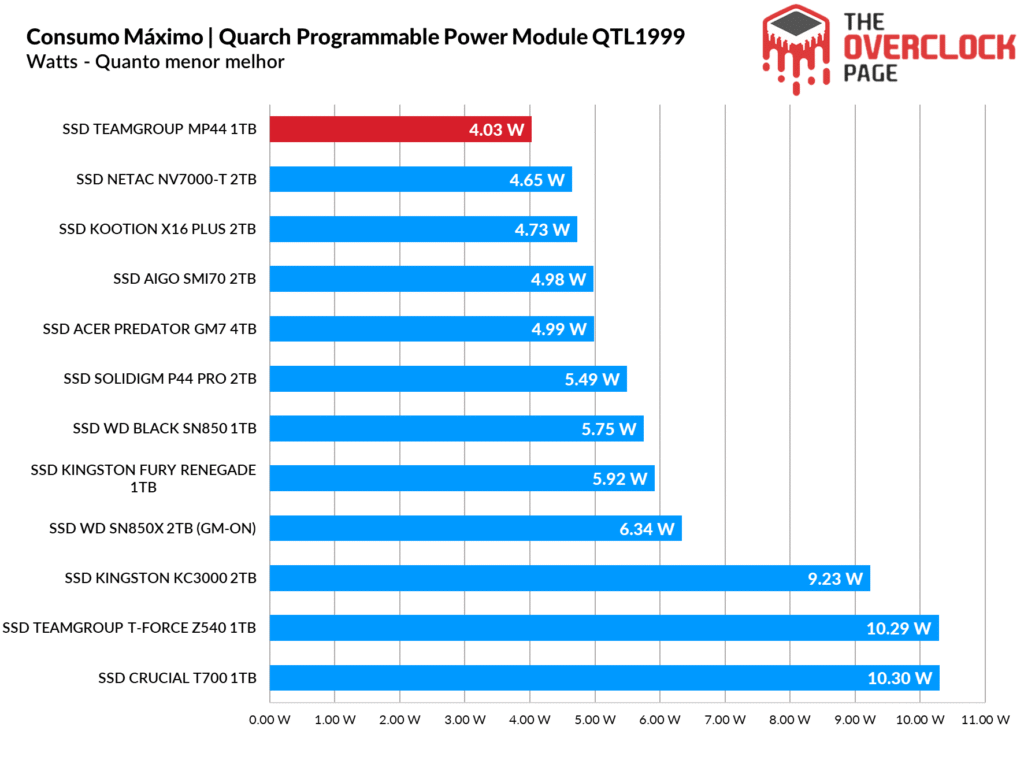

Com relação a seu consumo máximo, ele teve um bom resultado, com cerca de 4W.

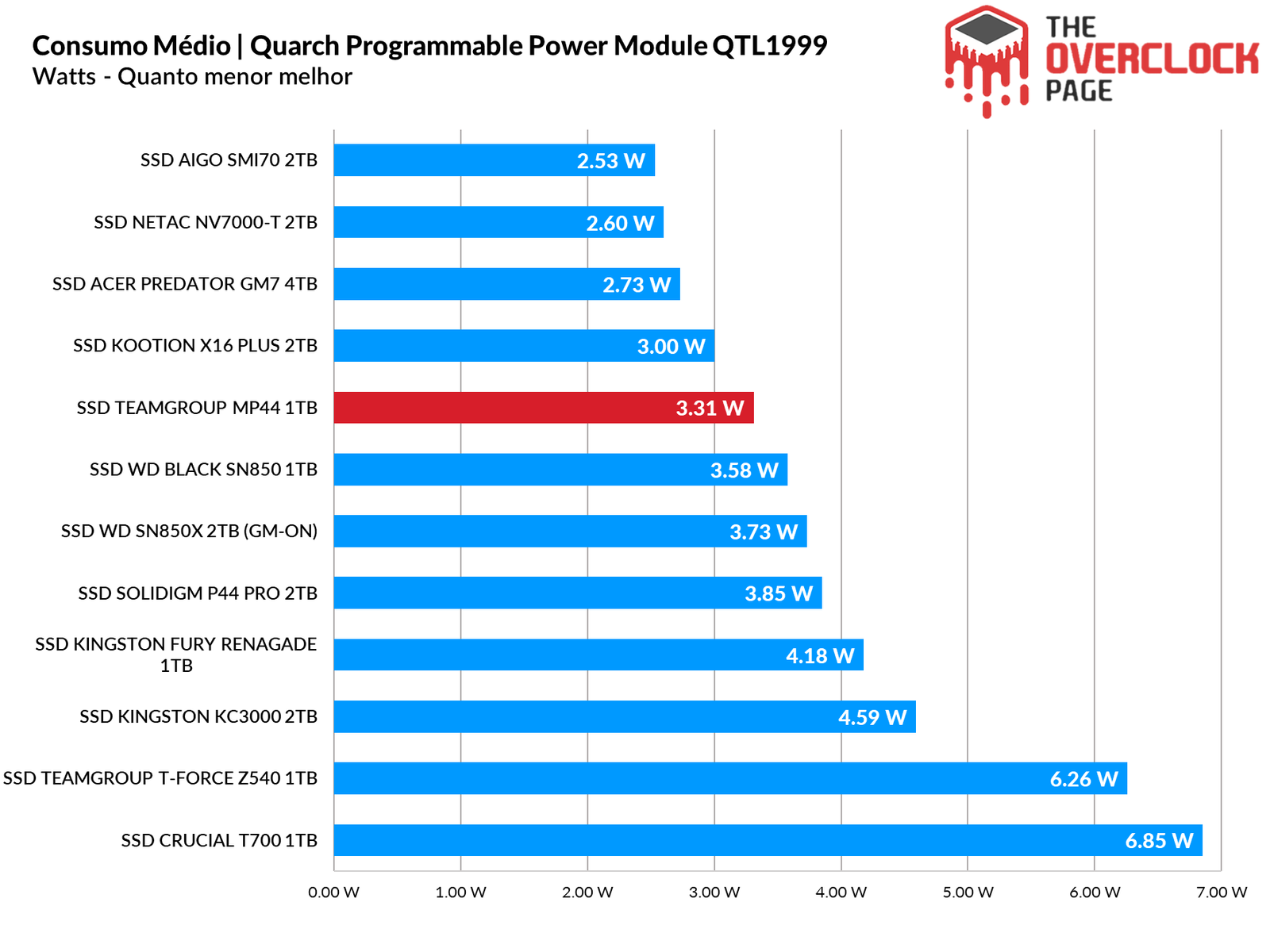

Na sua média, ele teve um consumo um pouco superior a outros SSDs com a mesma controladora, mas ainda sim, um bom resultado.

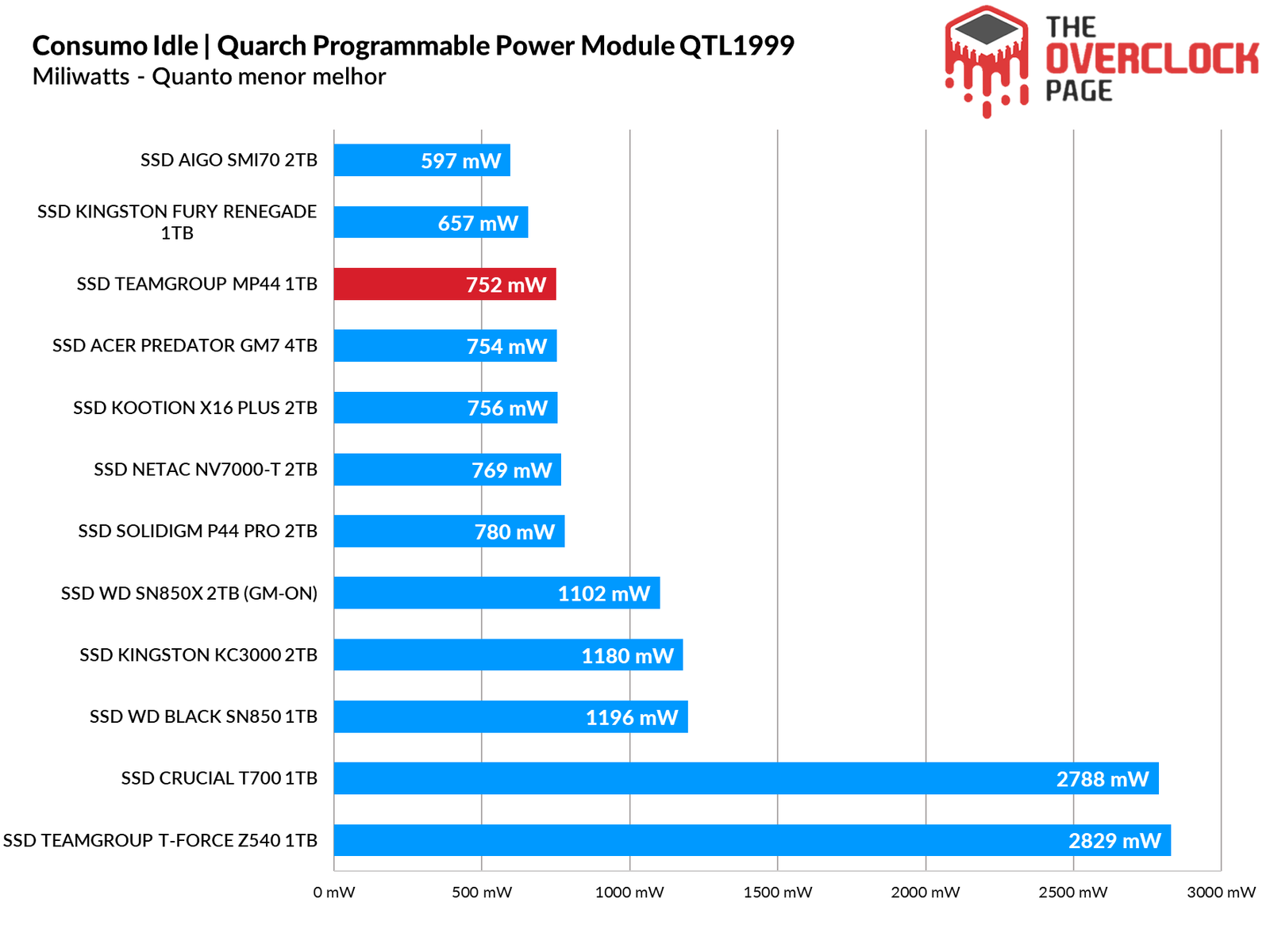

Por último e mais importante, teste em Idle, sendo o cenário em que a esmagadora maioria dos SSDs se encontram no uso do dia a dia ou cotidiano, e mesmo aqui ele não deixa a desejar, ele conseguiu um excelente resultado ficando abaixo dos 770mW, isso pois usa os mesmos power states do NV7000-T como mencionamos acima.

Conclusão

Levando tudo isso em conta, realmente será que vale a pena investir neste SSD?

O desempenho do SSD é decente e ele tem um bom preço, portanto, acaba sendo um bom custo benefício, porém, é bom lembrar que esse Teamgroup MP44 possui várias variantes com diferentes NANDs e controladoras, ou seja, podem existir diferenças de desempenho entre elas e o que foi apontado nesse artigo.

VANTAGENS

• Velocidades Sequenciais decentes, dentro do informado pelo fabricante
• Bons resultados de latência
• Bom desempenho em cenários práticos e em ambientes profissionais
• Utiliza um bom conjunto de controlador com Dies TLC
• Não depende de dissipador para manter a temperatura em níveis seguros
• SSD com consumo elétrico baixo
• SSD com uma boa eficiência energética
• Preço competitivo

DESVANTAGENS

• Não oferece suporte à criptografia
• Existem várias variantes do modelo usando diferentes controladoras ou NANDs
