Review – ASRock B650M-HDV/M.2 – Uma placa-mãe AM5 boa, bonita e barata!

Fala pessoal, beleza?

Nesse review, irei analisar a ASRock B650M-HDV/M.2, que se trata de uma placa-mãe B650 de entrada para a plataforma AM5, apesar disso, ela ainda conta com M.2 PCI-E 5.0, VRM robusto e espelho traseiro integrado a placa. Será essa uma boa placa? É o que iremos descobrir nesse artigo. 🙂

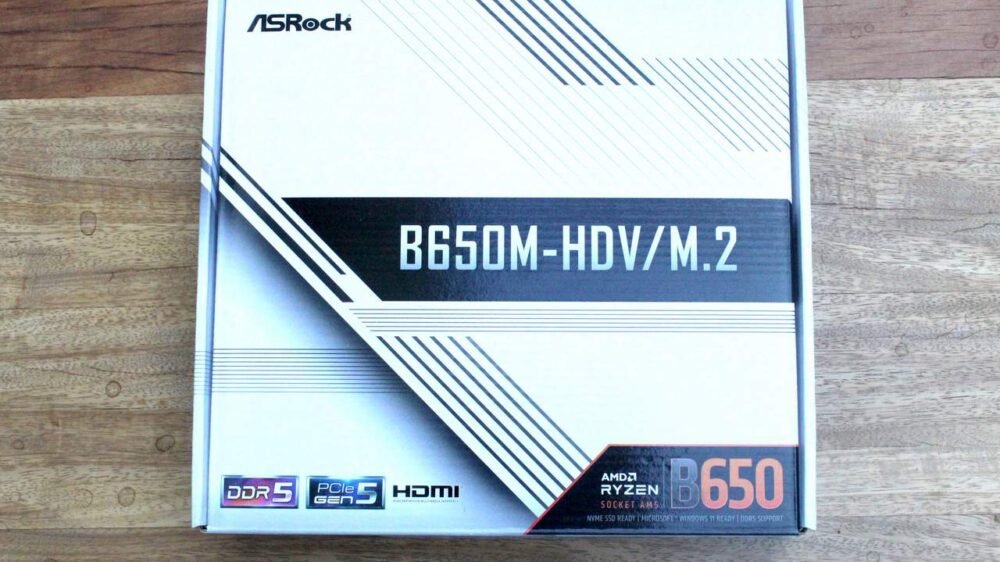

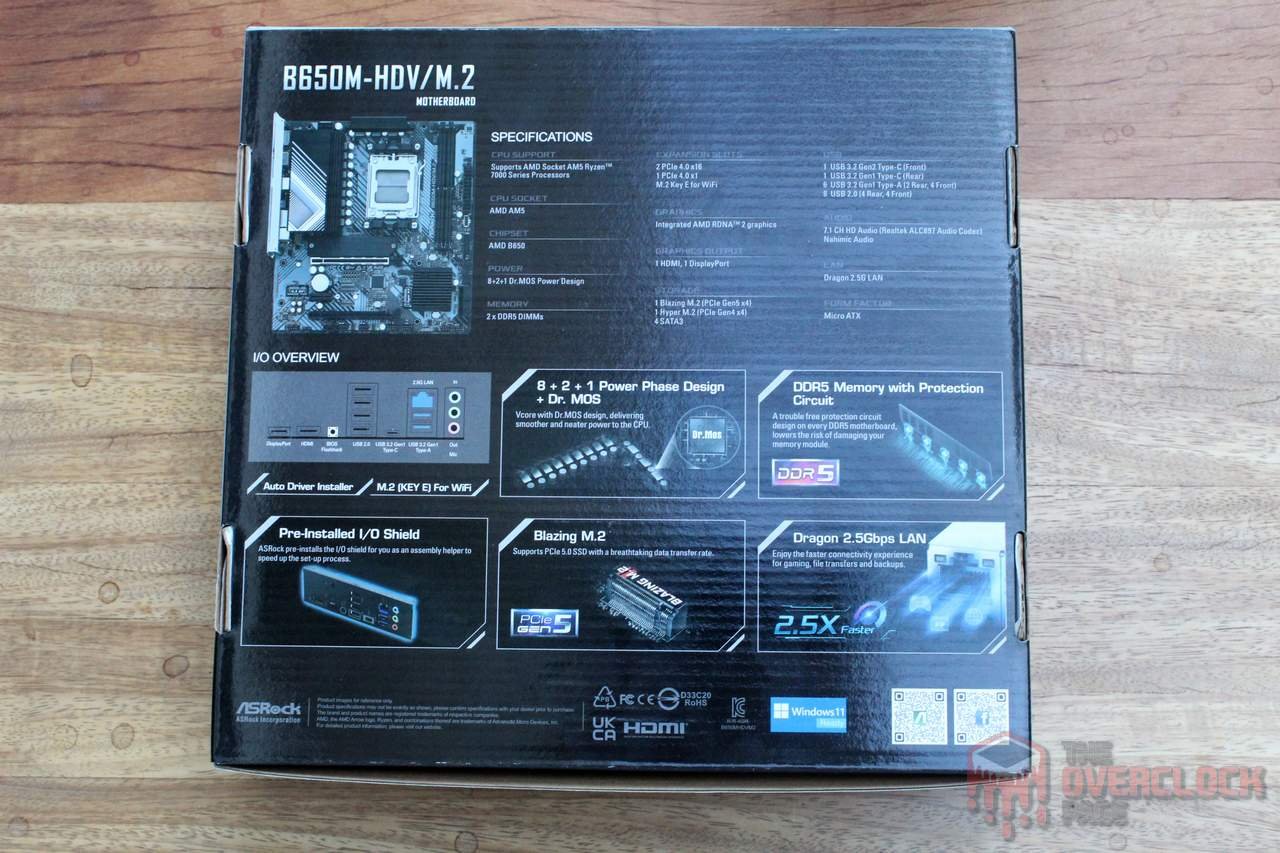

A respeito da caixa, a parte da frente conta com destaque ao nome da placa, chipset, suporte a memórias DDR5 e PCIe 5.0, enquanto a traseira faz menção as especificações e alguns features, como o VRM com Powerstages, M.2 PCIe 5.0 e LAN 2.5Gbps.

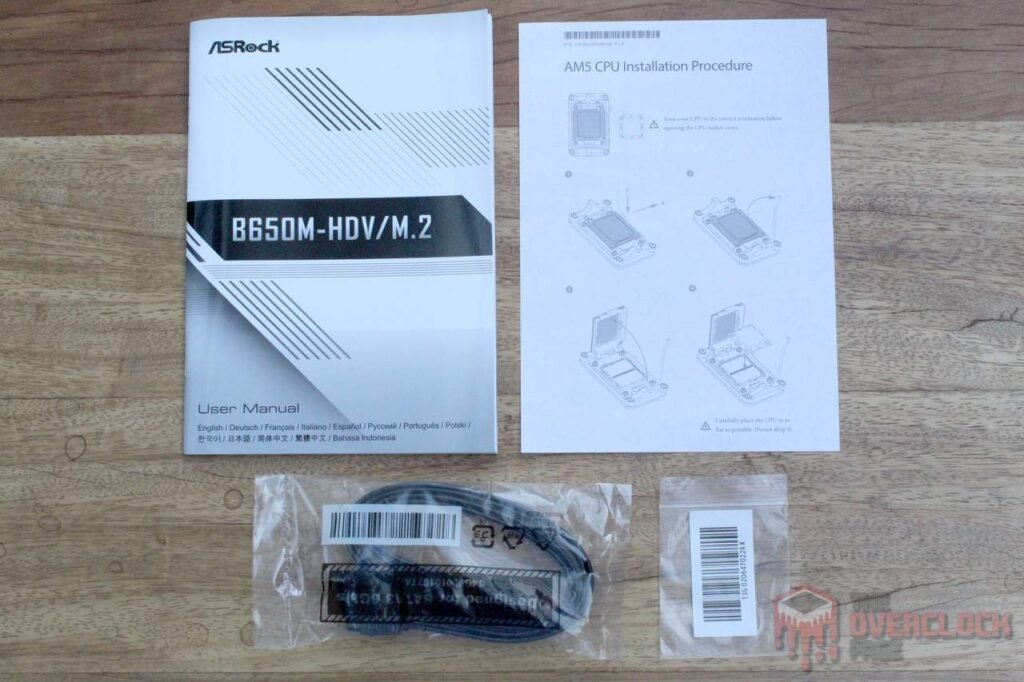

Do kit de acessórios que acompanha o produto, temos cabos SATA, um folheto com instruções para instalaçao do processador, manual e parafusos para fixação dos SSDs M.2.

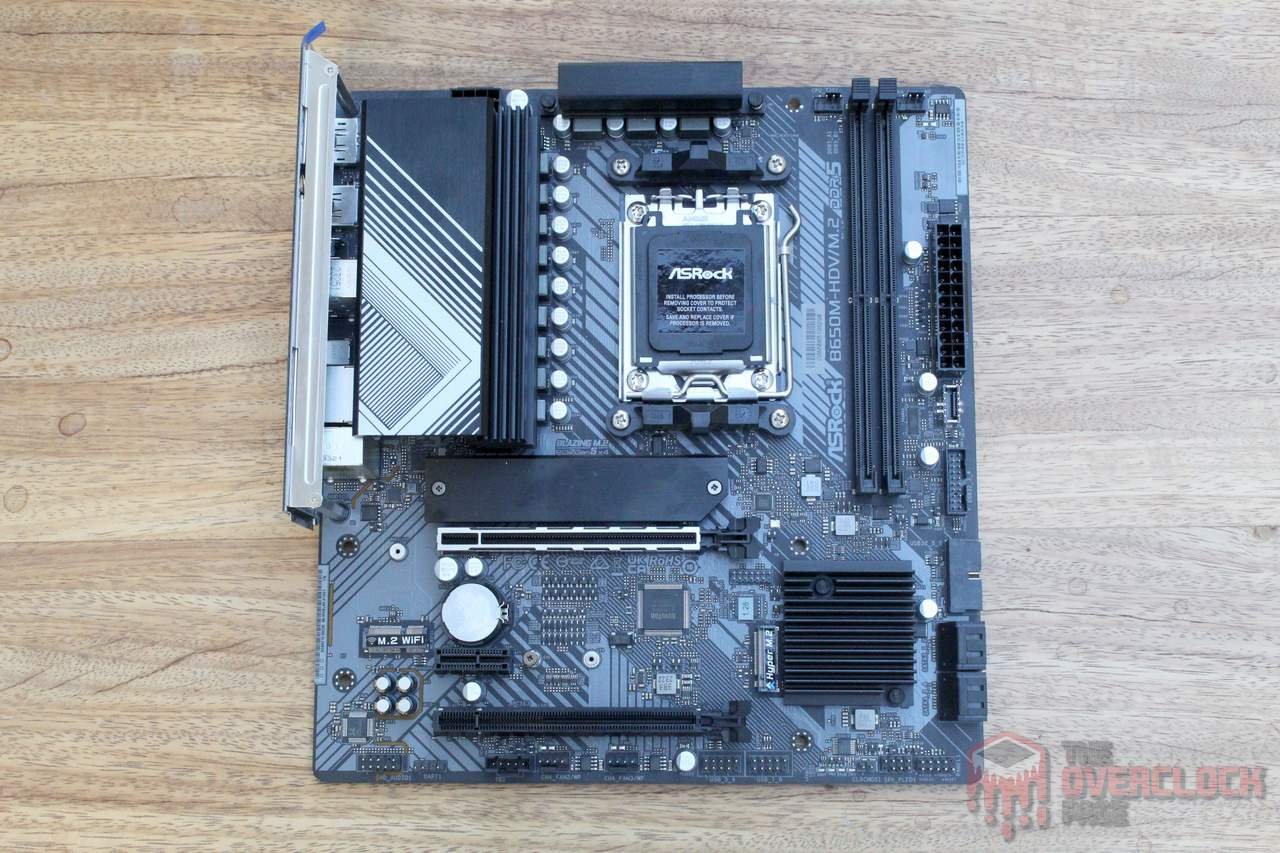

Em relação ao visual da placa, ele é bastante sobrio, com o PCB junto aos dissipadores pretos, com o maior deles tendo detalhes brancos.

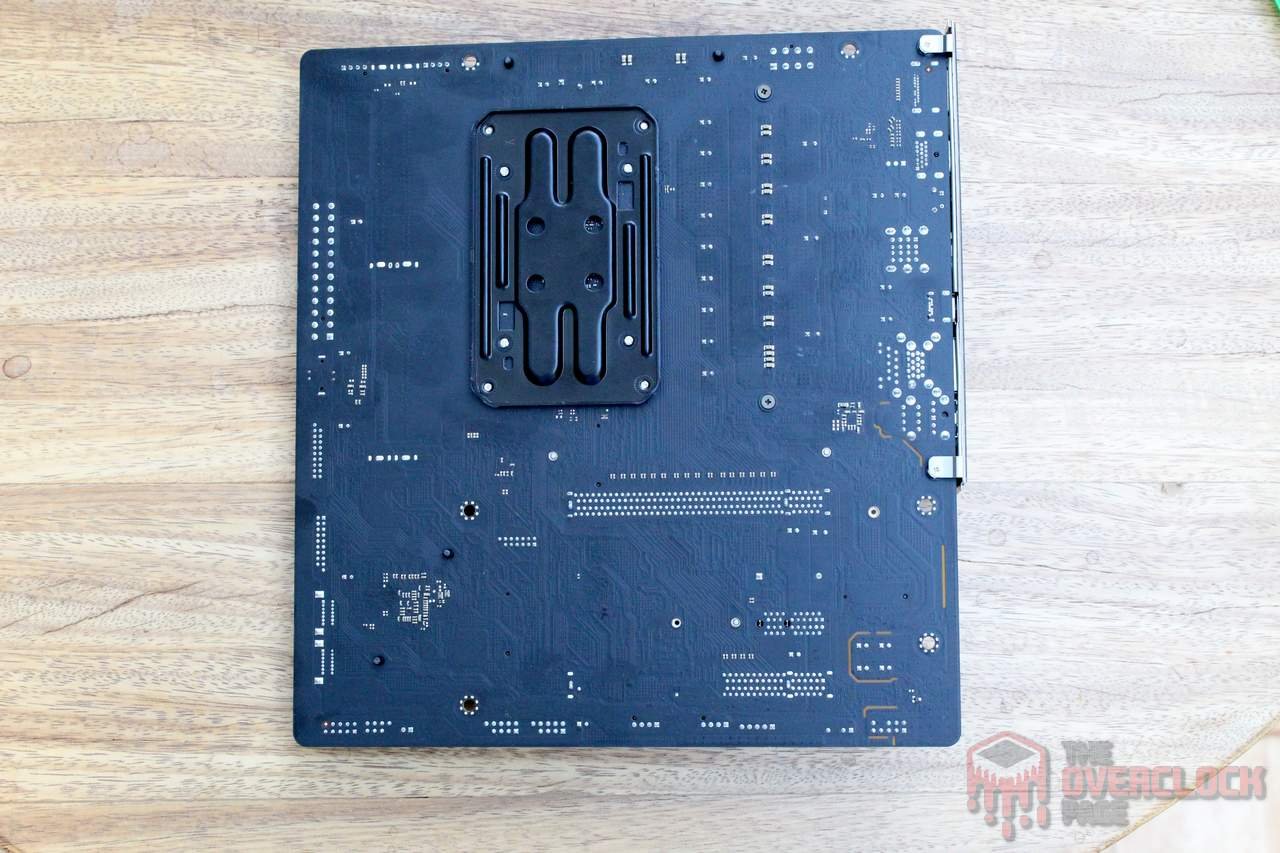

Na parte traseira, é interessante verificar que os slots de memória são SMD e por esse mesmo motivo, não apresentam os “tradicionais” pontos de solda na traseira, algo que junto a topologia 1DPC com apenas dois slots deve ajudar na integridade de sinal e em tese, atingir frequências mais elevadas nas DDR5.

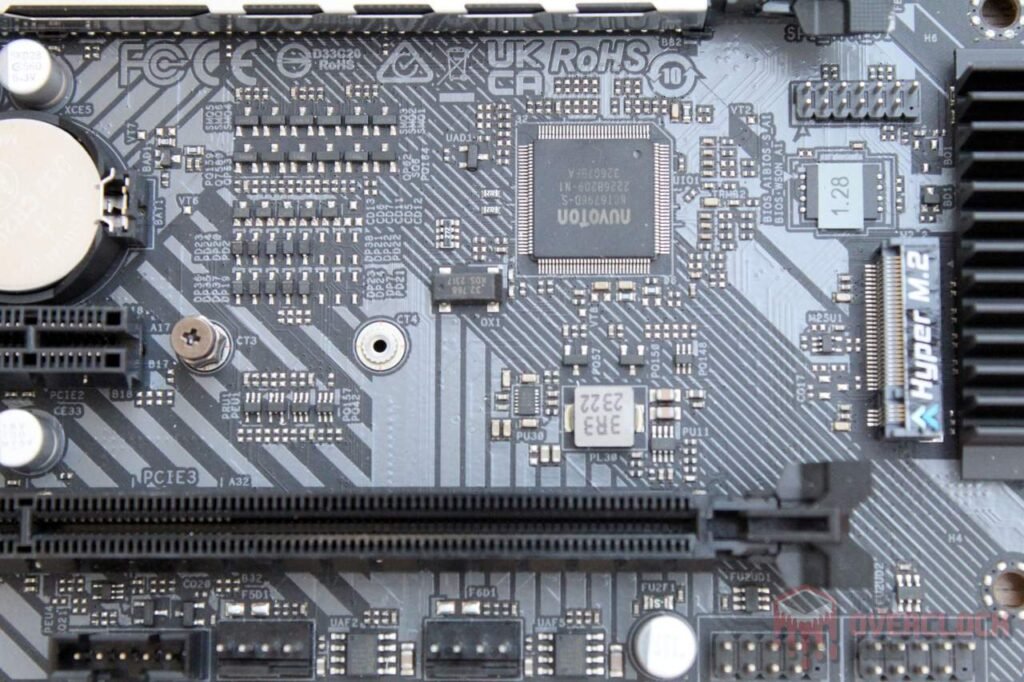

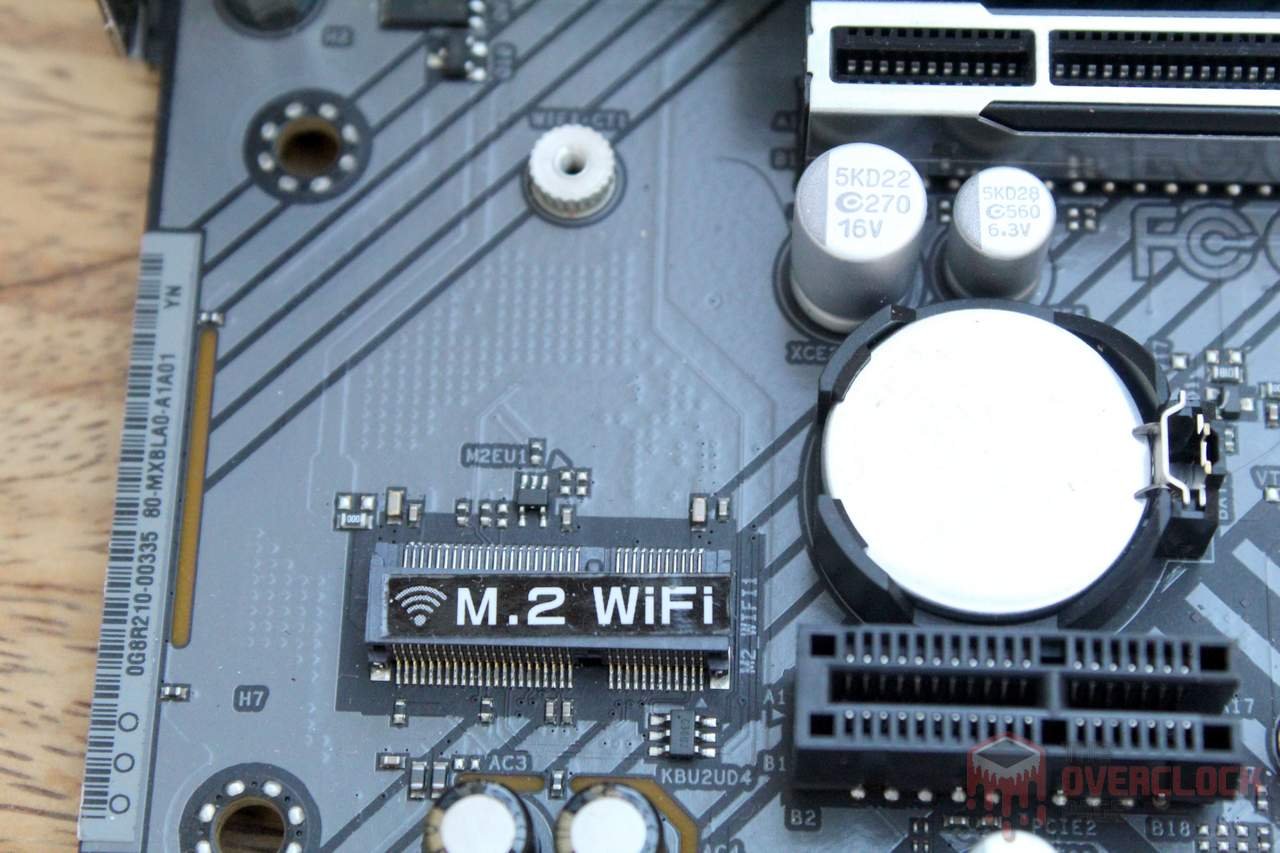

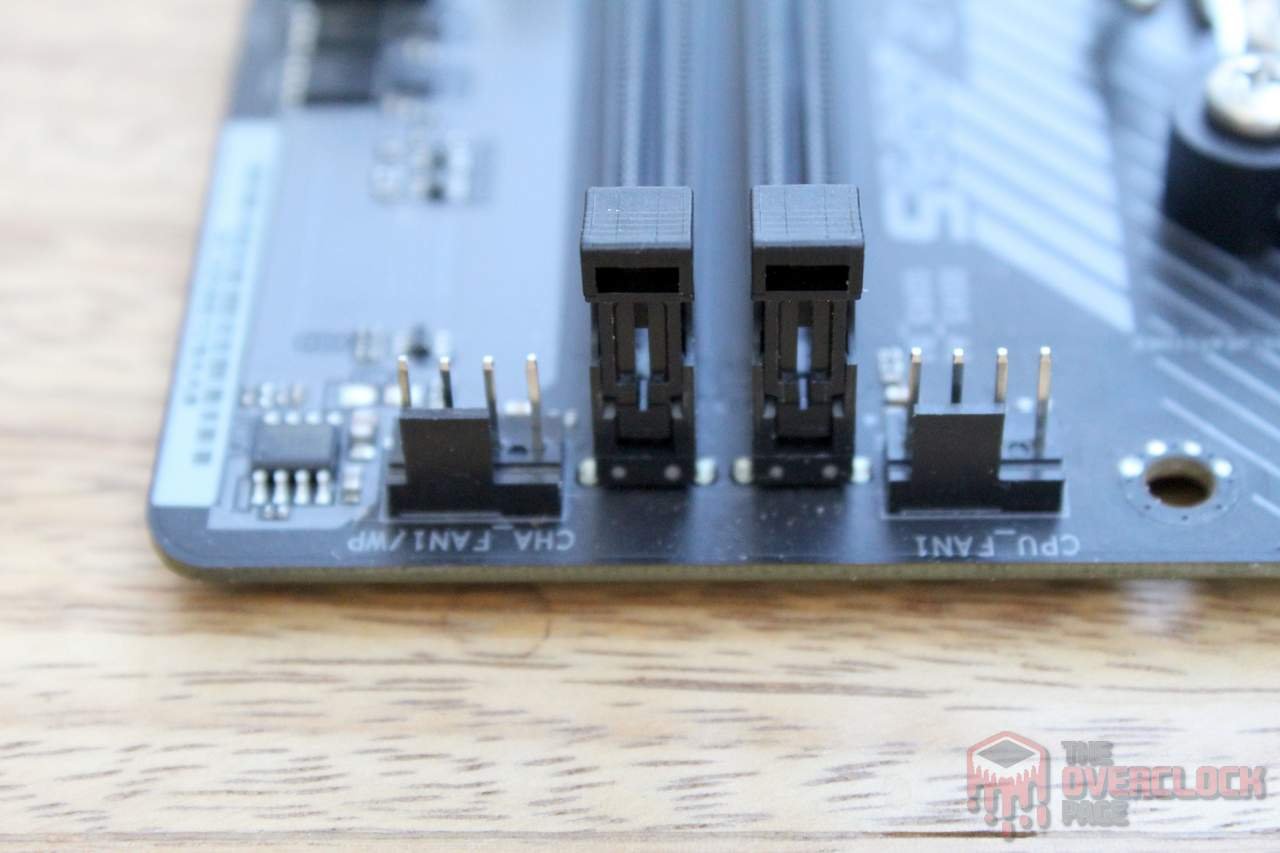

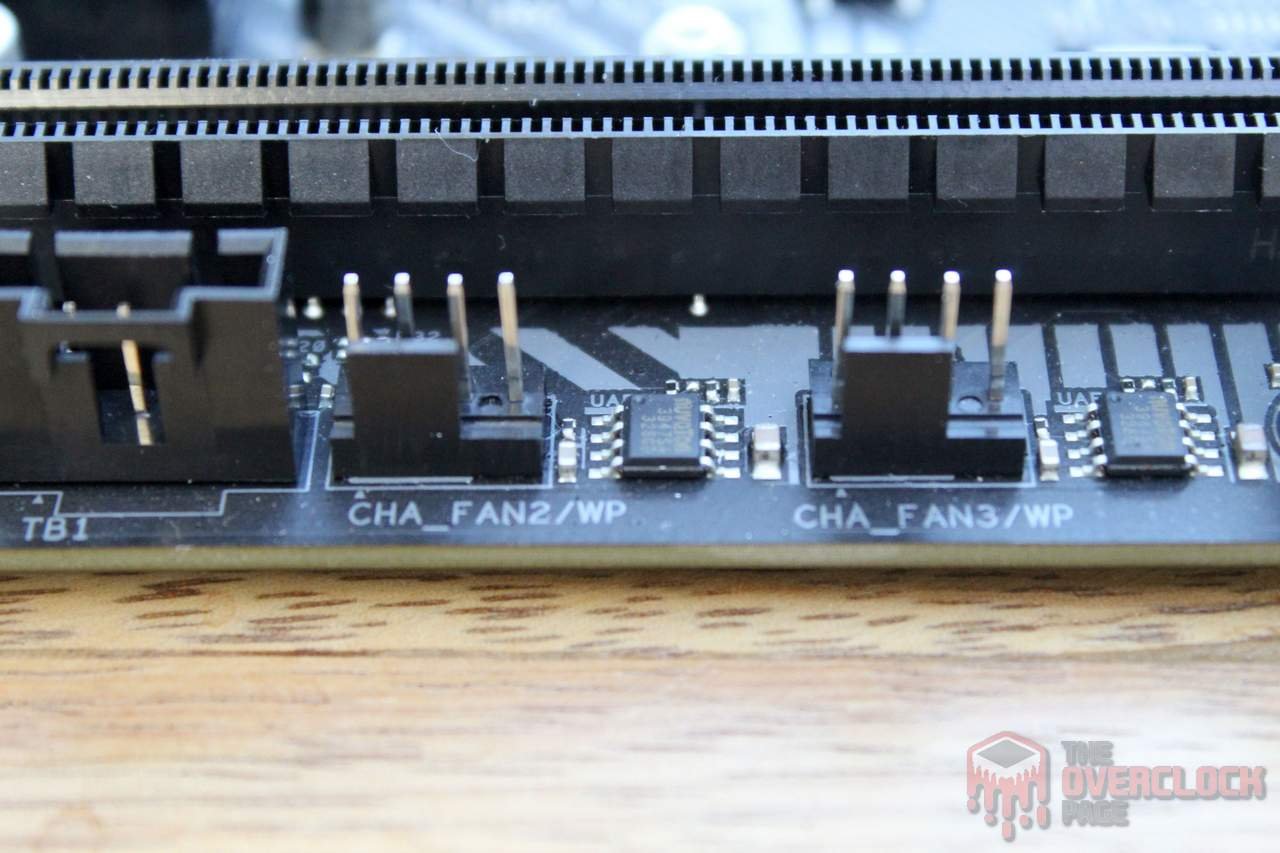

Sobre o layout do PCB, a ASRock fez um bom trabalho com essa placa, com bom posicionamento geral dos componentes. Um destaque é que apesar desse modelo não vir com módulo Wi-Fi, a fabricante deixou um slot próprio para sua instalação, além do lugar para as antenas. Apesar das boas notícias, existem algumas observações.

• A segunda porta M.2 (Hyper M.2) acaba ficando por baixo de GPUs com 2 slots ou mais, portanto, é necessário ficar atento a altura do dissipador usado no SSD, ou mesmo evitar de usar SSDs com consumo mais elevado ali, pois poderá sofrer com throttling por conta do reduzido fluxo de ar.
• A ASRock optou por não incluir botões on/off e reset nessa placa, o que é meio que de praxe em modelos de entrada de todas as fabricantes, mas que poderia ser diferente, já que o custo de dois botões simples é baixo e a utilidade, grande.
• Por conta do chipset B650, o slot PCI-E primário dessa placa é compativel apenas com Gen 4, apenas a M.2 primária, a com dissipador, que conta com suporte a Gen 5.
• Se você procura RGB, essa é a placa errada, já que ela não inclui controladora ou suporte a esse recurso, o que é compreensível em uma placa de entrada.

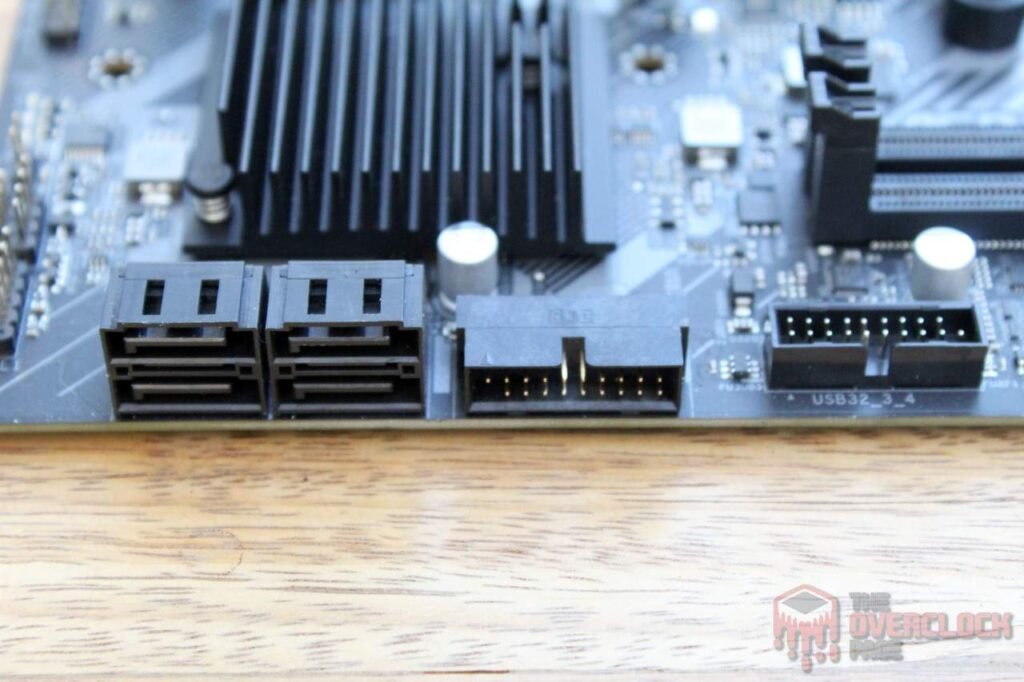

A respeito do armazenamento, as M.2 são conectadas a CPU, onde a ´´Blazing M.2´´ oferece suporte a PCI-E 5.0 e a segunda, 4.0. Existem também quatro portas SATA com suporte a RAID 0,1 e 10.

O codec de áudio utilizado é o “veterano” Realtek ALC897, o qual é um velho conhecido nosso, sendo encontrado em várias outras placas já testadas aqui na página. Sobre a LAN, ela é 2.5GbE e usa um chip RTL8125BG.

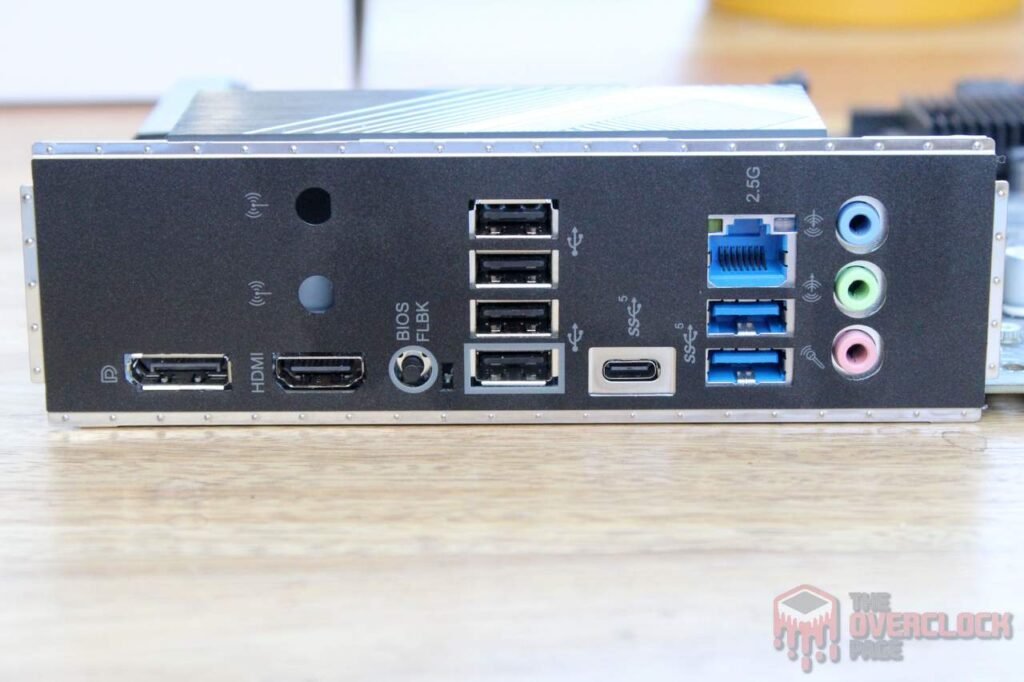

Sobre o espelho traseiro, ele já vem integrado a placa, o que é um grande ponto positivo! Existe ali um botão BIOS FLBK, que permite atualizar a bios sem processador, dois lugares para antena do Wi-Fi, 1x Display Port e HDMI, 1x USB Tipo-C com suporte a USB 3.2 Gen 1, 2x USB 3.2 Gen 1 Type-A, 4x USB 2.0/1.1, 1x Ethernet e 1x Painel de som simples (Line Out, Mic e S/PDIF Out).

Apesar dessa ser uma placa mais de entrada, seria interessante que o fabricante tivesse incluido mais portas USB, o que não seria de todo complicado, já que existe espaço disponível para isso.

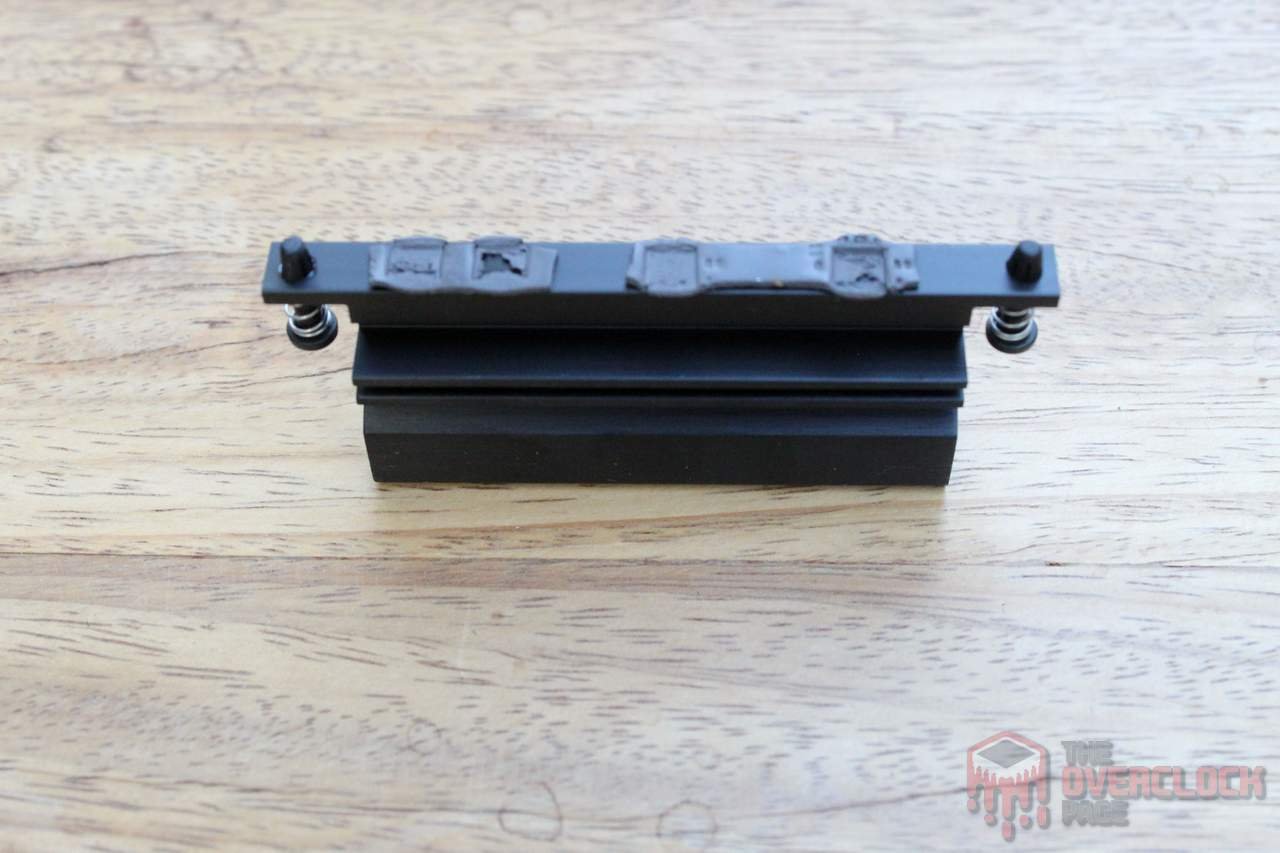

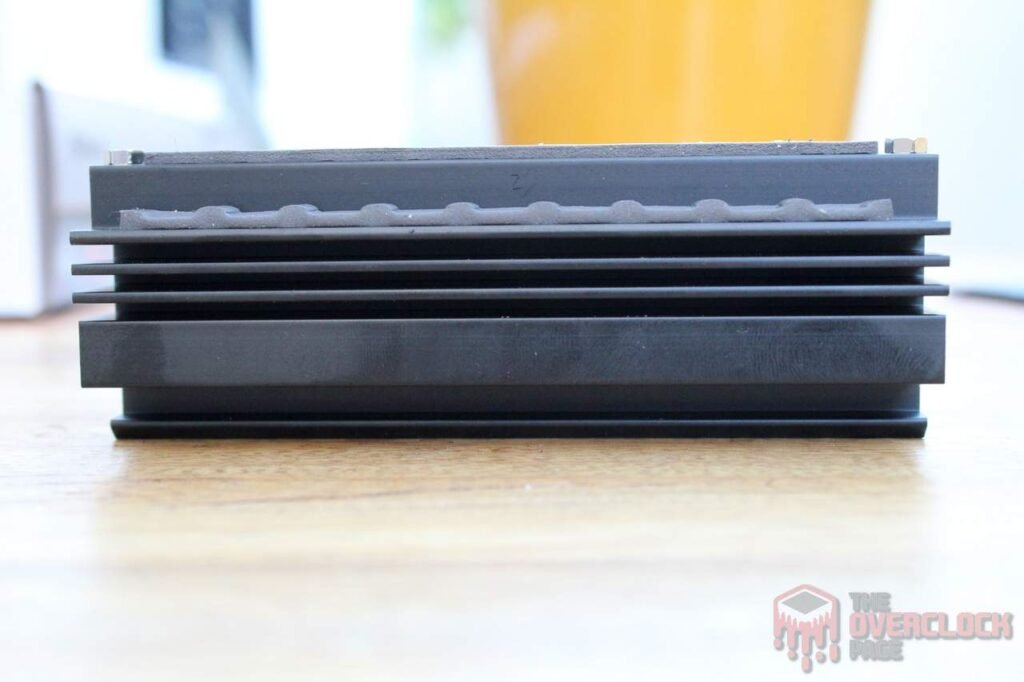

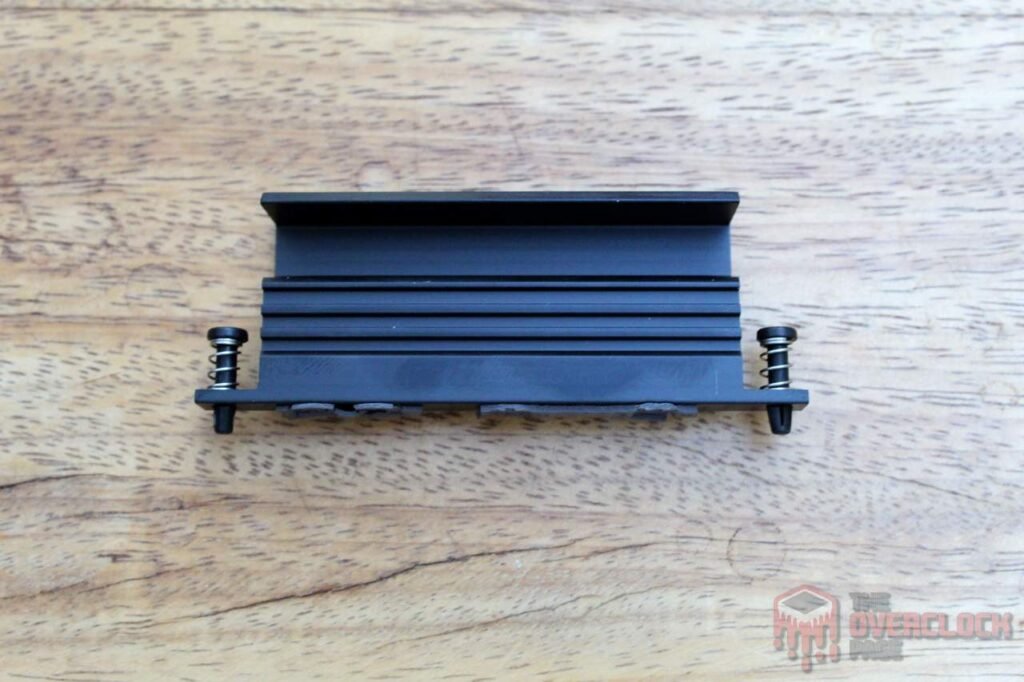

Para a B650M-HDV/M.2, a fabricante optou por usar dois dissipadores de alumínio com aletas, onde o maior deles foi corretamente empregado nas fases do VDDCR, que são as que tem que lidar com maior carga e curiosamente, apenas essa peça usa fixação por meio de parafusos, enquanto a parte do VDDSOC e VDDMISC é fixada por pinos plásticos, que nem de longe oferecem a mesma pressão que os parafusos.

Como foi dito anteriormente, para a Blazing M.2, foi usado uma chapa de alumínio sem aletas como dissipador, a qual vem com um thermalpad que faz contato direto com o SSDs.

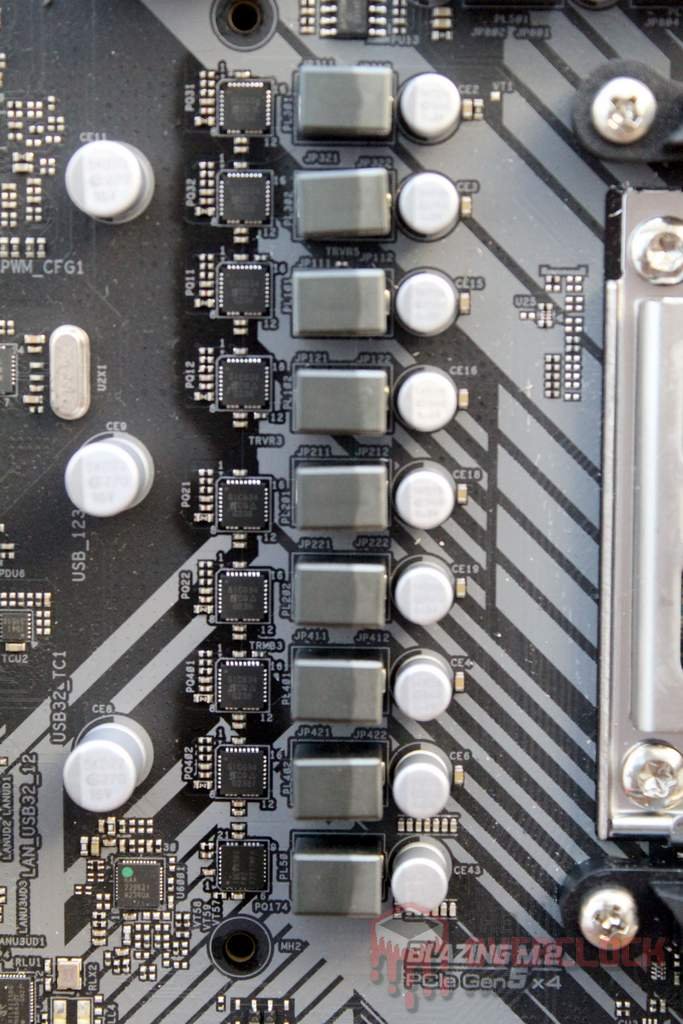

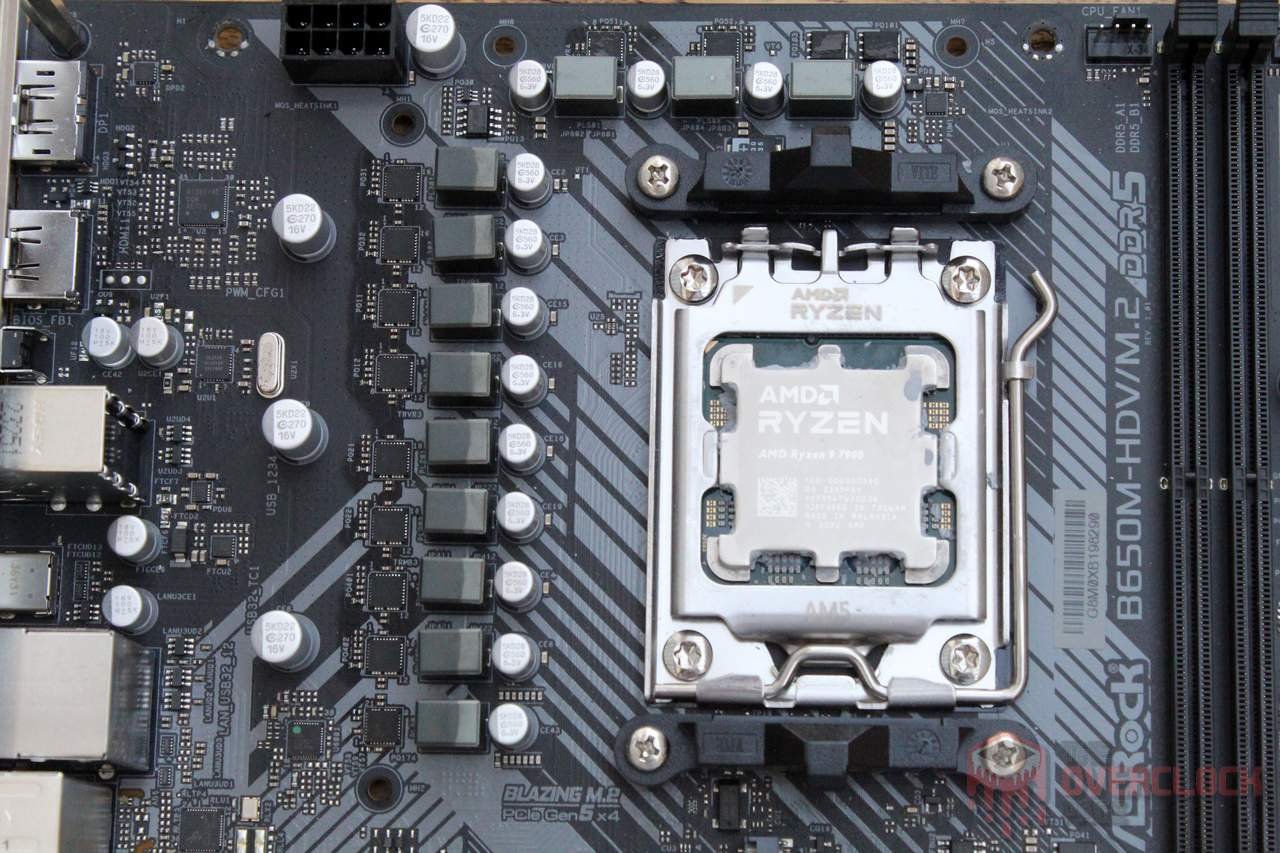

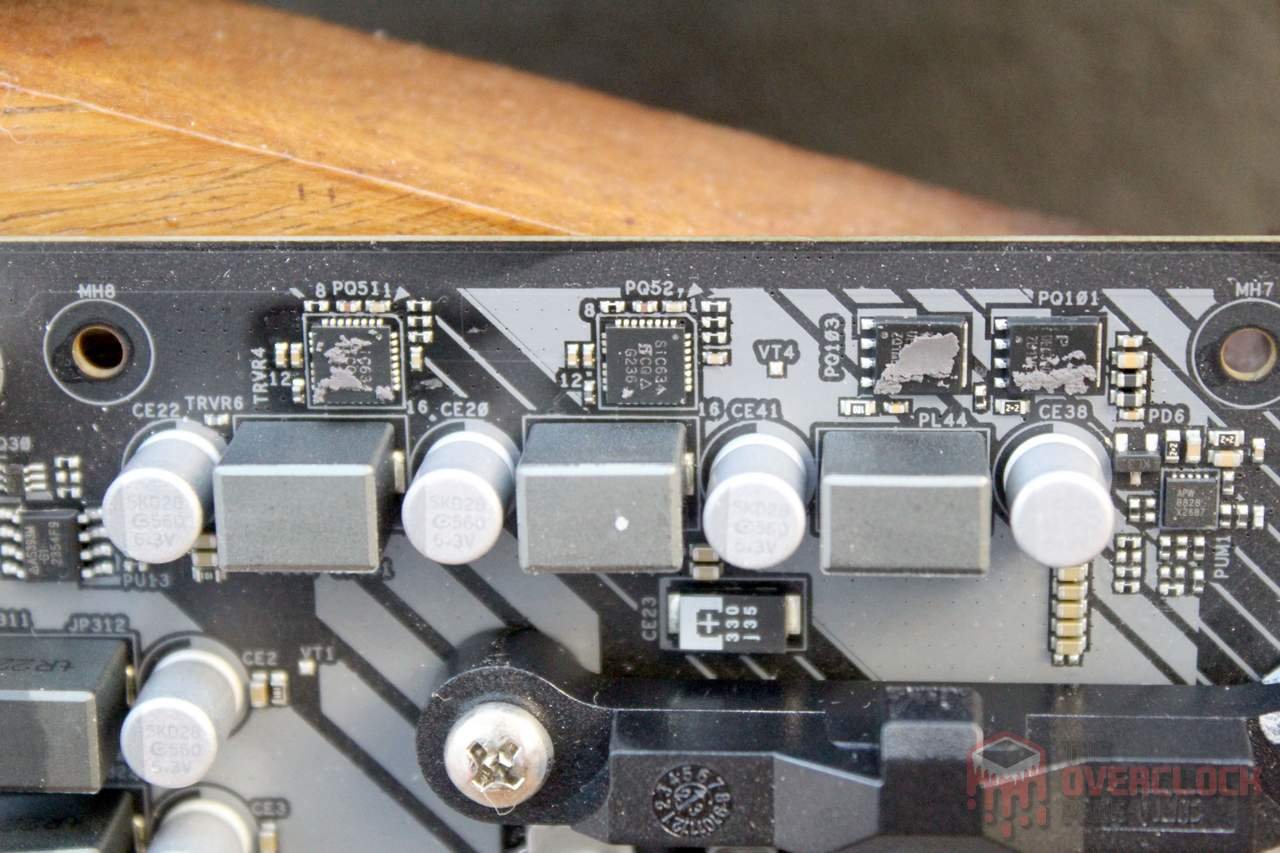

A respeito do VRM, a ASRock optou por usar um arranjo de 4+1+1 (VDDCR+VDDSOC+VDDMISC) fases, acionando duas powerstages com o mesmo sinal PWM, o que eles chamam de “8+2+1 VRM Design” apesar de tecnicamente não o ser. De todo modo, isso não significa que essa seja uma solução ruim, tudo depende da implementação, já vimos algo do tipo em placas como as ASUS TUF B550/X570.

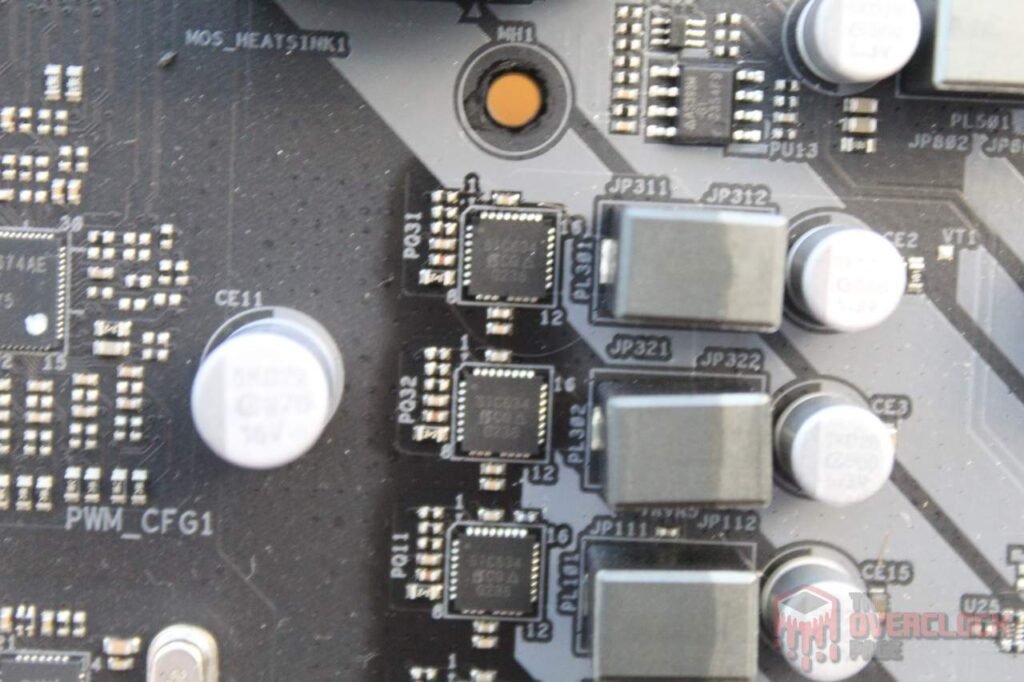

Sobre os componentes, foi utilizado o controlador PWM Richtek RT3674AE, que permite o controle de 4+1+1 fases sem uso de doublers, junto a powerstages Vishay SiC634, que possuem corrente máxima rotulada de 50A.

No que diz respeito a dissipação de calor das fases do VDDCR, com um R9 7950X em stock (160A máximo pelo parâmetro do PPT), o VRM deve dissipar cerca de 14.4W ou cerca de 1.8W por powerstage, isso aliado ao decente sistema de refrigeração, implicam que essa placa dificilmente deverá ter problemas para lidar com as CPUs atuais, mesmo as com TDP de 170W.

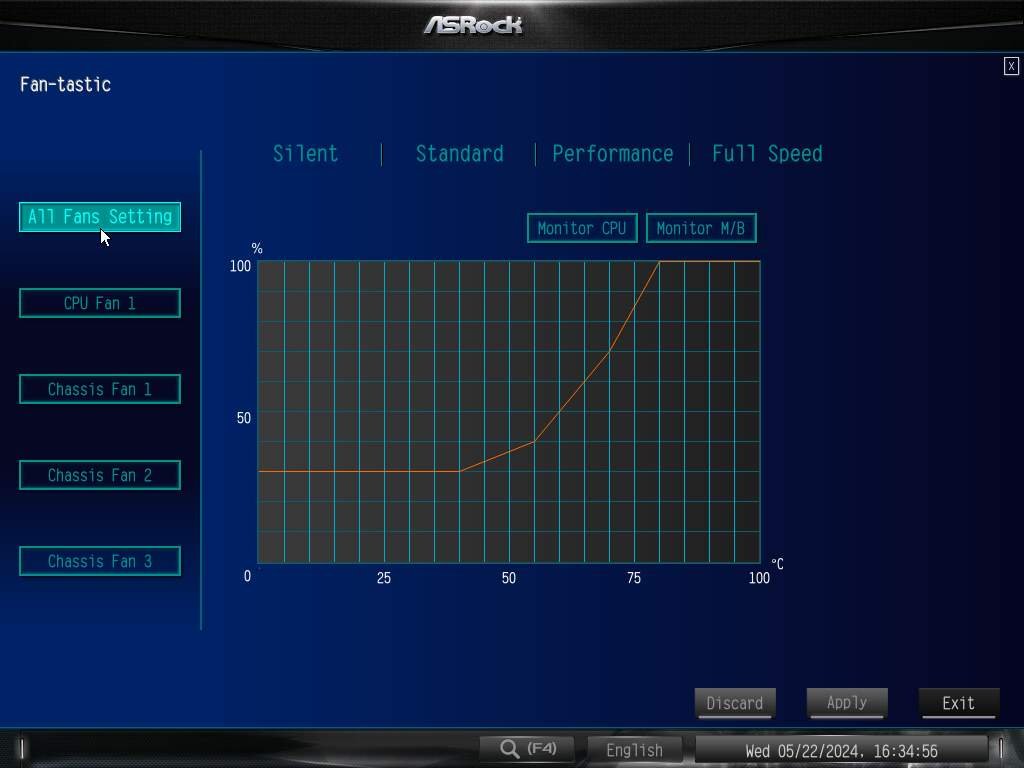

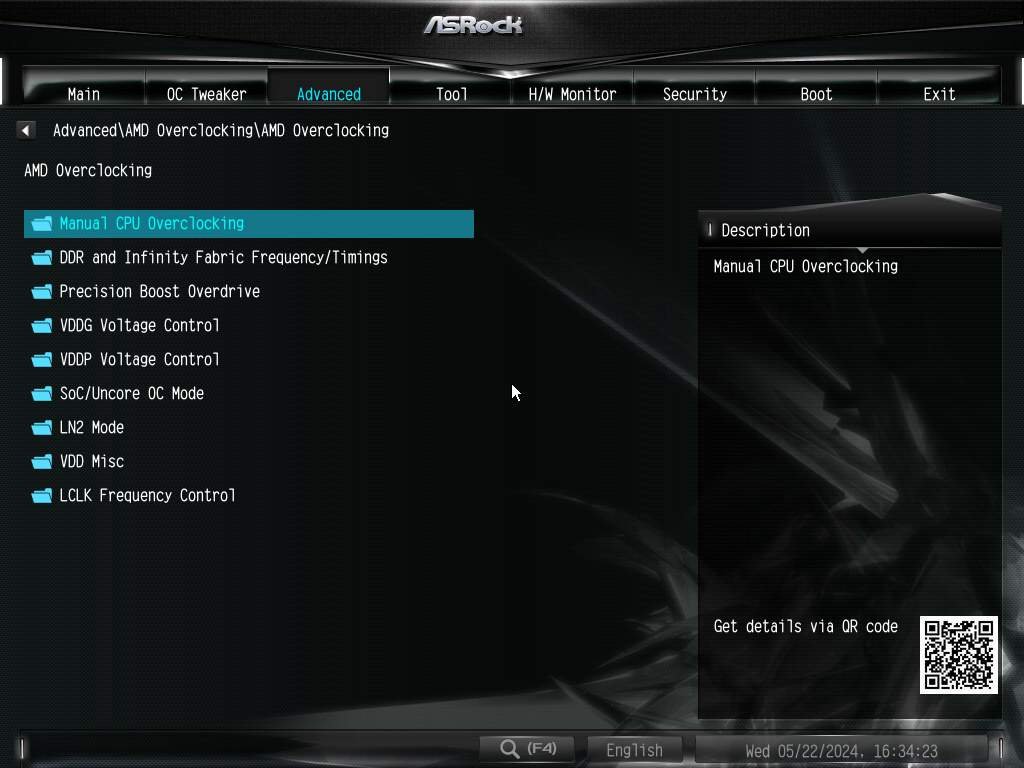

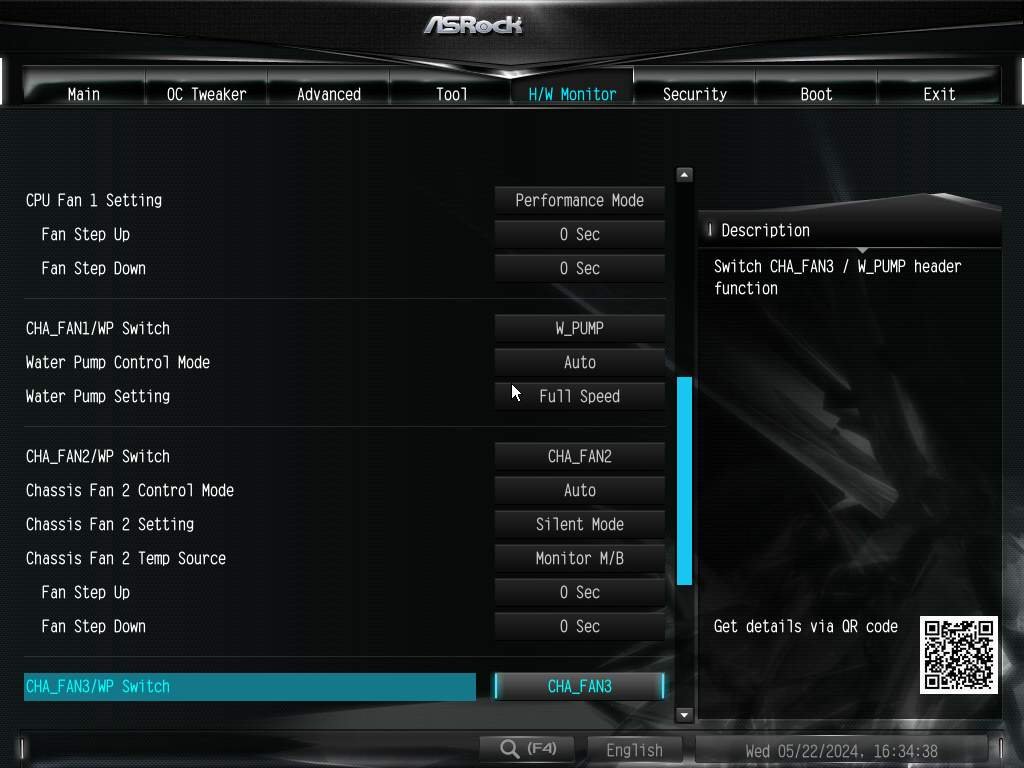

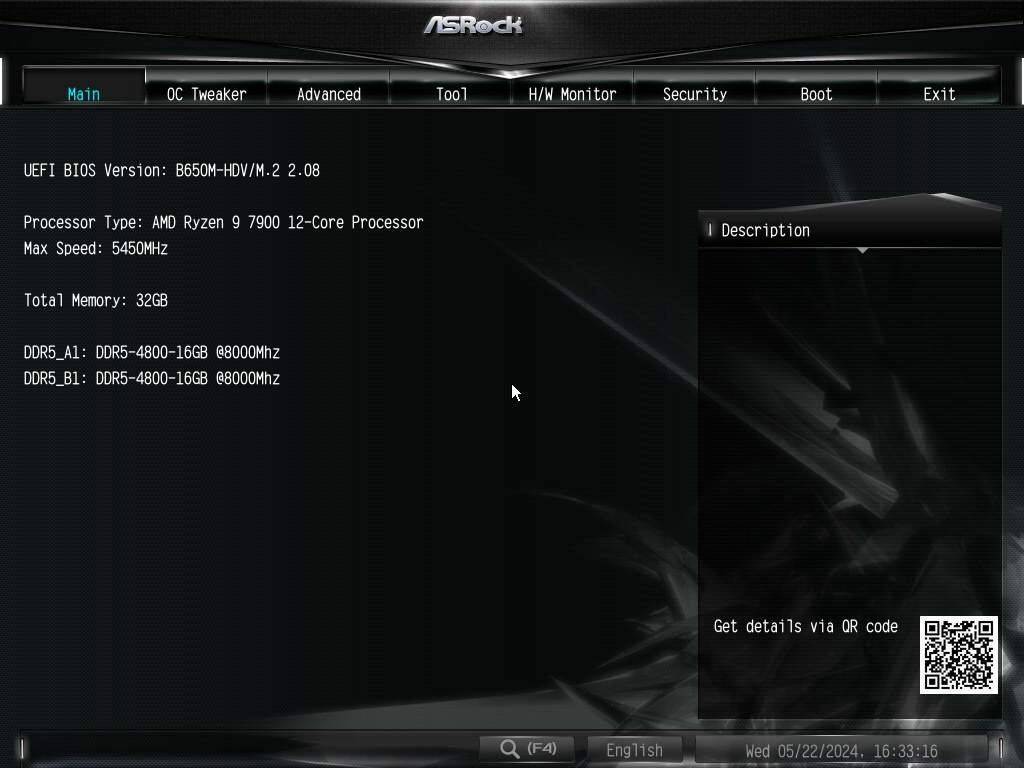

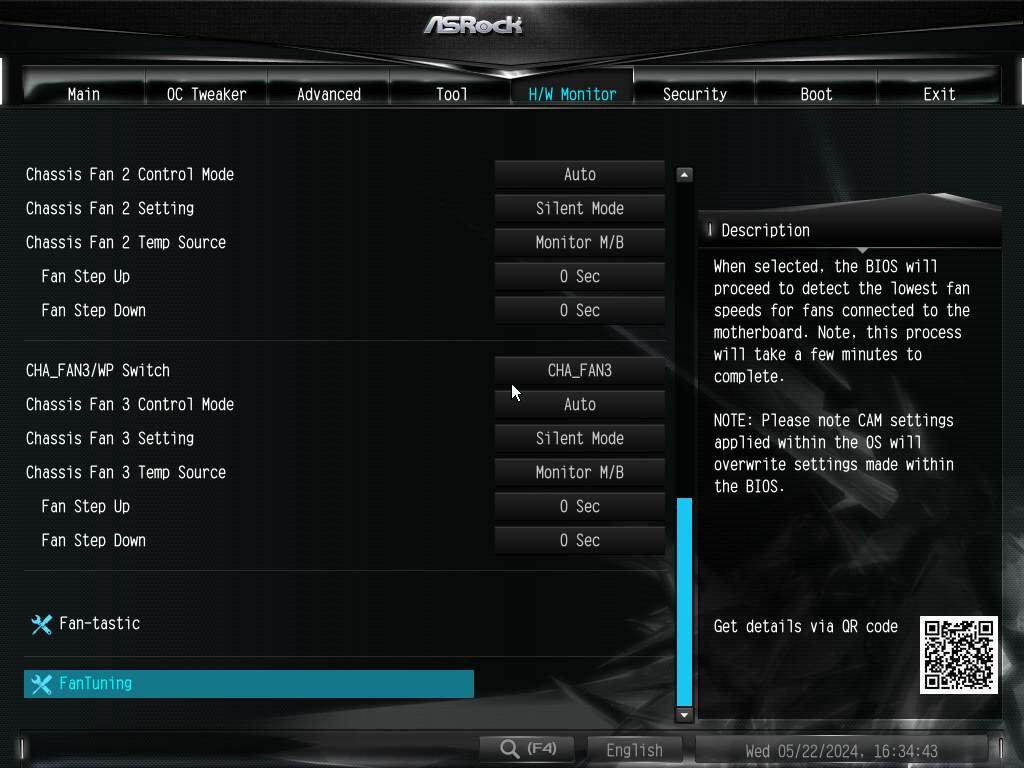

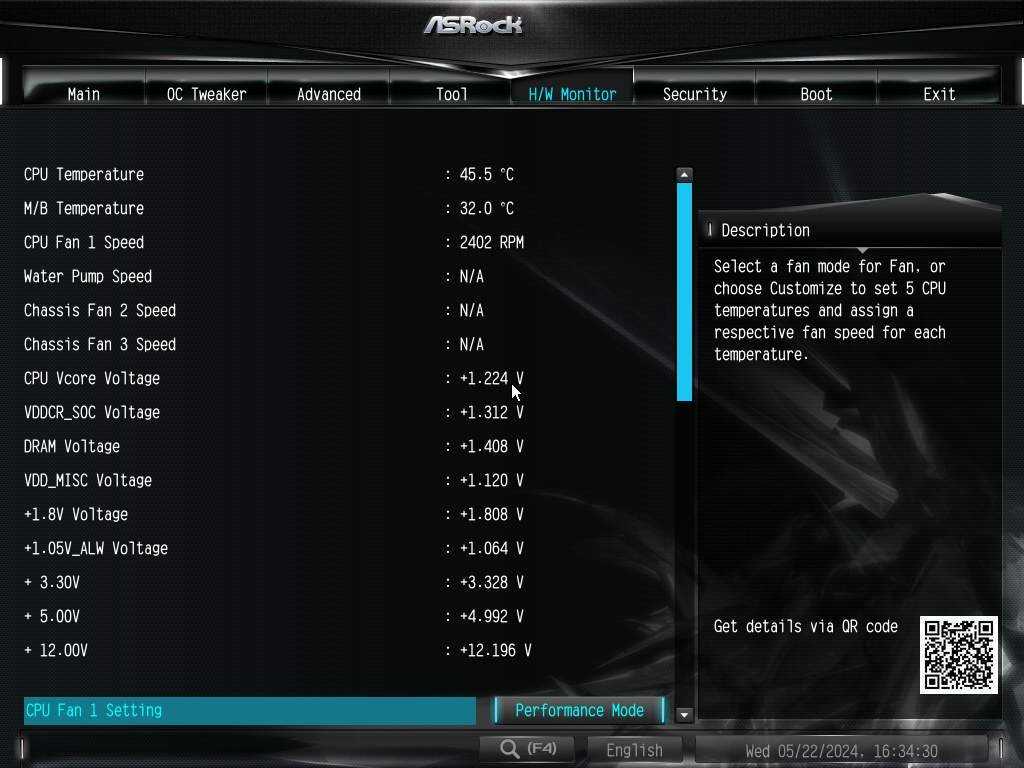

Sobre a UEFI, ela segue exatamente o mesmo padrão encontrado nas demais placas da ASRock que testamos recentemente. Isso é uma boa notícia, afinal, a interface é intuitiva e os ajustes disponíveis são suficientes até mesmo para o overclocker mais exigente.

No que diz respeito aos ajustes de tensão principais, o CPU Vcore vai até 2V, o SOC até 1.3V, VDDIO_MEM até 1.6V, VDD/VDDQ até 2.070V, DDR_VPP até 2.130V, VDDP e os VDDG até 2V. Esses valores são mais do que suficientes mesmo para uso em overclock extremo.

É importante observar que esses testes foram realizados já faz algum tempo e desde então, novas versões de BIOS foram publicadas pela ASRock, contudo, pelo menos até a P3.01AS1, não houve maiores mudanças nas opções disponíveis em relação a P2.08.

Caso alguém tenha interesse, segue o link para site do fabricante onde constam, as especificações do produto.

Interessado em comprar uma placa dessa? Se usar um dos links abaixo você ajuda o site/canal a continuar trazendo contéudo.

AMAZON – ASROCK B650M-HDV/M.2

TERABYTESHOP – ASROCK B650M-HDV/M.2

Vamos então às configurações utilizadas e resultados!

Configurações utilizadas:

CPU: AMD Ryzen 9 7900 e Ryzen 7 8700G (Obrigado AMD!)

MOBO: ASRock B650M-HDV/M.2 (UEFI P2.08)

RAM: 2×16 GB Kingston Fury 8000CL38 / 2×24 GB Kingston Fury 6400CL32 (Obrigado Kingston!) / 2×16 GB Kingbank 6800 CL34

GPU: Galax GTX 1650 Super (Obrigado Galax!)

PSU: Coolermaster MWE 1250 Gold V2 (Obrigado Cooler Master)

COOLER: 1STPlayer TS-360

STORAGE: Crucial BX300 120GB, WD Black SN850 500GB

EQUIPAMENTOS EXTRAS: ElmorLabs PMD, ElmorLabs KTH-USB

Software utilizado: Windows 10, Blender 3.4, Crystalmark 8.0.5 x64, HWiNFO 7.40, Geekbench 3.4.4, TM5 0.12 v3.

Objetivo dos testes:

O objetivo desse artigo é verificar se a ASRock B650M-HDV/M.2 é realmente uma boa opção de placa-mãe, testando como o seu VRM se comporta com carga, compatibilidade e overclock de memória usando pentes com diferentes chips e desempenho das M.2 e SATA.

Explicações acerca da metodologia adotada ou de como os testes foram conduzidos estão contidas nos textos que acompanham os resultados a seguir.

Desempenho das M.2/SATA:

Para verificar o desempenho das M.2 e SATA, foi utilizado o Crystalmark 8.0.5, onde a ideia aqui é testar se o fabricante fez boa implementação dessas interfaces, usando unidades SATA e NVMe capazes de chegar ao limite da banda oferecida por esses barramentos.

M.2:

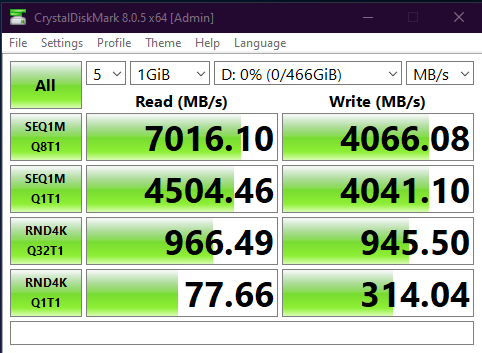

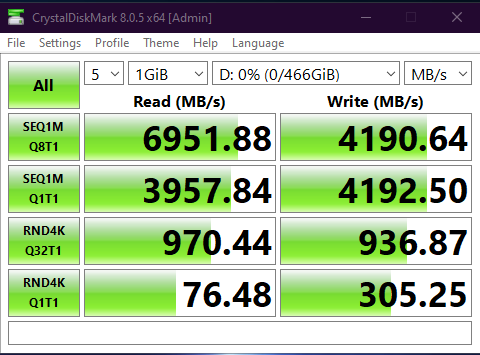

Ambas as M.2 oferecem desempenho adequado para qualquer SSD NVMe PCI-E 4.0 disponível no mercado, apresentando rendimento semelhante e chegando ao limite da leitura/escrita sequênciais especificadas para o SN850.

Infelizmente, não dispomos de um SSD Gen5 para testar o desempenho a ´´Blazing M.2´´ com um SSD de ultima geração.

SATA:

Assim como nas M.2, também foi possível chegar ao limite das portas SATA, com elas apresentando desempenho bastante próximo entre si.

Compatibilidade de memória e overclock:

Por conta do layout 1DPC, ou seja, com apenas dois slots de memória, a B650M-HDV/M.2 tende a ser competente quando o assunto é overclock de memória, afinal, quando bem implementada, tal topologia é a melhor opção do ponto de vista da integridade de sinal, acontece que isso não é tudo, com a parte da UEFI e também da controladora de memória da CPU tendo grande influencia.

Dito isso, testamos um kit Hynix M-Die 24-Gbit e dois Hynix A-Die 16-Gbit de fabricantes diferentes, com resultados distintos entre eles!

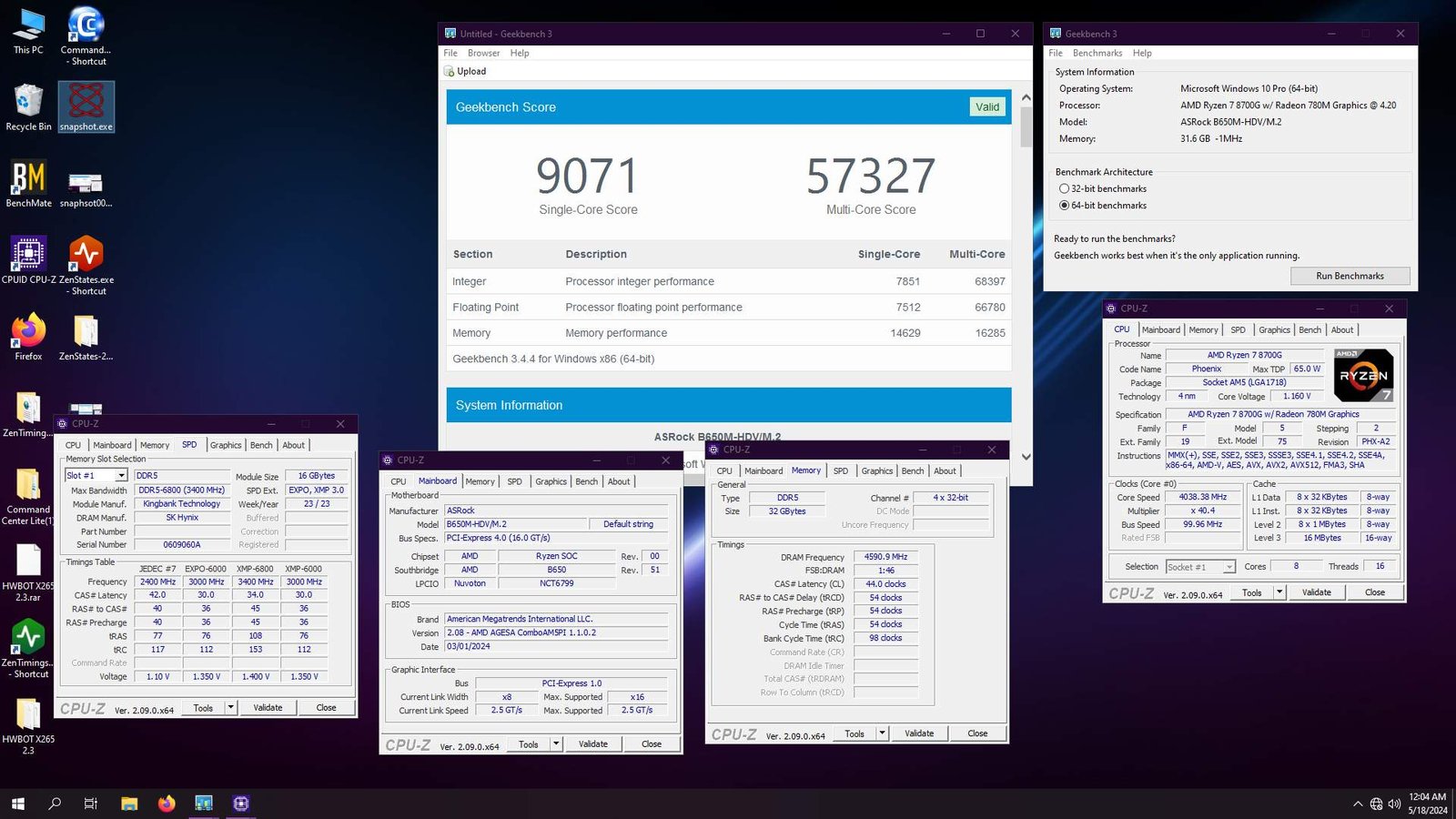

De positivo, todas essas memórias apresentaram bom funcionamento e ao menos com o Ryzen 7 8700G, foram capazes de atingir ao menos 8000 MT/s, uma marca respeitável para uma CPU que se beneficia de memórias rápidas, inclusive com o kit A-Die da Kingbank, foi possível rodar benchmarks a 9200 MT/s e obter 8000 MT/s estáveis com o Ryzen 9 7900!

Entretanto os kits da Kingston não tiveram a mesma sorte, com os Hynix M-Die 24-Gbit esbarrando nos 8400 MT/s, algo que foi possível ir além em outra placa-mãe usando a mesma CPU e a A-Die ficando abaixo dos 9000 MT/s, ou seja, não são todos os kits, por mais que sejam capazes de ir além, que conseguem brilhar com essa placa da ASRock.

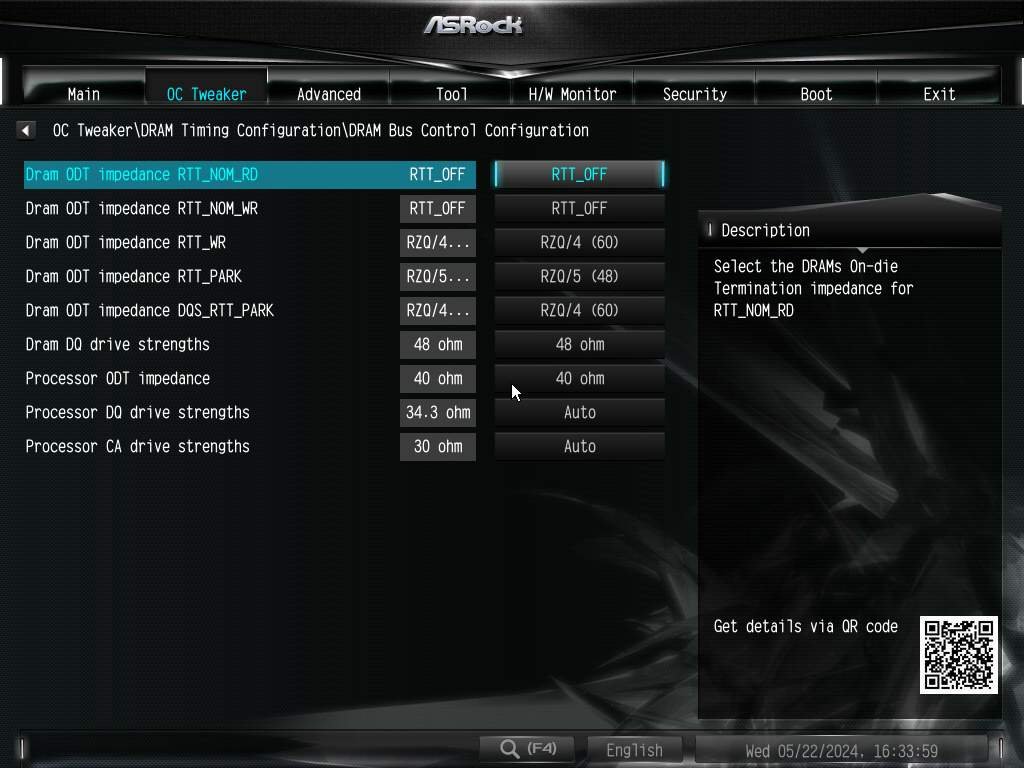

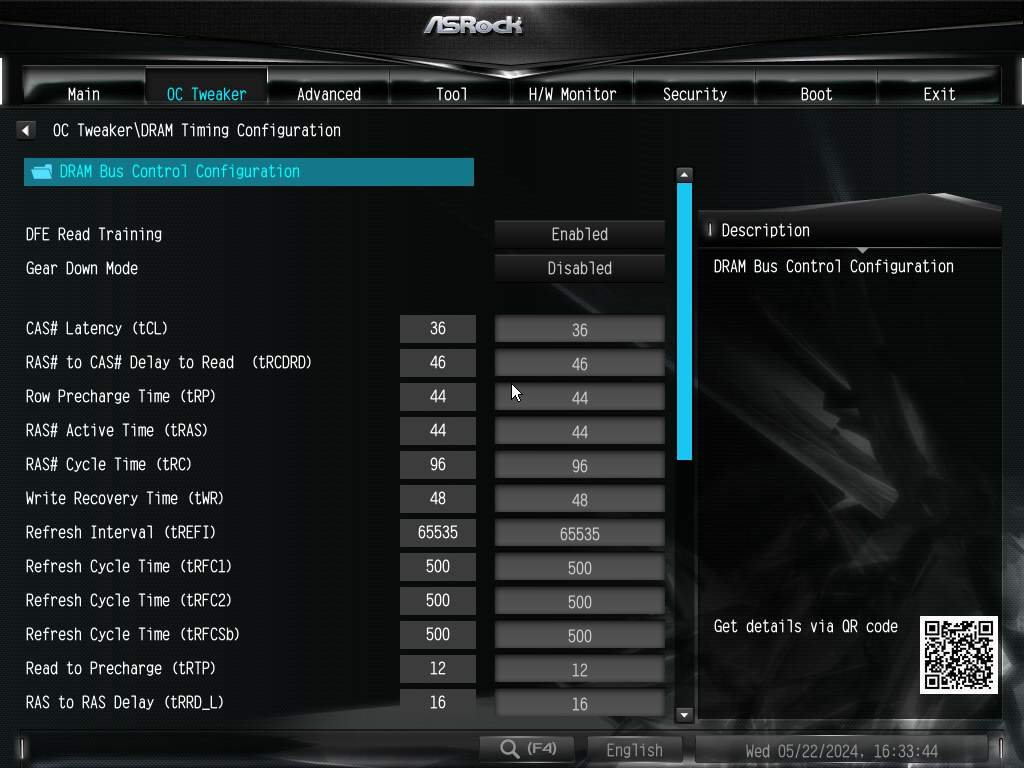

Outra observação é que ao menos em partes, a BIOS dessa placa se faz meio ´´soviética´´, sendo necessário ajustar todas as impredâncias de terminação manualmente para fazer as memórias decolarem, fora que em caso de falha no post, a placa não recupera sozinha, sendo necessário recorrer ao Clear CMOS.

VRM e temperatura de operação:

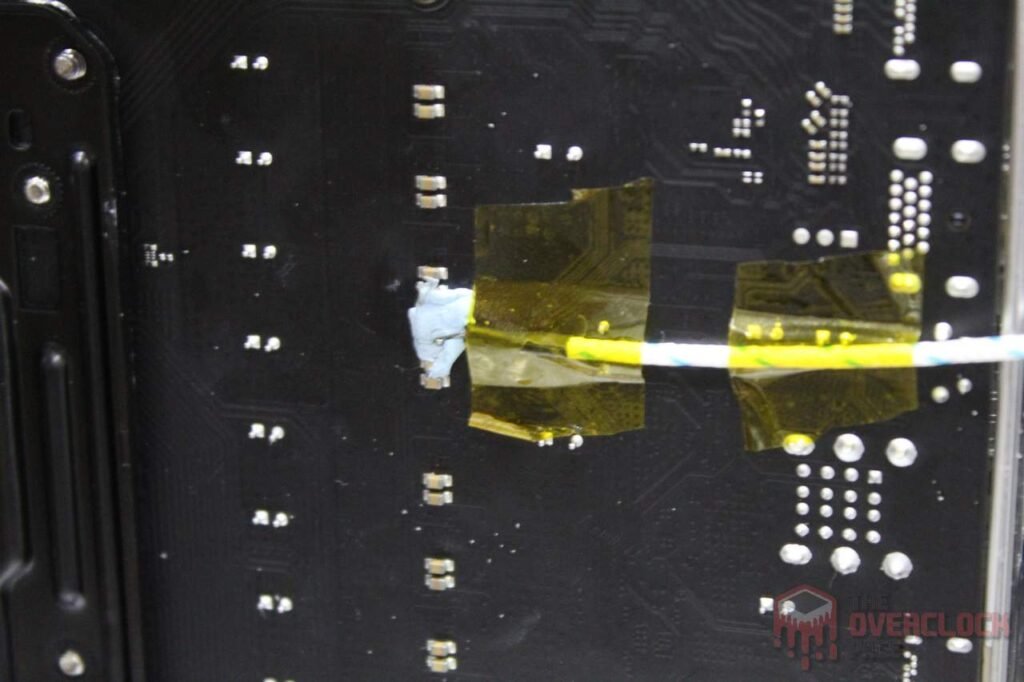

Para verificar a temperatura do VRM, foi instalado um termopar tipo K com um thermalpad grudento na parte de trás da placa, logo abaixo de uma das fases, conforme mostra a foto abaixo.

Foi utilizado o Blender renderizando a demonstração “Classroom” por meia hora usando o HWiNFO para monitorar/ gravar o log dos “sinais vitais” do sistema durante o teste e ao fim, tomar nota tanto da temperatura ambiente quanto do termopar instalado na placa.

Para esse teste, foi utilizado o Ryzen 9 7900 com PBO ativo, o que libera a CPU para ir além do TDP, no caso, foi verificado consumo de cerca de 210W diretamente no conector EPS, cercad de 182W na leitura do CPU Package Power via HWiNFO.

É importante salientar que esses testes foram realizados em bancada aberta e que a “temperatura ambiente” dentro de um gabinete costuma ser algo maior, a depender do hardware utilizado, projeto de ventilação do case e da própria temperatura da sala onde o computador está localizado.

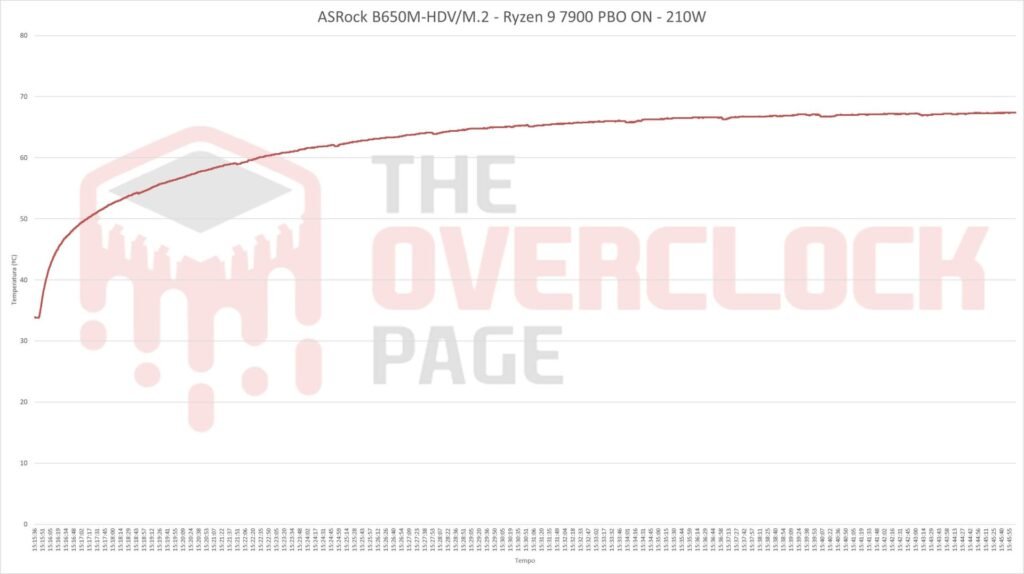

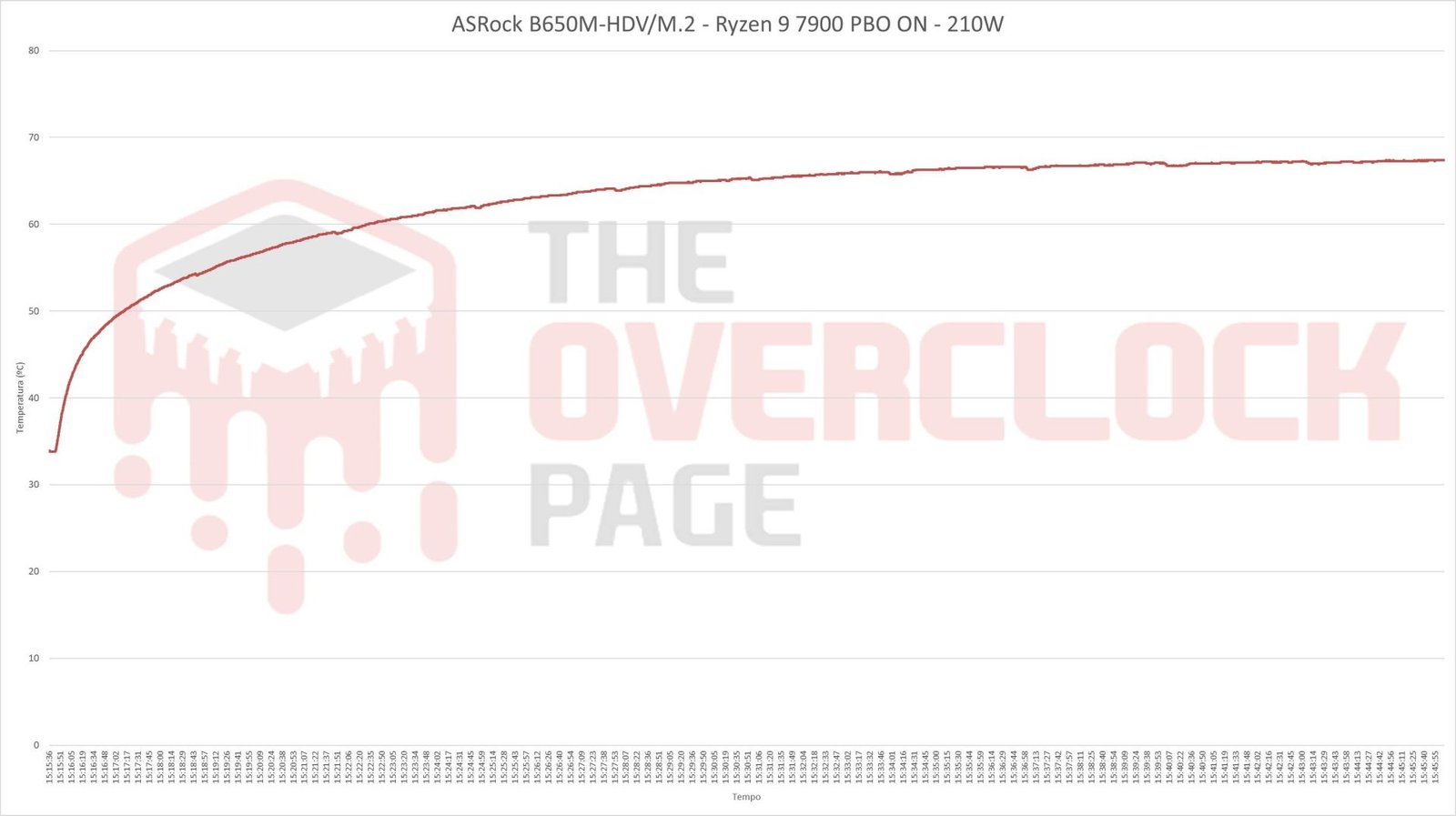

Como era de se esperar com base na discussão “teórica” sobre o VRM da ASRock B650M-HDV/M.2, ela não teve a menor dificuldade para dar conta do Ryzen 9 7900 com TDP liberado, estabilizando a temperatura do VRM abaixo dos 70ºC após meia hora renderizando a animação no Blender, isso para uma temperatura ambiente de cerca de 28ºC, o que é excelente e denota que essa placa pode ser usada com segurança até mesmo com um Ryzen 9 7950X com PBO.

Conclusão:

Do ponto de vista de layout, qualidade e recursos oferecidos, a ASRock fez um ótimo trabalho na B650M-HDV/M.2, apresentando uma placa com layout acertado, construção sólida, sistema de refrigeração do VRM aceitável e o painel traseiro com espelho integrado, algo que poupa o usuário da frustração de só perceber que esqueceu o espelho após montar a máquina toda. Faltaram os botões on/off e reset integrados, algo que é recorrente a boa parte das placas nesse segmento.

Sobre os recursos oferecidos, ela inclui LAN 2.5Gb e som ALC897, ambos da Realtek, o que é condizente com a proposta da placa.

Sobre a BIOS da placa, ela segue o mesmo padrão das placas da ASRock que testamos anteriormente, o que é bom, já que o fabricante fez um trabalho decente com a interface e usabilidade da UEFI. Sobre os ajustes disponíveis, são sem miséria e suficientes até mesmo para uso em overclock extremo e portanto, sobram para quem só quer algo para uso diário.

Ficam as observações de que a parte de memória ainda é um tanto ´´soviética´´, necessitando de extensos ajustes manuais nas terminações para se obter melhores resultados e o fato da placa não se recuperar automaticamente após uma falha no post, sendo obrigado recorrer ao Clear CMOS para isso.

Em relação ao suporte a PCI-E 5.0, por conta do chipset B650, ele fica restrito apenas a “Blazing M.2”, com a outra M.2 e os slots PCI-E trabalhando no modo Gen4. Infelizmente, não dispomos de um SSD PCI-E 5.0 para testar o desempenho dessa M.2, contudo, no modo Gen4, ambas foram capazes de entregar performance máxima, assim como as portas SATA.

No que diz respeito a compatibilidade e overclock de memória, todas as memórias testadas foram capazes de trabalhar com estabilidade tanto em stock quanto em overclock, ainda que alguns kits tenham se saído melhores do que outros, por exemplo, o kit Kingston com chips M-Die 24-Gbit parou nos 8400 MT/s na placa da ASRock, porém, foi pelo menos até os 9000 com facilidade na Aorus, enquanto as A-Die da Kingbank fizeram 9200 MT/s com facilidade nessa ASRock.

De todo modo, foram excelentes resultados para uma placa de entrada como essa.

Sobre o VRM, o arranjo de 4+1 com duas powerstages por fase, aliados ao decente dissipador entregaram excelente desempenho térmico mesmo com o Ryzen 9 7900 com PBO ativado, um claro indicativo que ela também não deverá ter dificuldade alguma para levar um Ryzen 9 7950X ou qualquer coisa mais forte que venha a ser lançada no futuro.

Em relação ao preço, a ASRock B650M-HDV/M.2 pode ser encontrada por algo entre R$800 e R$1000 no mercado nacional, o que diante dos resultados apresentados, a coloca como uma das melhores opções para aqueles que pensam em embarcar no socket AM5, claramente sendo capaz de entregar desempenho máximo por um preço relativamente baixo, portanto, fica a nossa recomendação para esse modelo.

E por hoje é só! Dúvidas, críticas e sugestões são bem-vindas! Até a próxima!
