Colorful CVN X570 GAMING PRO V14 – Um update de bios e… Novidades?

Fala pessoal, tudo jóia?

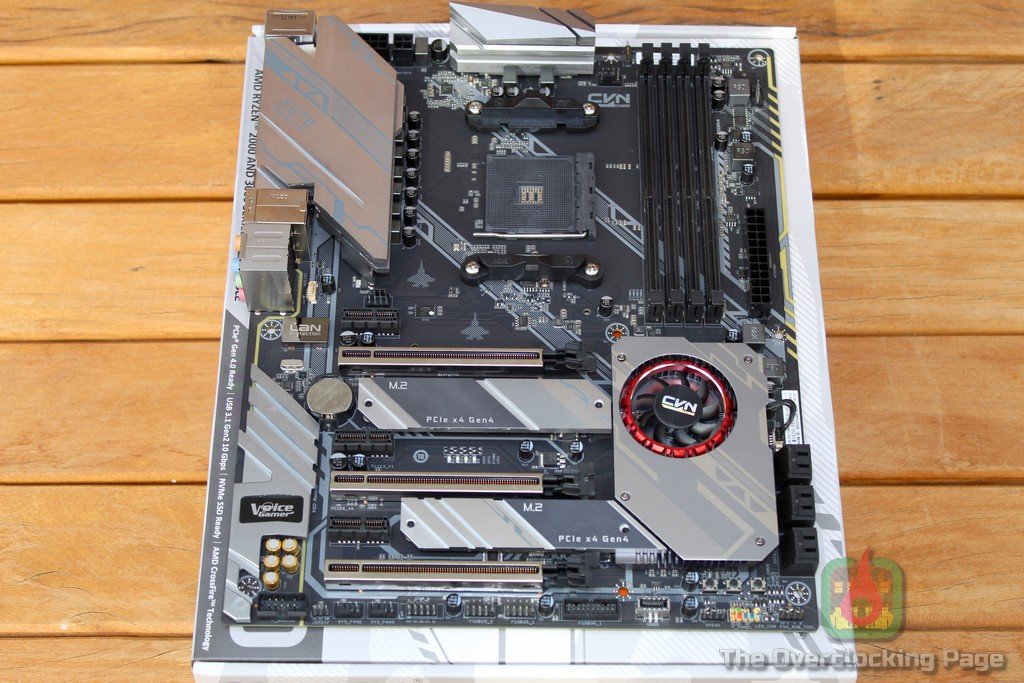

Uns dias atrás publiquei o review da Colorful CVN X570 Gaming PRO V14, que trata-se de uma placa-mãe X570 no formato ATX com foco no custo beneficio, sendo até o presente momento, uma placas mais acessíveis disponíveis no mercado brasileiro com essa configuração, entretanto, apesar da mesma ter se mostrado bastante sólida naquilo que diz respeito a qualidade de construção, ela ficou devendo (e muito) na UEFI e com isso fui obrigado a concluir que até aquele momento, essa não seria uma boa aquisição.



Passaram-se alguns dias e o fabricante liberou uma atualização de BIOS, a 1008, que trás nas notas de lançamento os seguintes tópicos:

1) Add AMD ABBA patch to improve CPU stability of Matisse & PICASSO series。
2) Optimize CPU overclocking performance。

Isso é muito bom, afinal de contas, a única versão disponível até então usava o AGESA 1002 e o 1003ABBA trás junto o ultimo SMU FW que corrige o comportamento do Precision Boost nos CPUs de 3ª geração, algo que infelizmente não tenho como testar no momento devido ao fato de que a frequência de boost varia com a qualidade da amostra e meu R5 3600 por ser uma peça binada, nunca teve problema para atingir os 4.2GHz do boost.

Mas vamos ao que interessa! No review, fiz as seguintes observações acerca da UEFI dessa placa:

Em relação a UEFI, a interface da mesma não é das piores, porém, se classifiquei as B350GT3/B350GTN como “soviéticas”, a Colorful conseguiu ir MUITO além, exemplificando, a organização dos menus não é dos melhores, alguns ajustes carecem de descrição, muitas opções relativas aos ajustes de memória estão faltando e para piorar, os poucos ajustes de timings disponíveis estão em hexadecimal, não existe opção para ativar o XMP sendo que no lugar existe algo chamado “Easy OC” que nada mais é do que perfis de fabrica com clock e timings primários pré-ajustados, os únicos ajustes de tensão disponíveis são para o CPU (CPU VID Boost), memória (DRAM Voltage) e o ajuste de multiplicador do CPU possui granularidade de 1X ao invés de 0.25X como os Ryzen permitem. E como se isso tudo não bastasse, existe uma série de bugs bastante óbvios de se verificar, por exemplo, os Debug Led só funcionam corretamente enquanto usando um Ryzen de terceira geração permanecendo com todos os leds ligados se estiver usando um CPU anterior.

Para atualizar a UEFI, basta extrair o arquivo com a versão de bios baixada diretamente do site da Colorful em um pendrive, bootar o mesmo no modo UEFI, seguir esse guia da Shuttle e no final utilizar o comando “AfuEfi.efi JX570022.ROM /p /b /n /x /k” (sem aspas) para atualizar a UEFI. Existe também o script “update.nsh” que roda exatamente esse mesmo comando, entretanto, para usa-lo, vai ser necessário edita-lo pois até o presente momento existe um pequeno erro de digitação nele (comandos /p /b estão juntos), o que acaba dando erro na hora de executa-lo.

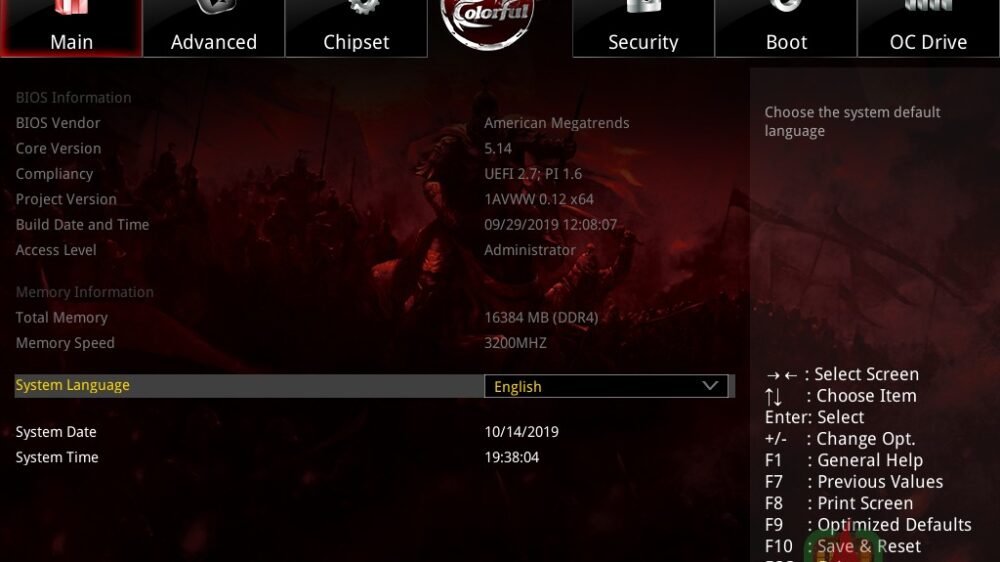

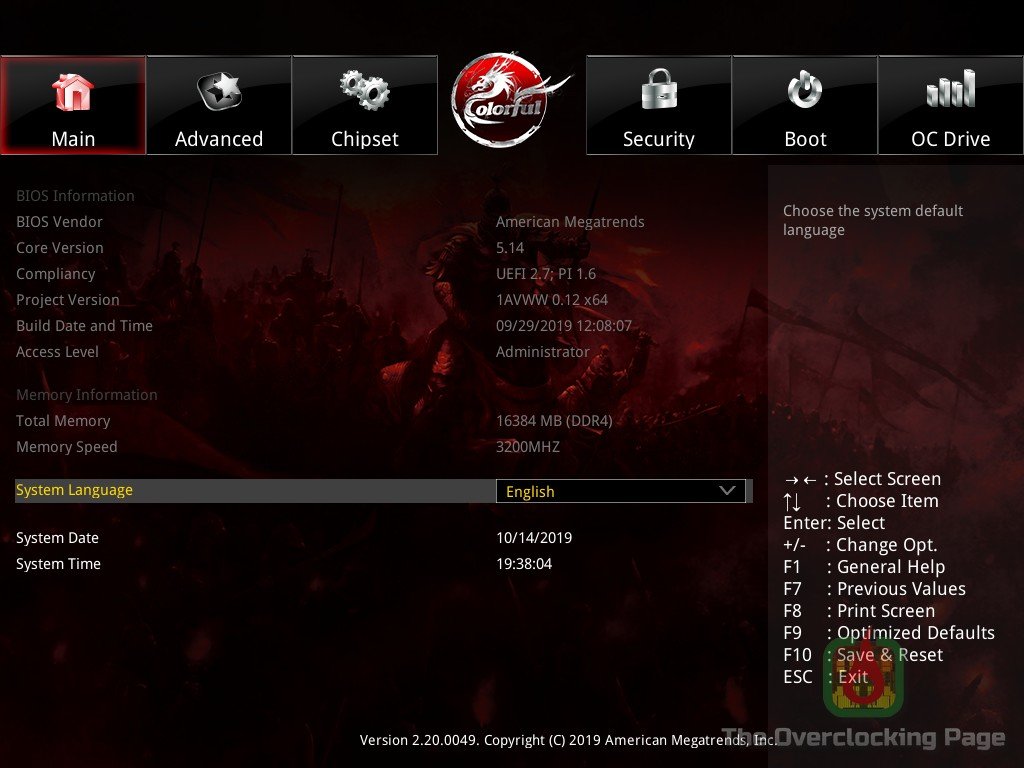

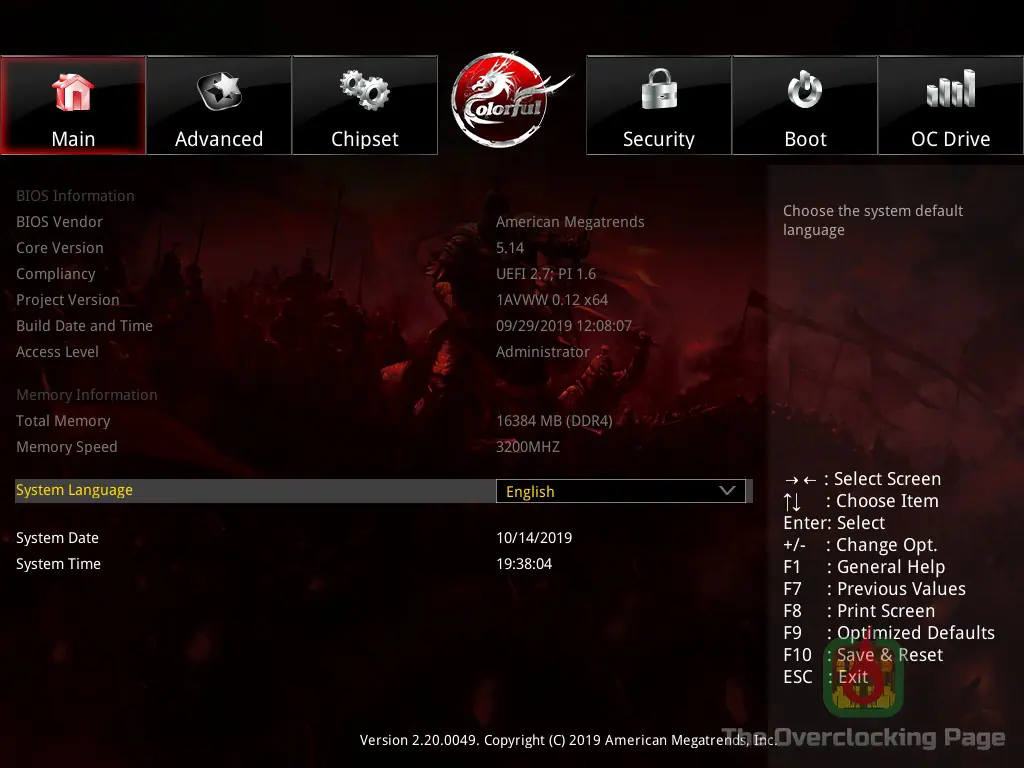

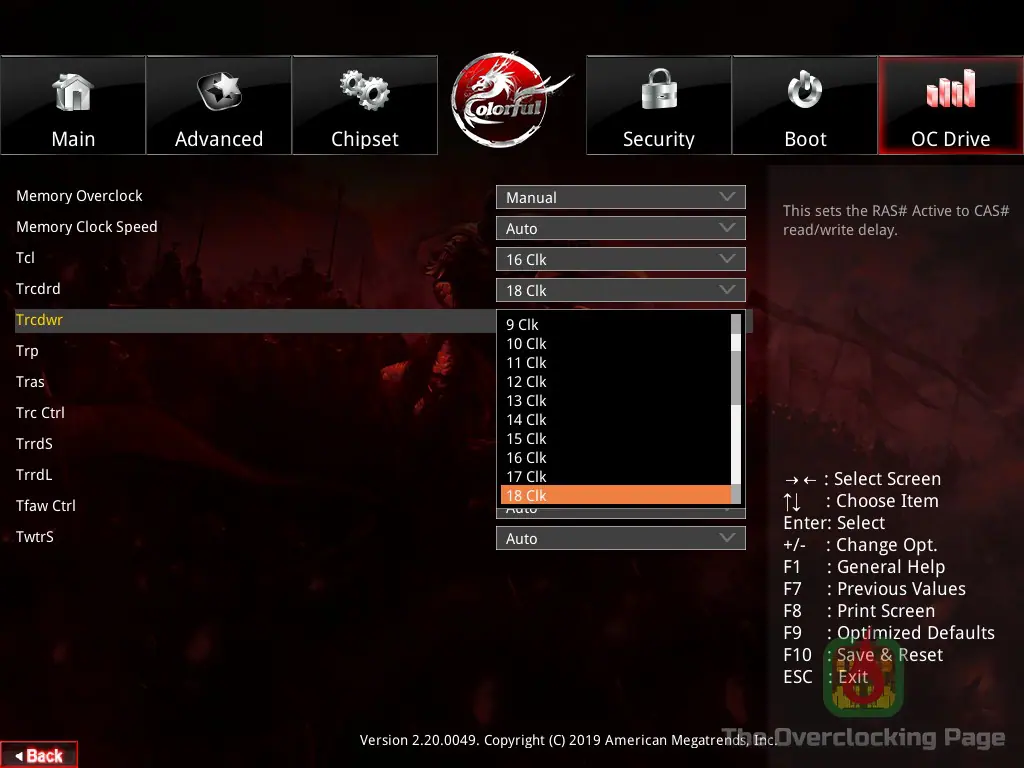

Feita a atualização, devo dizer que a interface continua exatamente igual, os ajustes disponíveis tal qual suas limitações são as mesmas. De ponto positivo, a Colorful mudou os ajustes dos timings para numeração decimal, o que é alguma coisa e pode ser visto na galeria abaixo:

Este slideshow necessita de JavaScript.

A respeito da funcionalidade, antes esses ajustes só funcionavam a contento somente enquanto usando CPU de primeira ou segunda gerações e agora eles também funcionam com os de terceira, ainda que tenha uma importante ressalva a se fazer em relação ao overclock de memória. Enfim, vamos aos testes!

Configuração utilizada:

CPU: AMD Ryzen 5 3600 (Obrigado AMD!)

MOBO: Colorful CVN X570 GAMING PRO V14

VGA: ASRock Radeon 5700XT Challenger

RAM:  2x8GB Crucial Ballistix LT 3200 CL16

REFRIGERAÇÃO: Watercooler custom e IC Graphite Thermal pad

STORAGE: SSD Crucial BX300 120GB

Software utilizado: Windows 10 x64 build 1903, AIDA64 6.00.5134 Beta, TM5 0.12, HWiNFO 6.10, 3DMark Fire Strike.

Objetivo dos testes: Revisitar a Colorful CVN X570 GAMING PRO V14 usando a nova bios com AGESA 1003ABBA, verificar se o fabricante conseguiu sanar os problemas encontrados e descritos no review publicado anteriormente e por fim, verificar como ela se sai com o R5 3600 agora.

Explicações acerca da metodologia adotada ou de como os testes foram conduzidos estão contidas nos textos que acompanham os resultados a seguir.

Resultados:

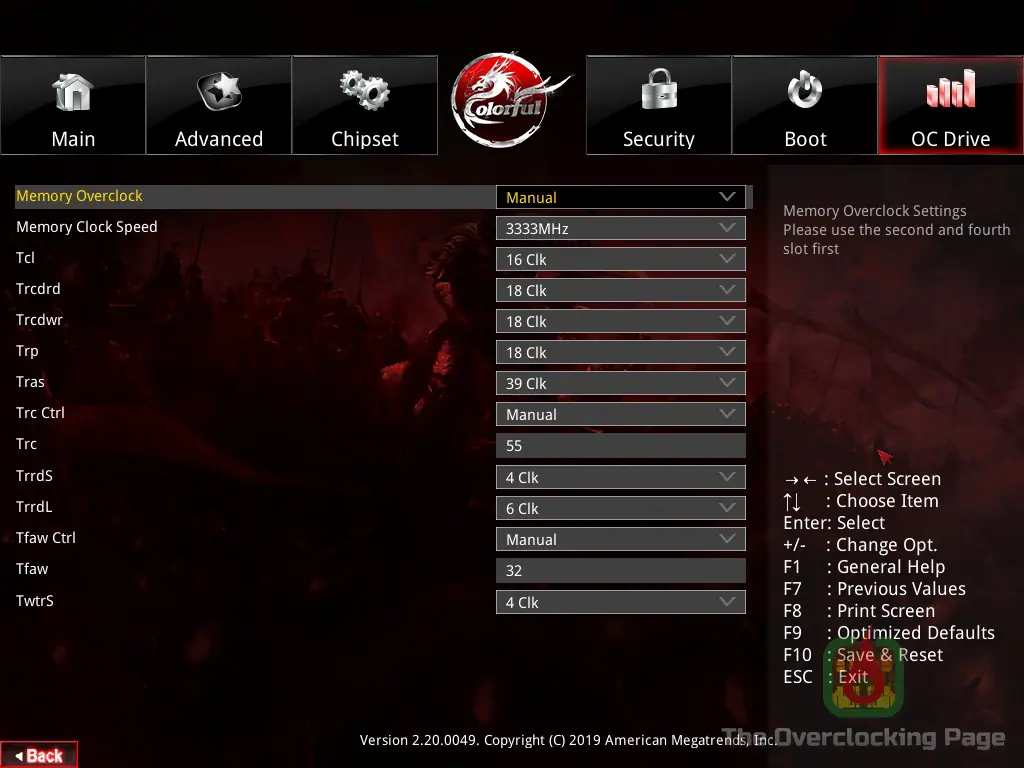

Sobre o uso dessa placa com CPUs de 3ª geração, havia dito no artigo do review que o ajuste de multiplicador estava quebrado e as memórias não iam além dos 3200MHz, independentemente da abordagem utilizada (Easy OC ou Manual) e em relação a esses problemas, a nova bios tratou de resolver essa situação, entretanto, ainda existe trabalho a se fazer no que diz respeito ao overclock de memória, exemplificando, para se conseguir ir a algum lugar usando essa placa, é preciso aplicar a tensão desejada no vdimm em um primeiro momento, salvar a configuração e dai sim partir para os ajustes e se caso venha a desligar a máquina da tomada, cortando assim a tensão de standby, será necessário um Clear CMOS para reestabelecer o funcionamento da placa.

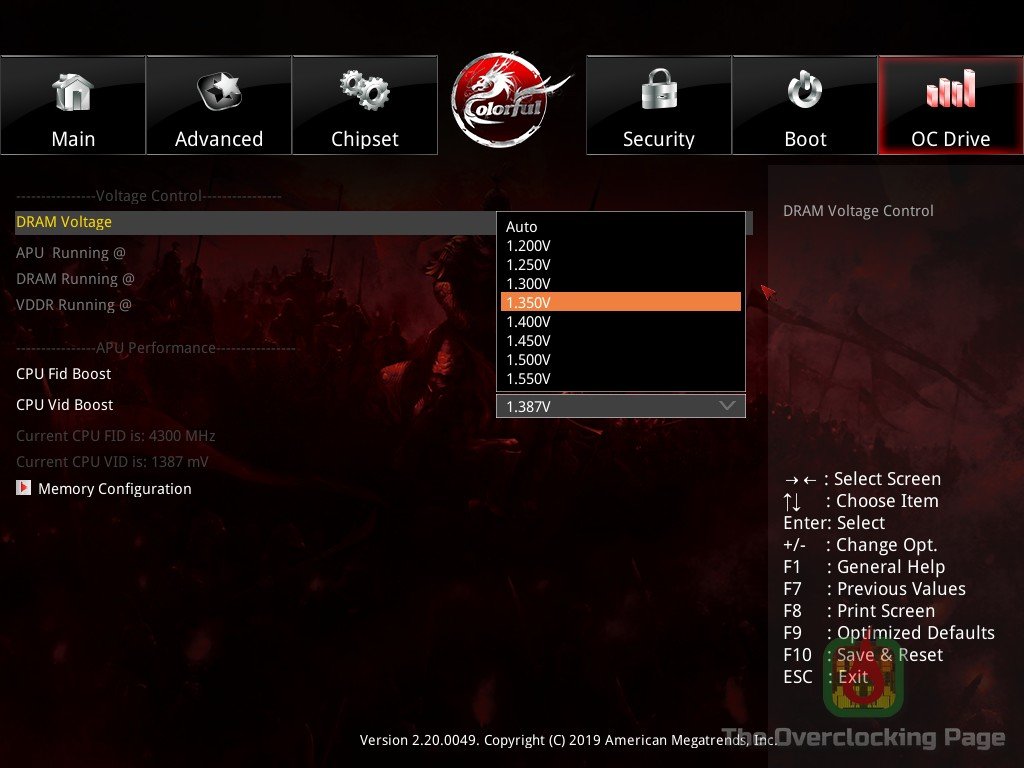

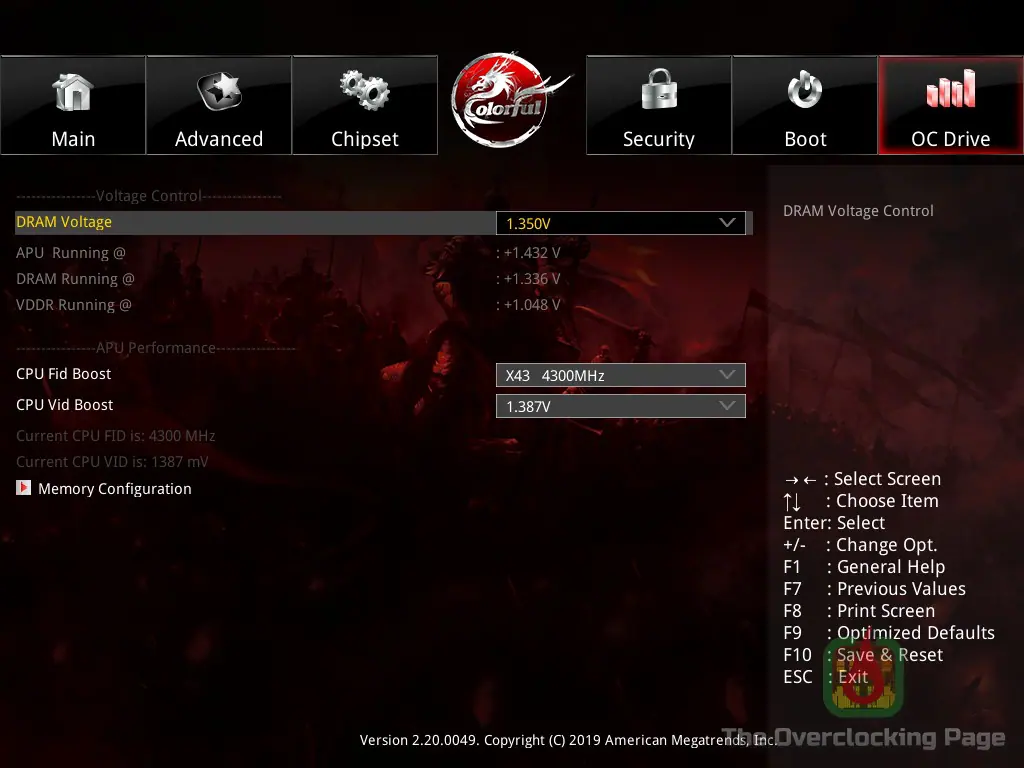

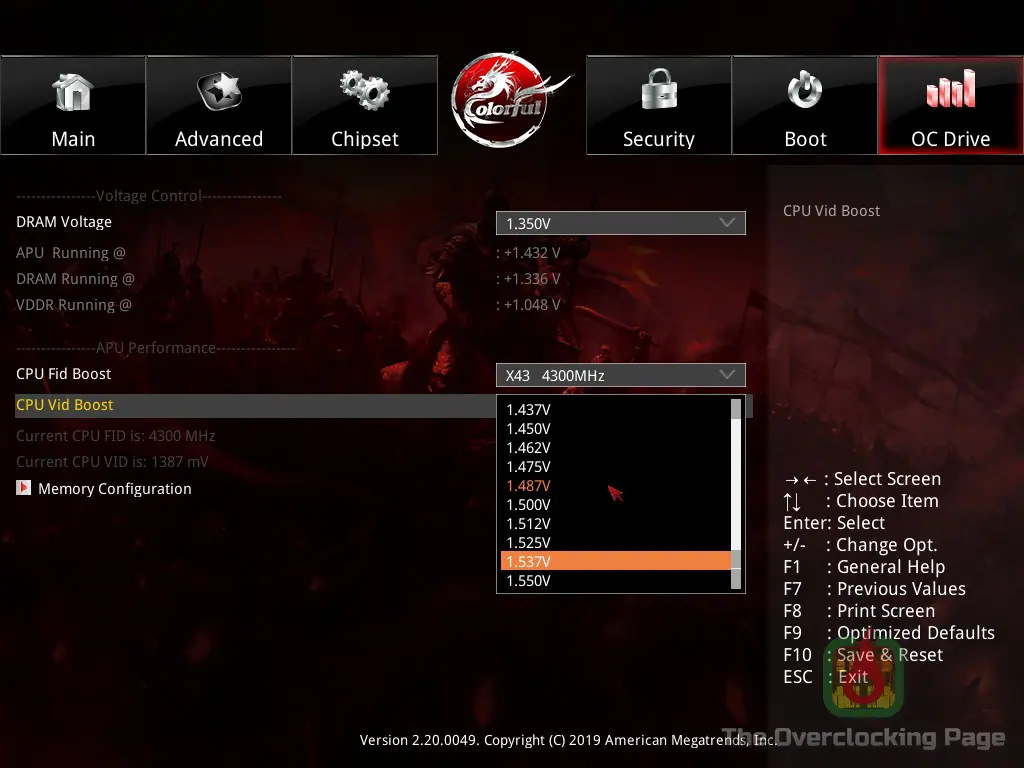

Isso ocorre porque na realidade, existem dois ajustes de tensão para a memória, o VBOOT e o VDRAM, sendo o primeiro referente a tensão das memórias durante o post, especificamente durante o processo de “Memory training” e o VDRAM que é a tensão das memórias após esse processo. Cada fabricante lida com isso de uma forma diferente, alguns disponibilizam esse ajuste para o usuário e outros simplesmente assumem que o VDRAM = VBOOT e está tudo certo, porém, o ajuste do VBOOT é perdido toda vez que a placa é completamente removida da energia sendo necessário contornar esse problema de alguma forma e é justamente esse ultimo ponto que a Colorful precisa implementar! Até o presente momento, o “workaroud” para isso consiste em simplesmente não tirar a fonte da tomada, mantendo a tensão de standby, assim a placa não perde o ajuste.

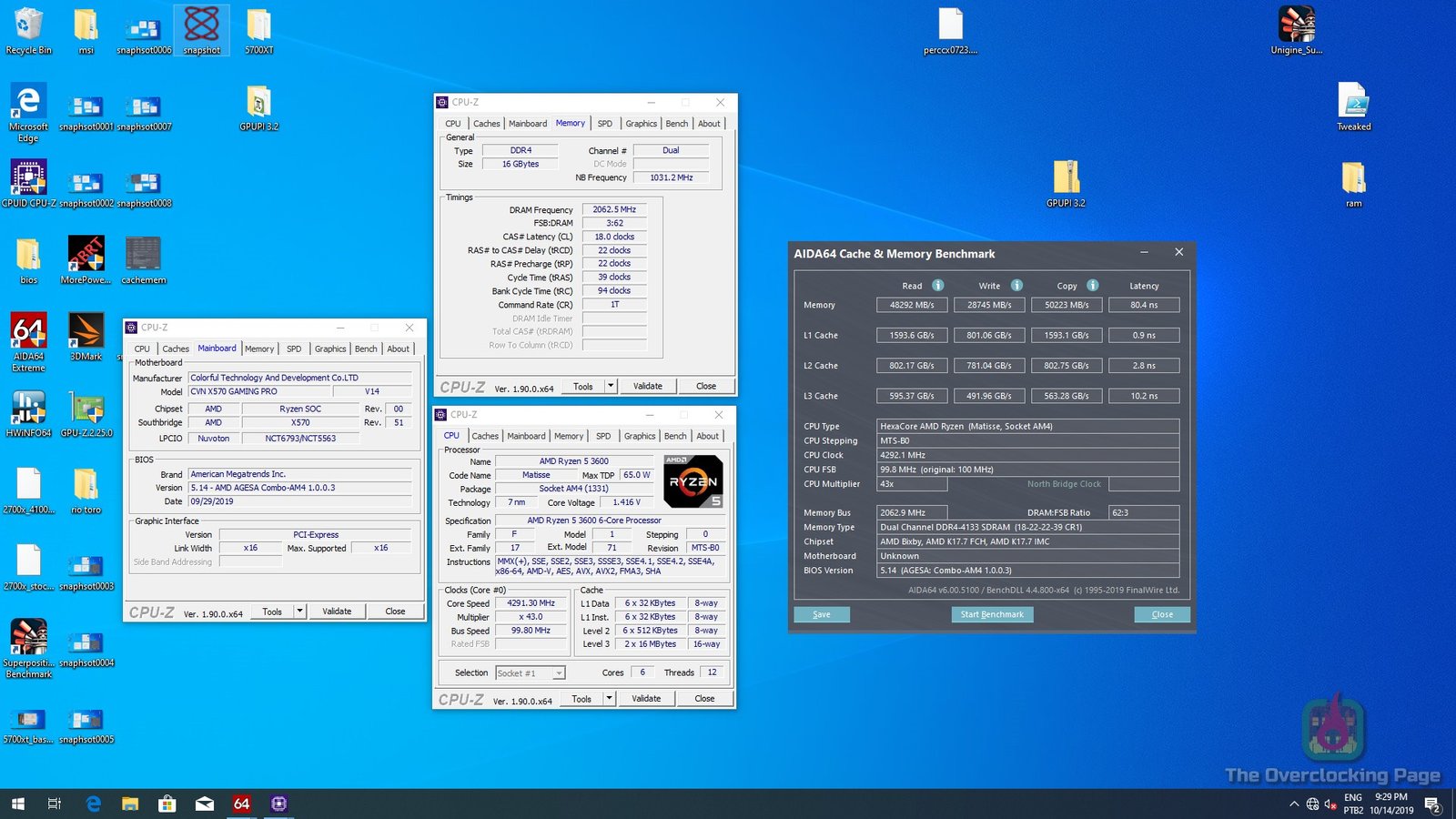

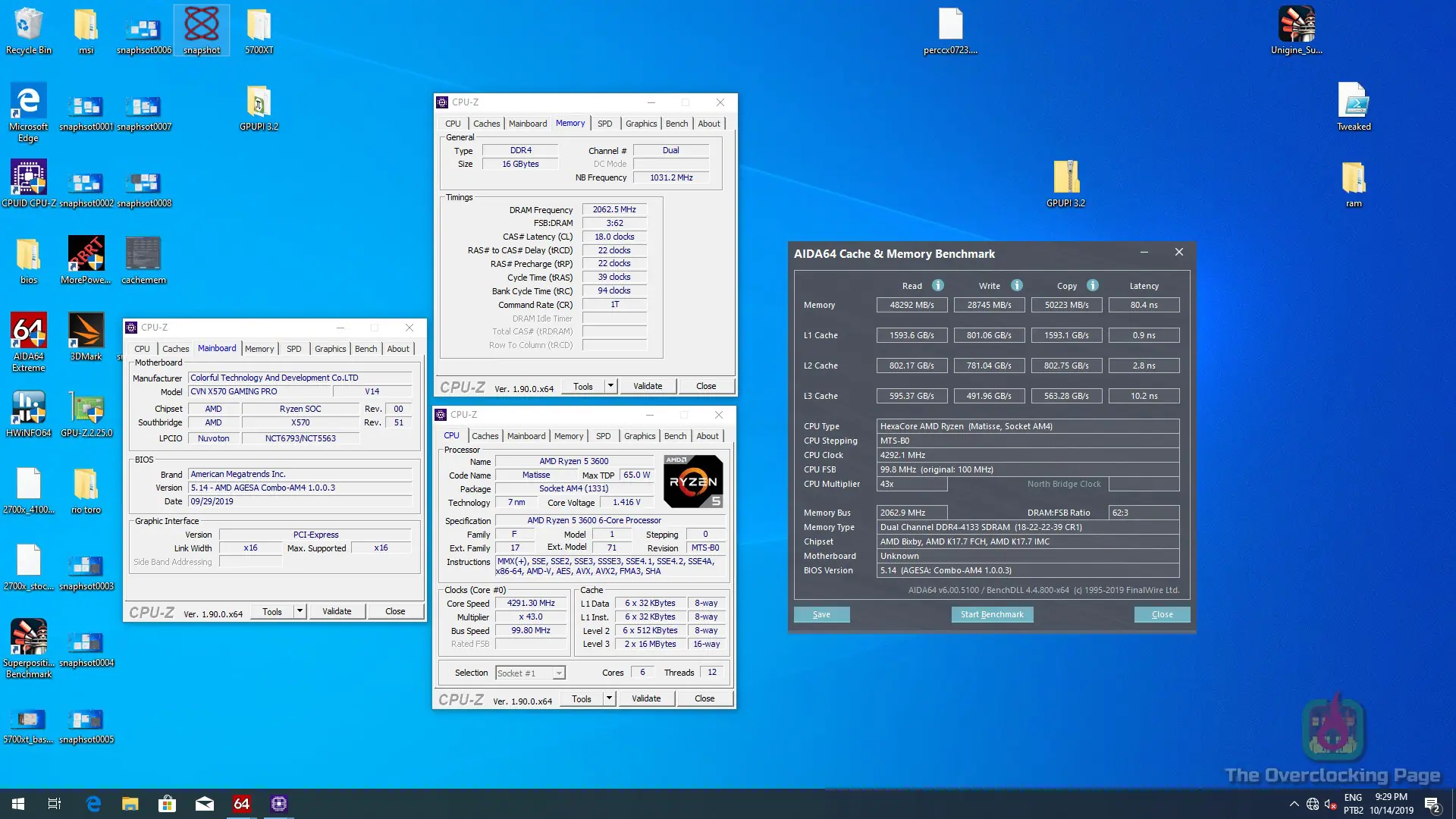

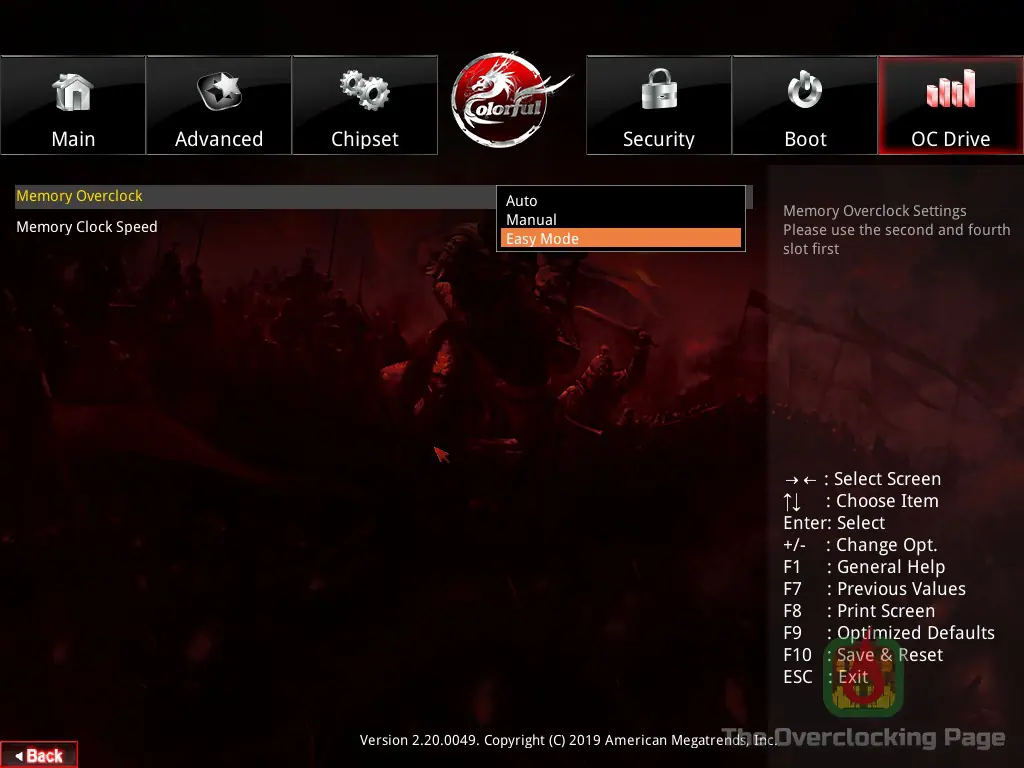

No que diz respeito aos resultados, usando o Easy OC foi possível chegar aos 4133MHz máximos que a placa oferece, entretanto, o desempenho não é dos melhores por conta das latências relaxadas devido ao ajuste automático. Para essa placa, a melhor opção é utilizar a RAM @ 3600MHz pois assim ainda se mantém a proporção 1:1 em relação ao FCLK e o UCLK, apresentando melhor desempenho. Abaixo é possível ver os resultados no benchmark do AIDA e o teste do TM5 completo @ 3600MHz.

“Ah, mas a AMD diz que a melhor opção é utilizar ram @ 3733MHz 1:1”. Sim, porém para isso é necessário ter acesso ao ajuste de FCLK, algo que não existe nessa placa até o presente momento e que muda automaticamente para 2:1 assim que a barreira dos 3600MHz na RAM é quebrada. Uma forma “barata” de resolver isso e a falta de outros ajustes como o do PBO, seria deixar os menus “AMD CBS” e AMD Overclocking” visiveis para o usuário, pois os mesmos contém as opções necessárias.

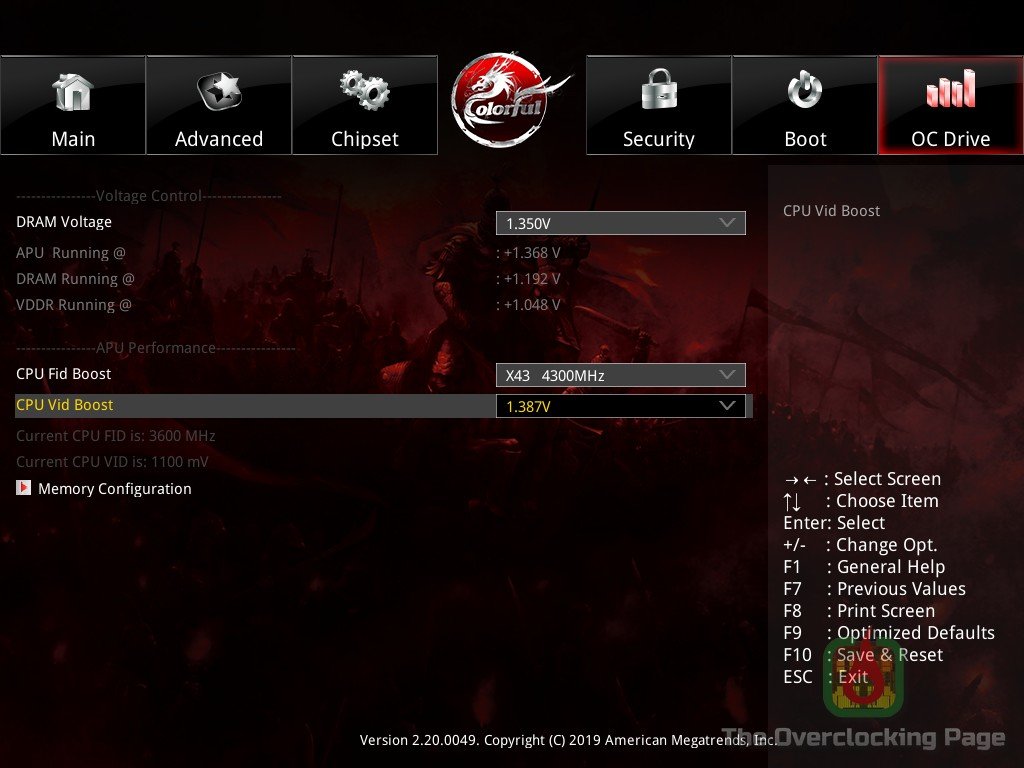

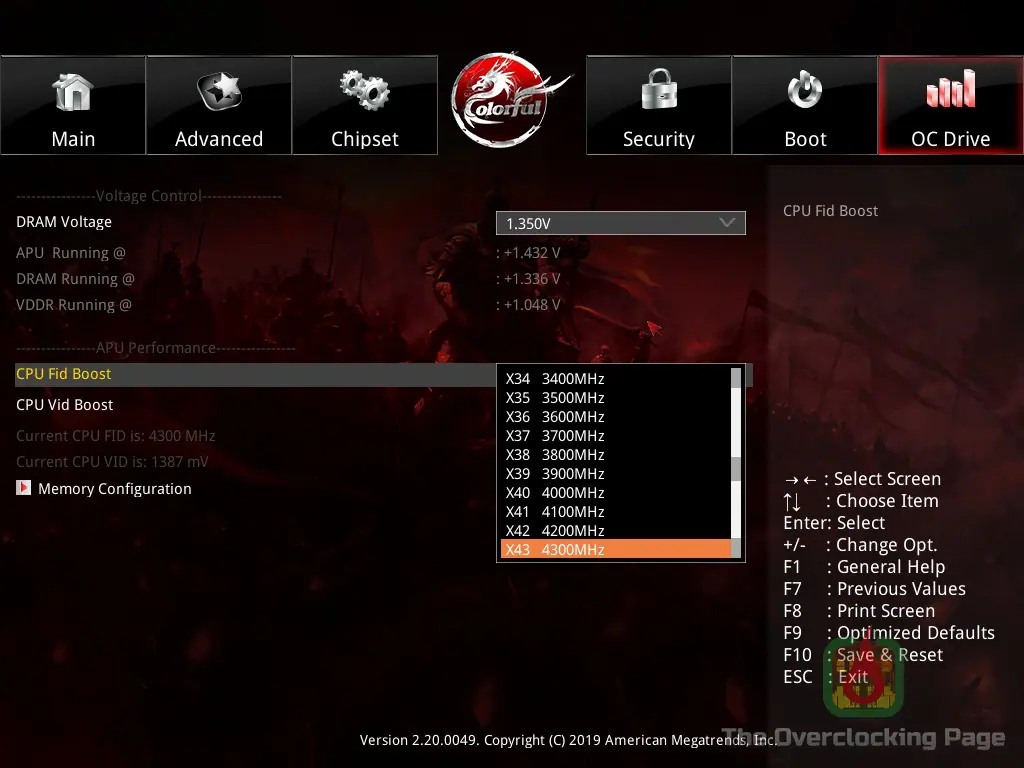

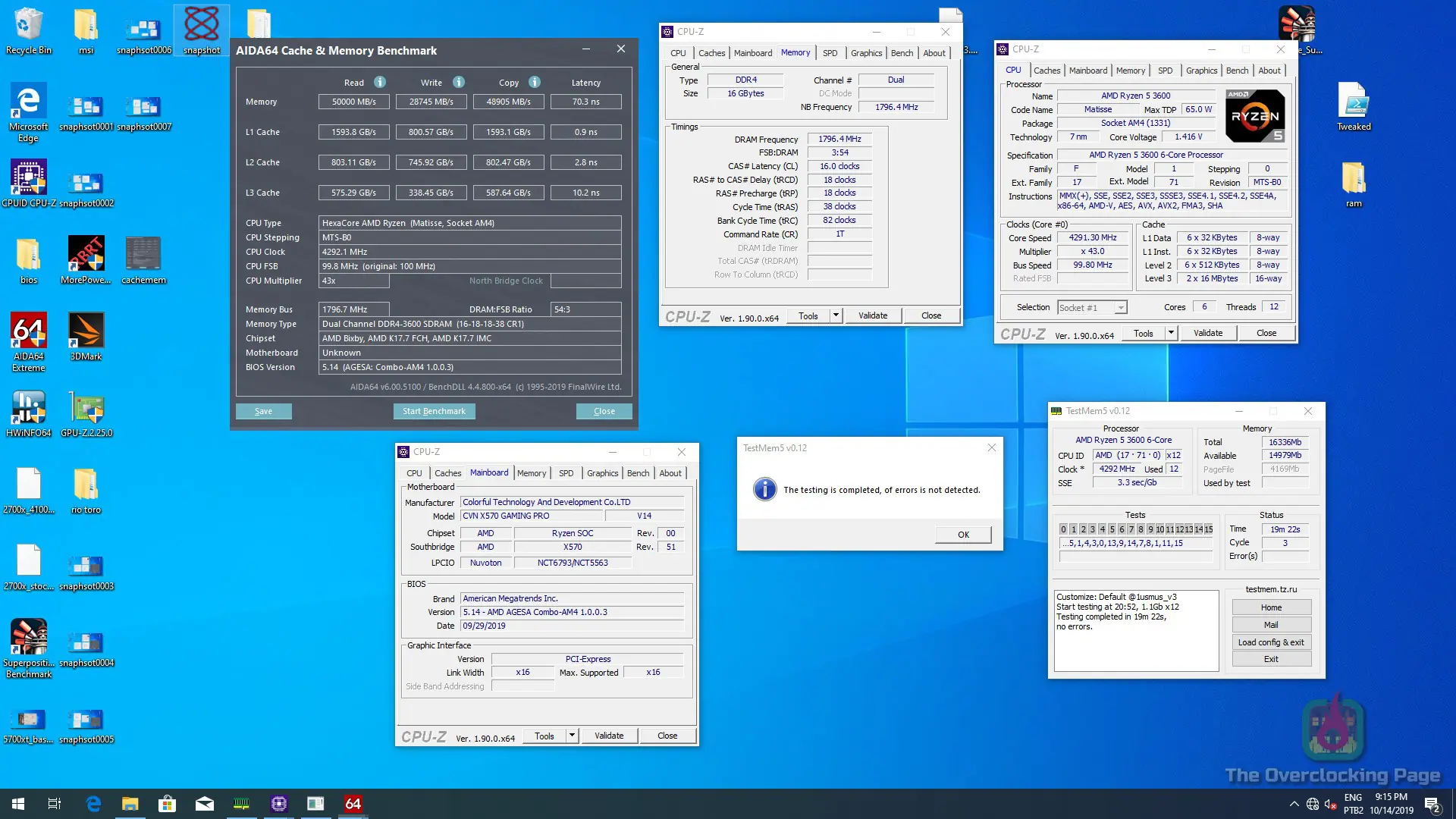

Sobre o overclock no CPU, como é possível ver nos screenshots acima, o R5 3600 está operando com todos os cores @ 4300MHz, portanto, o ajuste de multiplicador agora é funcional nos CPUs de 3ª geração, ainda que a sua granularidade continue deixando a desejar.

Conclusão:

A nova versão de UEFI trouxe uma certa melhora no que diz respeito ao suporte dos CPUs de terceira geração, permitindo agora o overclock via multiplicador e memória, ainda que com ressalvas nesse ultimo caso. No que diz respeito as opções disponíveis, tirando que agora os poucos ajustes de timings das memórias disponíveis estão usando numeração decimal, todo o resto continua igual, com granularidade dos ajustes deixando a desejar, recursos importantes como o PBO ausentes, ajustes de timings faltando e etc.

Portanto, a conclusão do artigo original continua inalterada no que diz respeito a não recomendação de compra, porém, se você já possui uma placa dessas, certamente essa atualização de UEFI será muito bem-vinda e vamos ficar na torcida para que o fabricante em breve apresente uma solução para os problemas que persistem e também implemente as opções que faltam, para dai sim, poder recomendar esse produto. 🙂

Por hoje é só pessoal, até a próxima!
