Review – Jiushark JFK13 Diamond – Um Air Cooler diferentão com bom desempenho!

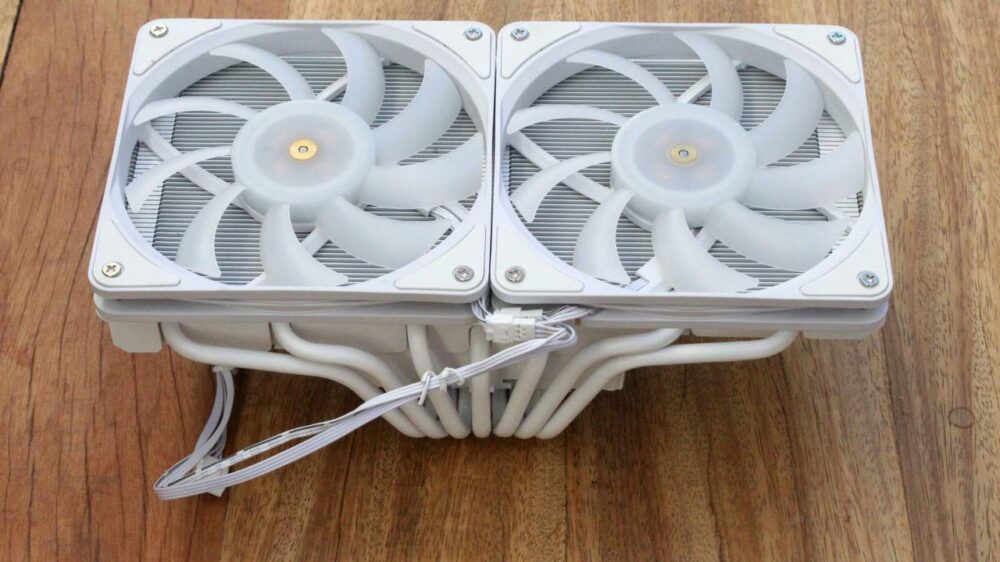

Nesse review iremos analisar o Jiushark JFK13 Diamond, que se trata de um “air cooler” de perfil baixo em formato exótico, que lembra um pouco dissipadores de placas de vídeo e clássicos como o Cooler Master GeminII. Mas será que esse projeto será capaz de competir com dissipadores do tipo torre e os Water Coolers de loop selado? É o que veremos nesse artigo!

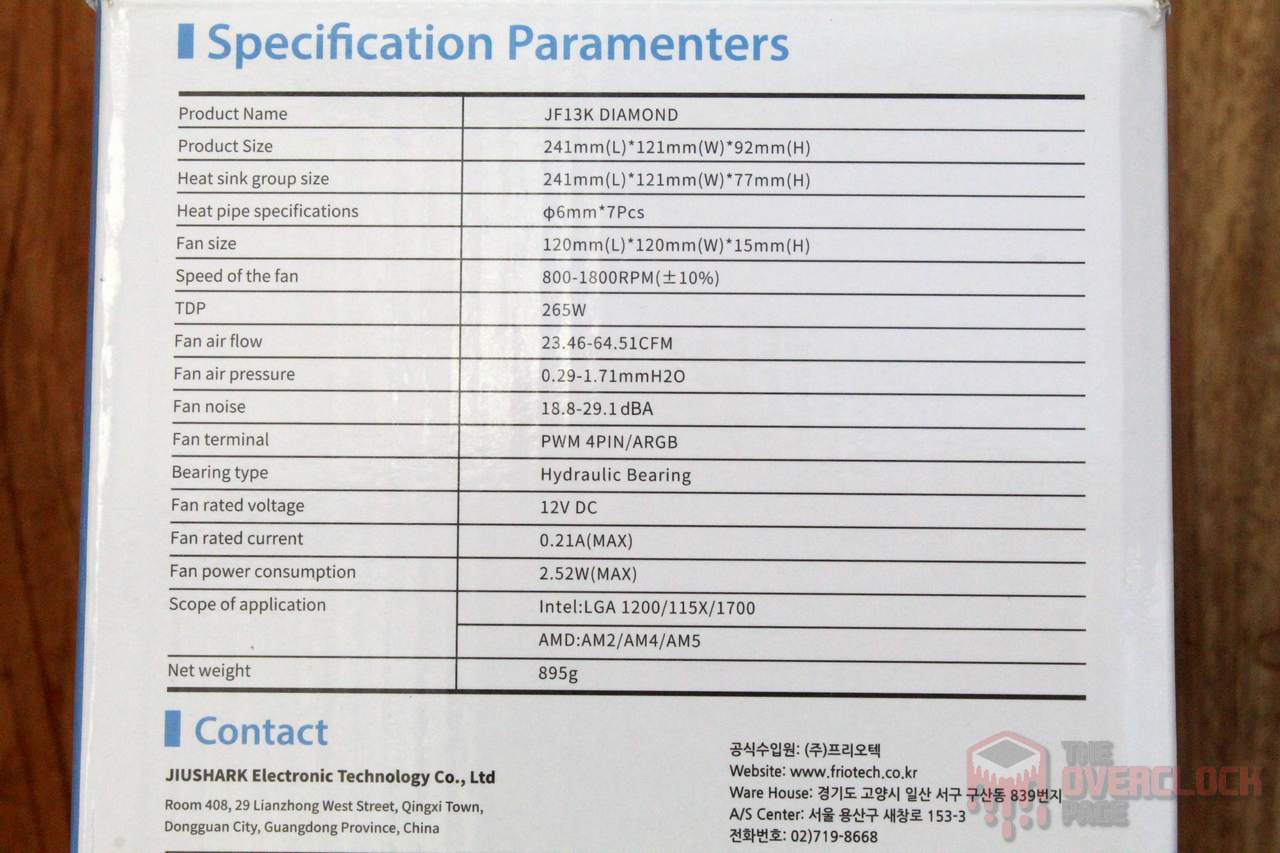

O produto vem em uma caixa de papelão que traz ilustrações do cooler em suas duas versões: preta ou branca, além do seu nome e uma tabela com as especificações na lateral. Esse modelo possui compatibilidade com as plataformas LGA1700/LGA1200/LGA11XX e AM5/AM4/AM3/AM2.

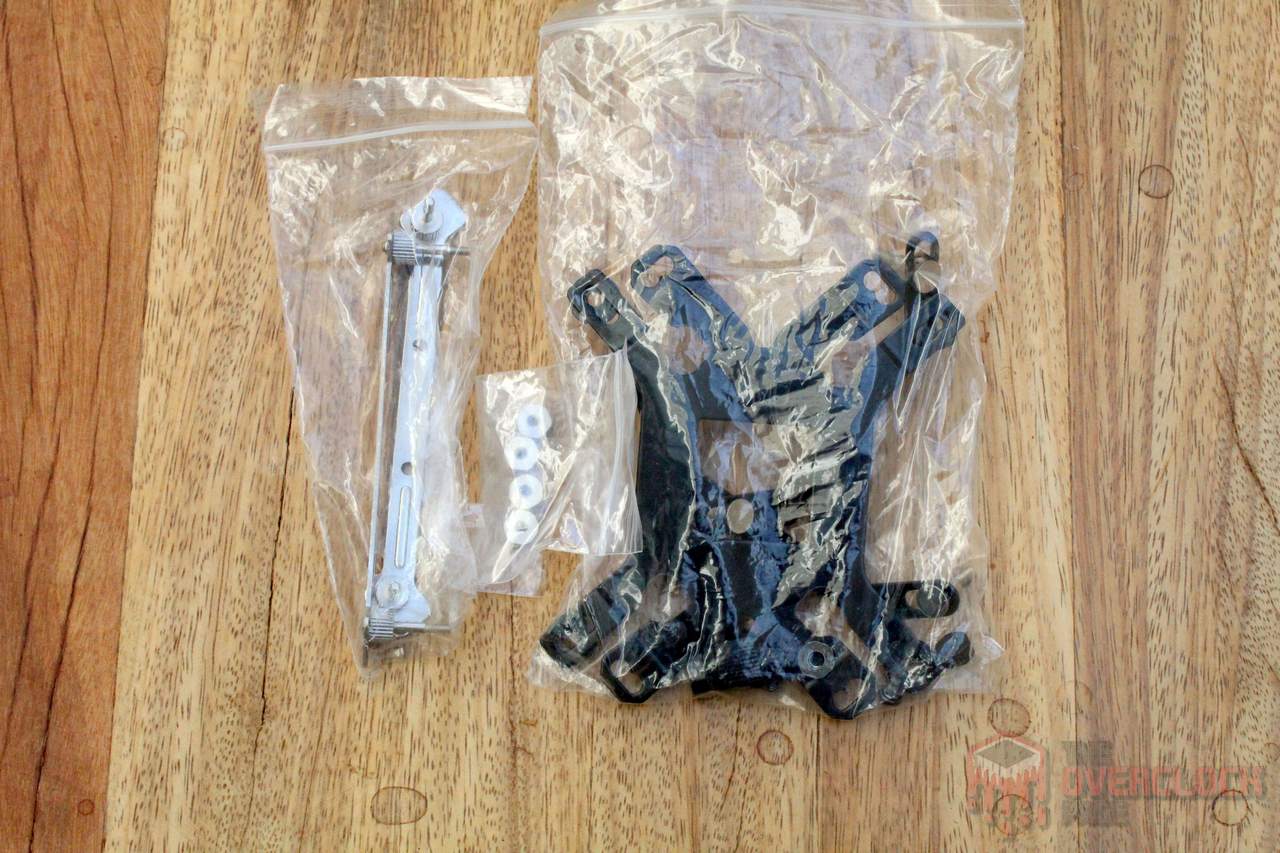

Ao abrir a caixa, o produto vem protegido com espuma e acompanham o pacote, o dissipador, duas fans de 120 mm, um guia de montagem e uma caixa com todos os acessórios necessários para instalação.

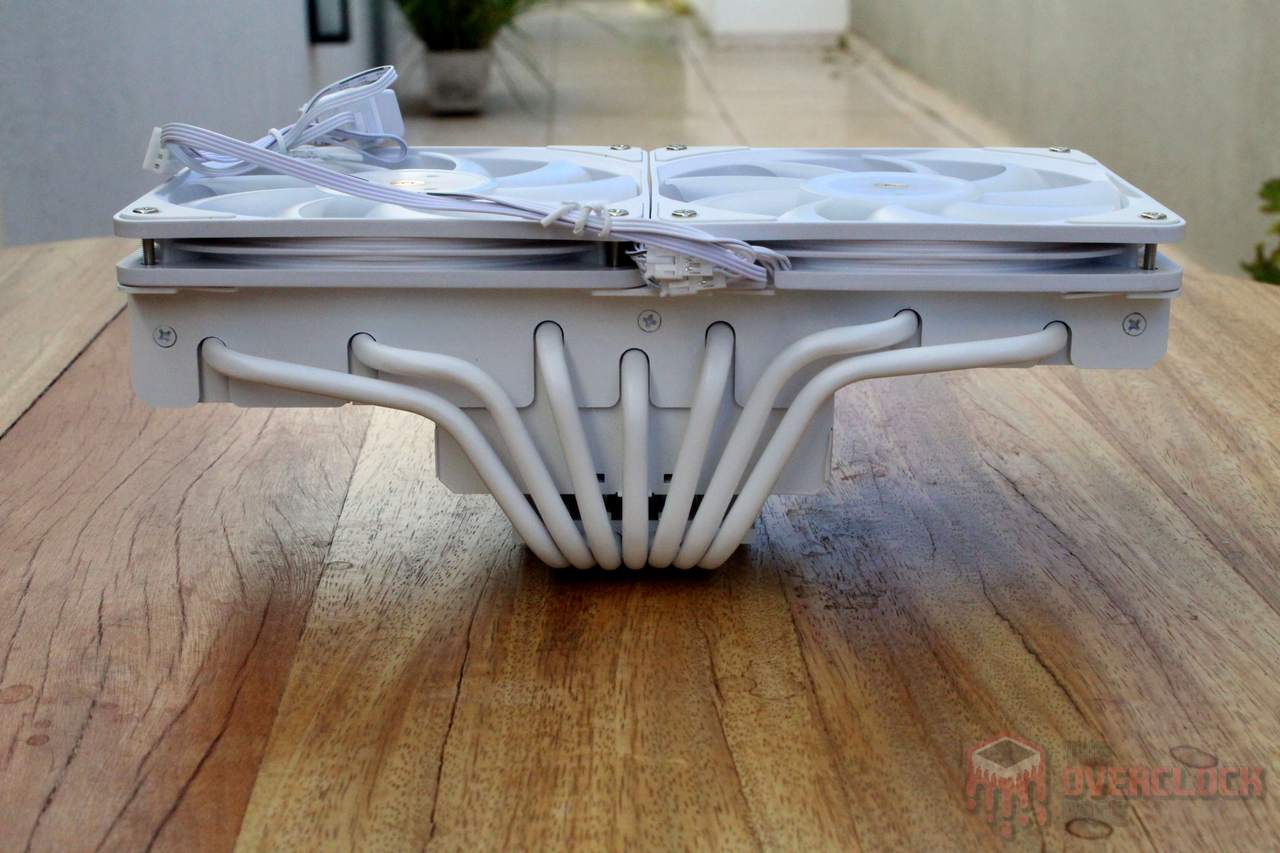

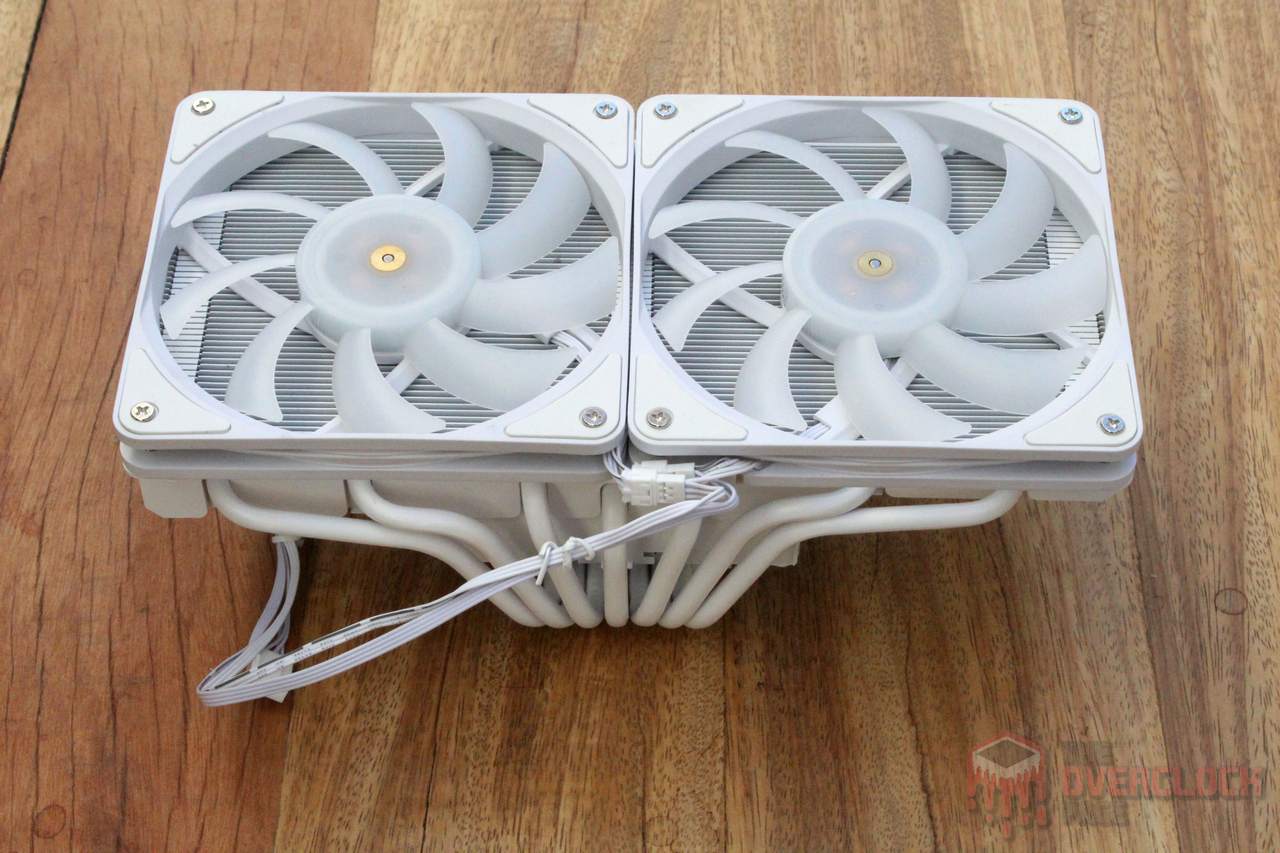

Das suas dimensões, ele possui 77 mm de altura (92 mm com as duas fans slim que acompanham o produto), 241 mm de largura e pesa pouco menos de 900g, o que deixa claro que estamos diante de um dissipador robusto que por conta da sua largura avantajada pode não ser compatível com alguns gabinetes e placas-mãe ITX. Sua base é de cobre niquelado com 7 heatpipes de 6mm e aletas de alumínio.

Outro detalhe importante e praticamente único desse dissipador é que por conta do seu layout, ele acaba cobrindo o VRM e as memórias, o que deve contribuir positivamente para a circulação de ar nessas regiões, porém, é preciso ficar atento a distancia dos vãos, que do lado das memórias é de 59mm e do VRM, de 50mm, afinal, placas-mãe com dissipadores de VRM podem ter problemas com isso, ainda que hoje em dia, sejam raros os modelos que excedam a altura do espelho traseiro.

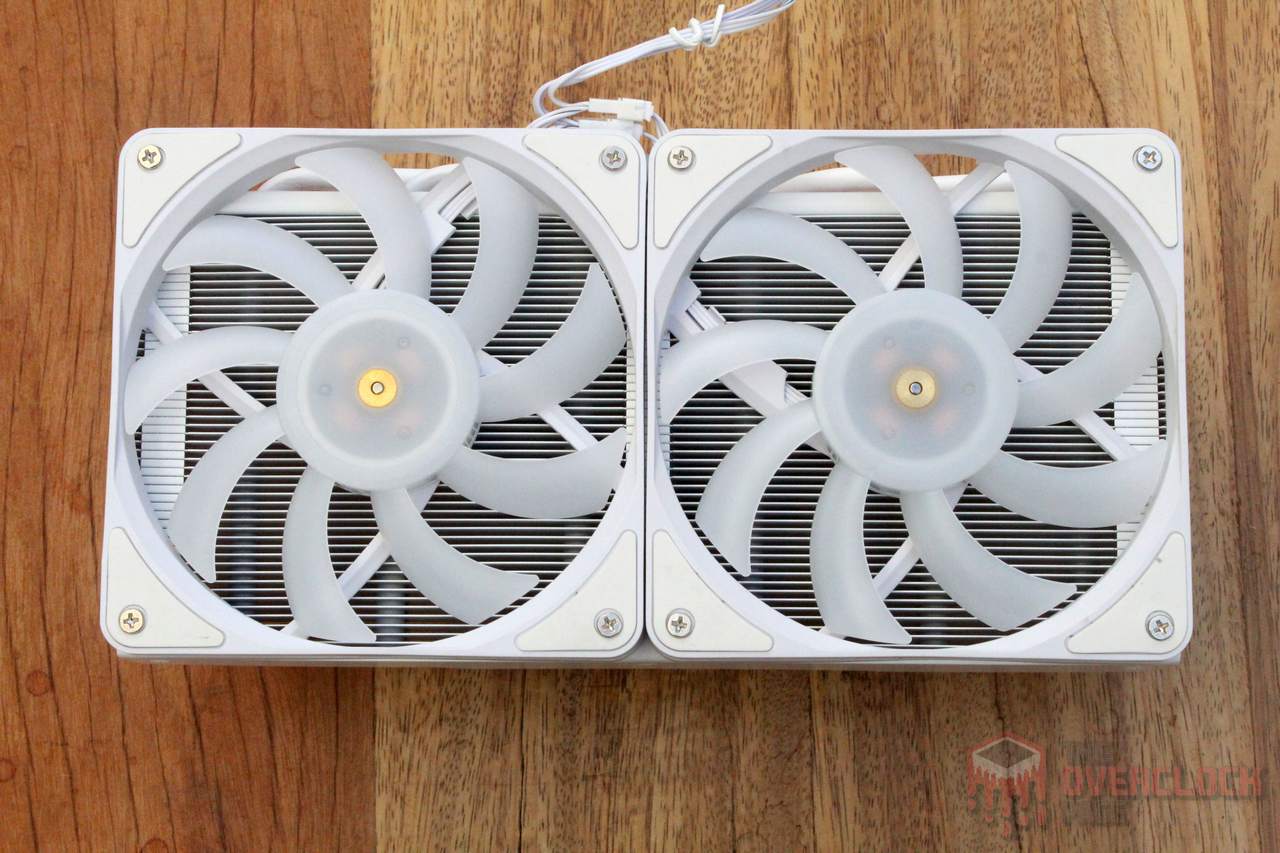

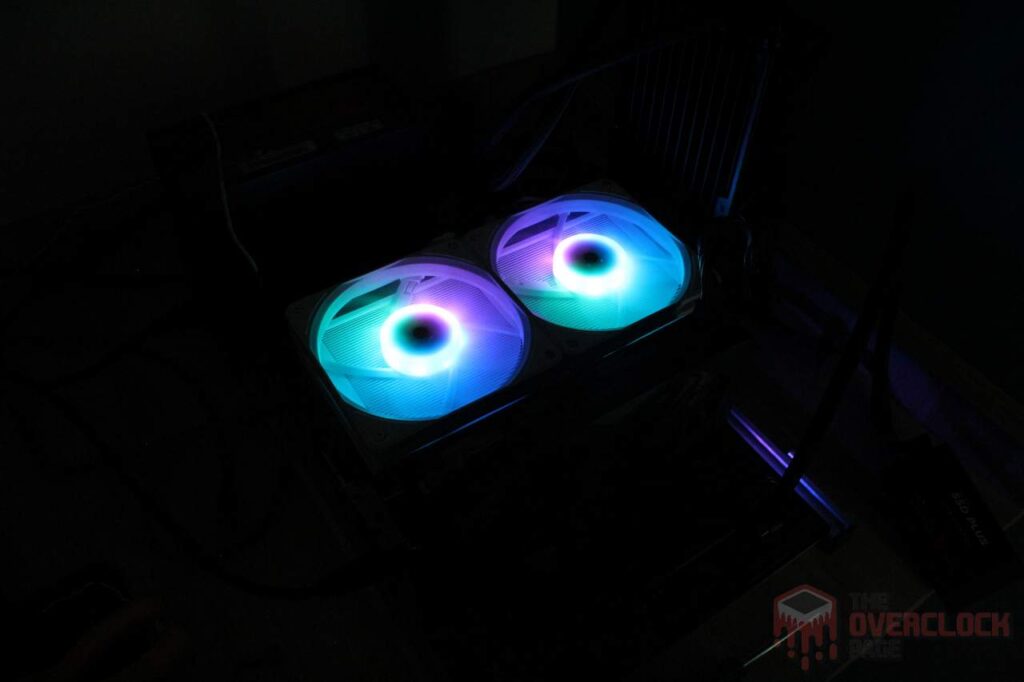

Acomapanham o JFK13 duas ventoinhas slim de 120mm x 120mm x 15mm, com rotação máxima de 1800 RPM±10%, produzindo até 64,51 CFM de fluxo e 1,71 mm-H2O de pressão estática e ruído de até 29.1 dBA. É bom lembrar que na versão branca, essas fans contam com iluminação RGB, enquanto na preta, não.

Infelizmente, não dispomos do aparato necessário para testar ventoinhas, contudo, essas especificações são factíveis e apesar de um pouco otimistas, parecem possíveis de serem obtidas por fans de boa qualidade para essa rotação máxima e dimensões.

O produto não acompanha pasta térmica, ao menos não na unidade testada, que foi cedida pelo Daniel da Atomic PC. 🙂

Instalação

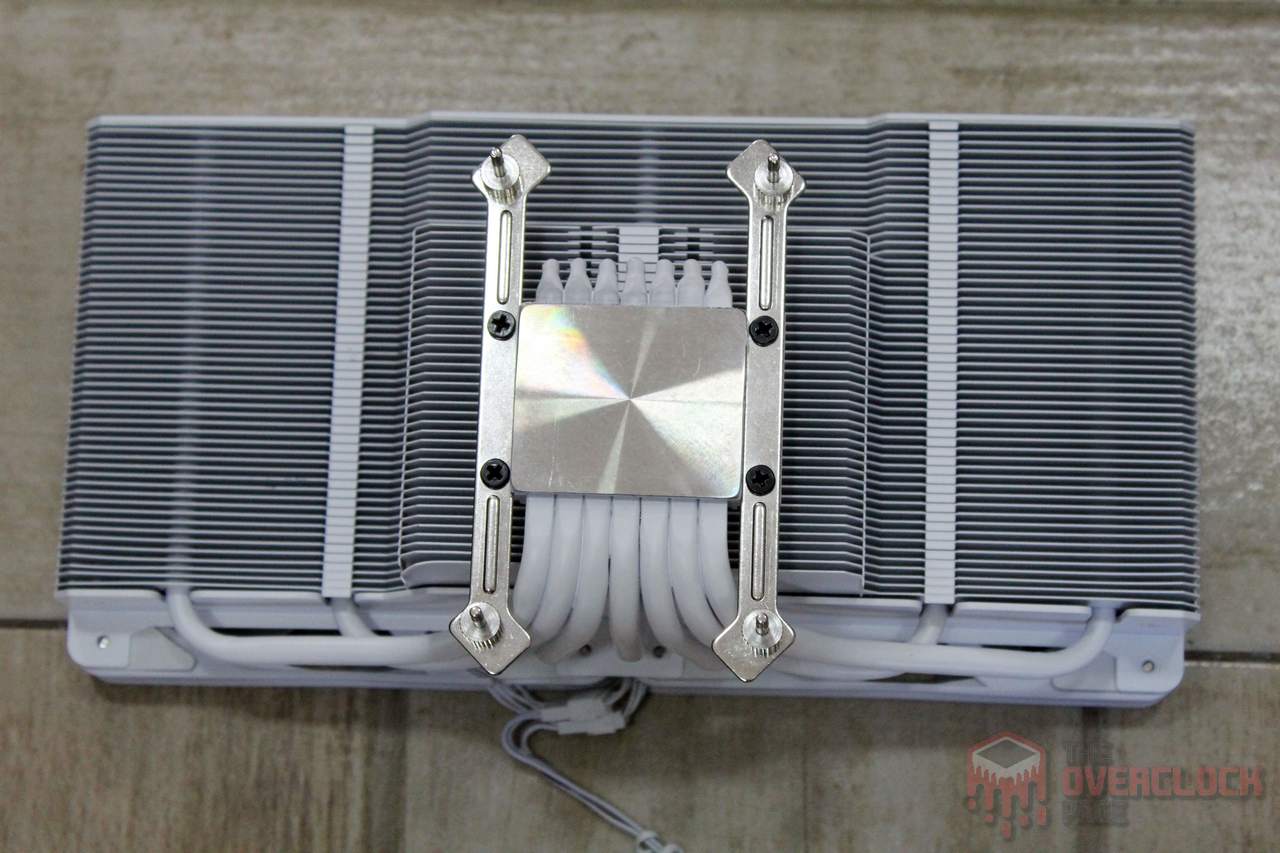

O processo de instalação do Jiushark JFK13 na plataforma AMD é relativamente simples, bastando parafusar os brackets de fixação na base do dissipador, algo comum a plataforma Intel, exceto que nesse caso, os brackets são outros.

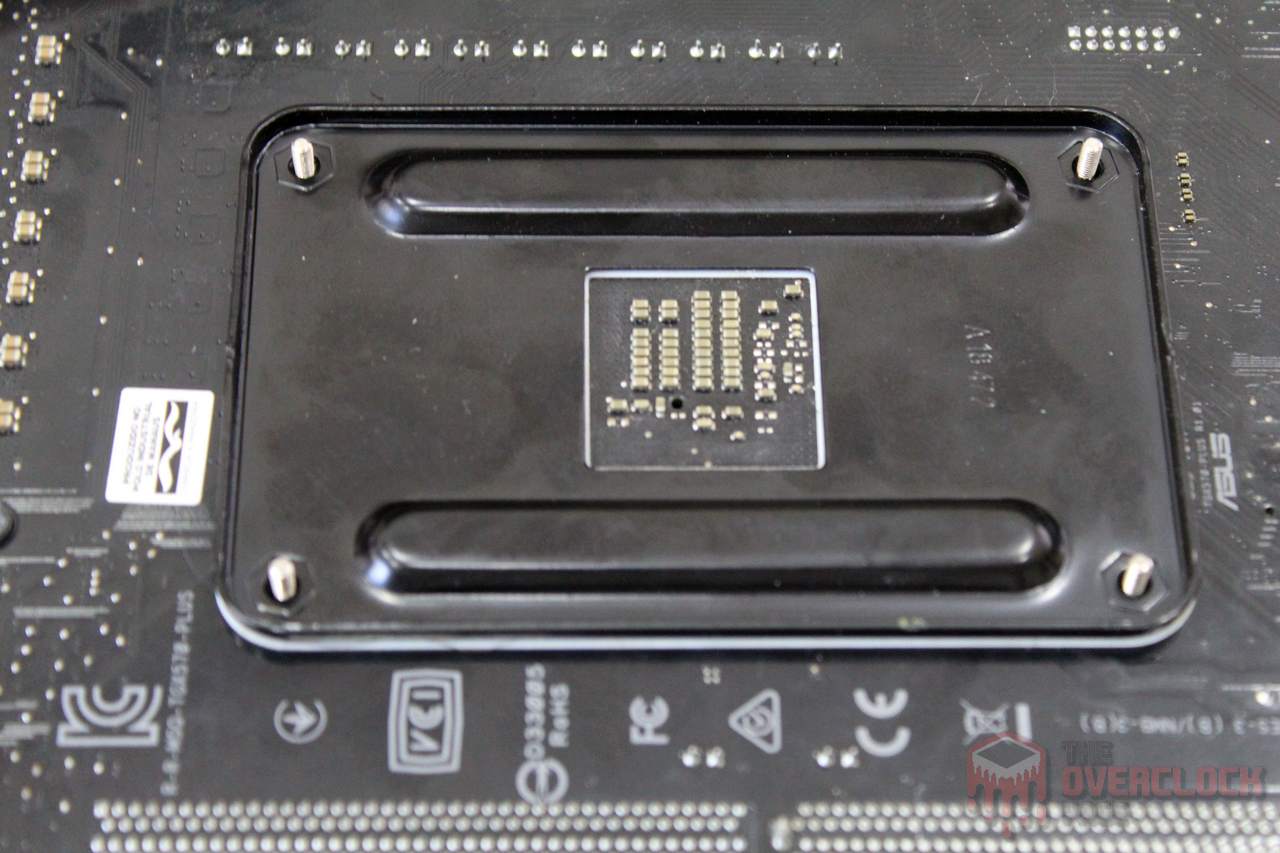

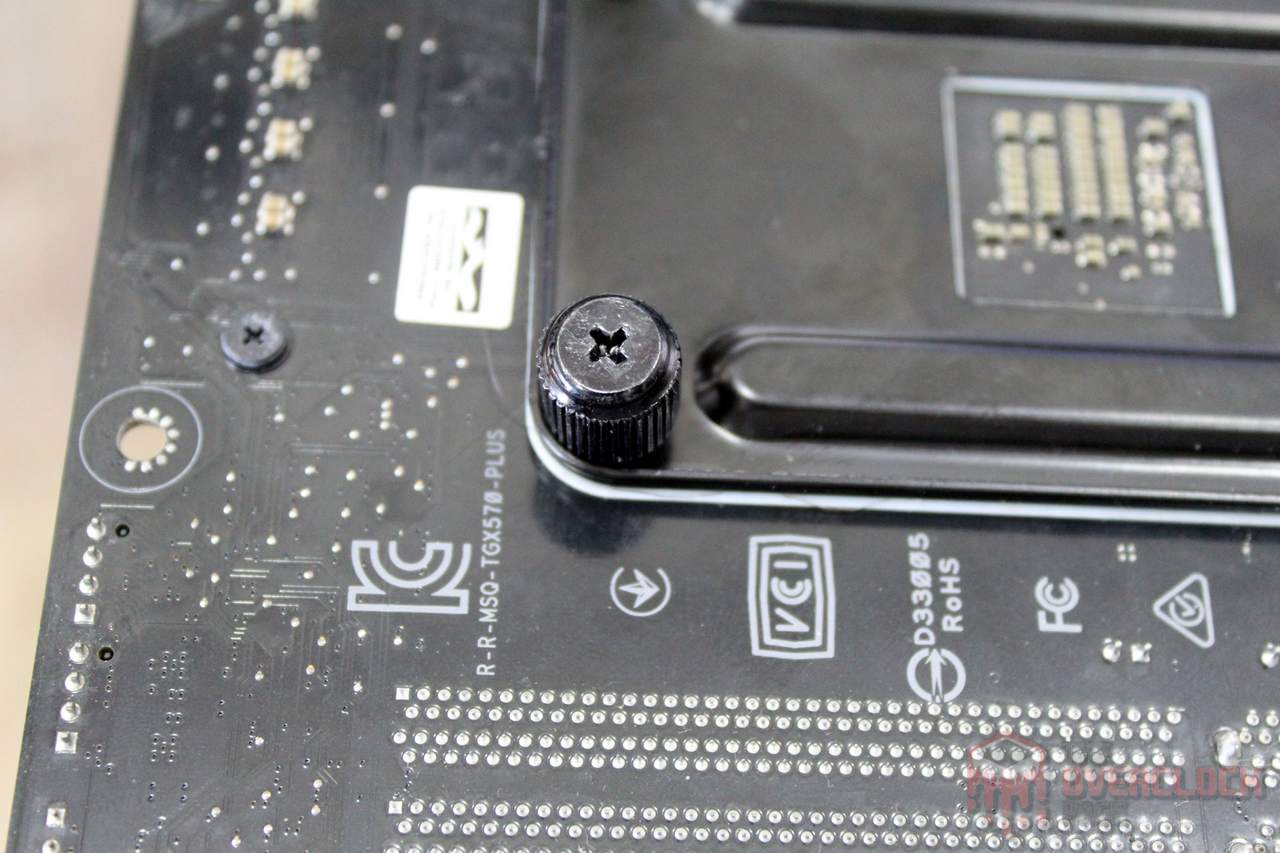

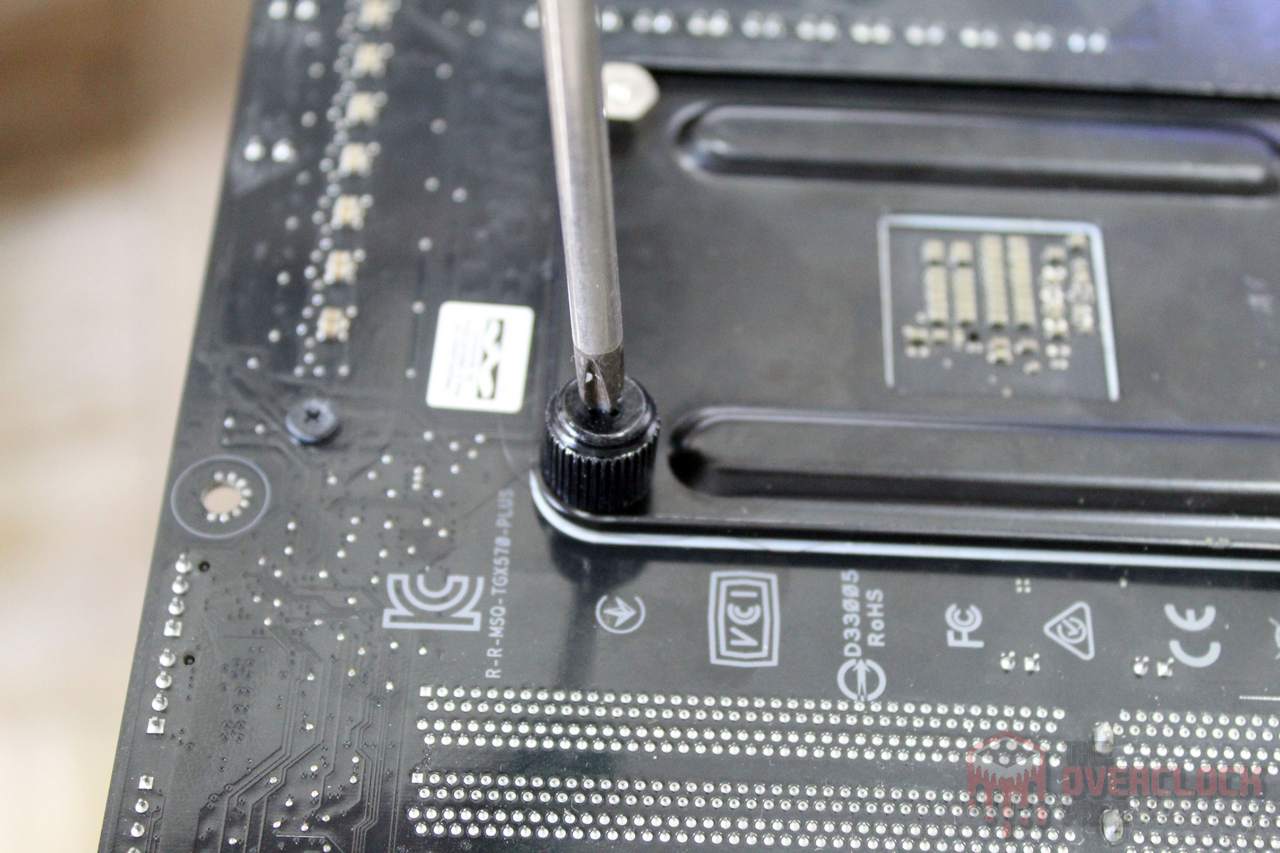

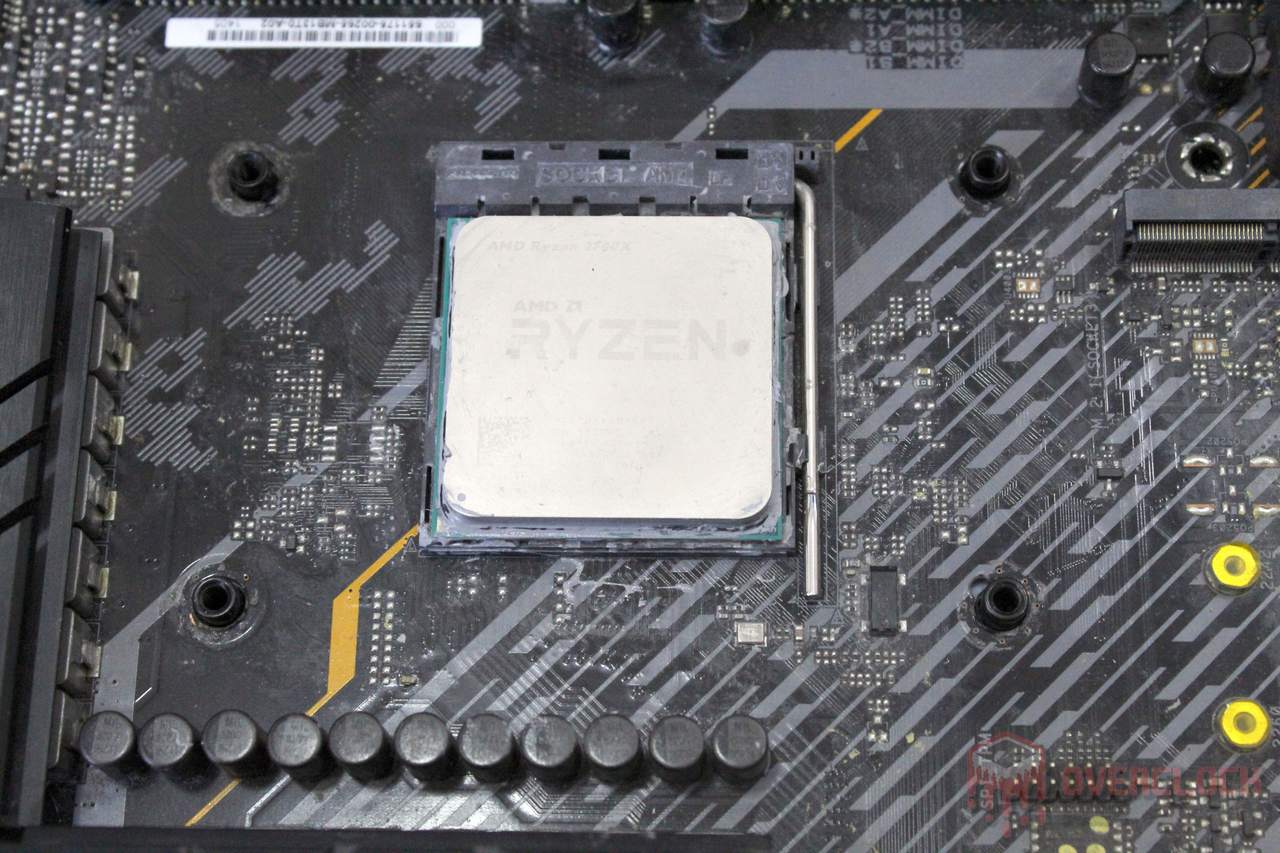

Nas plataformas AMD, é utilizado o backplate padrão que acompanha a placa-mãe, bastando remover os suportes plásticos originais, aplicar a pasta térmica na CPU e montar o dissipador usando as porcas que acompanham o JFK13. Para a plataforma Intel, deve-se utilizar o backplate que acompanha o produto.

Aqui também cabem duas observações:

• Com exceção da plataforma AM5, pode ser um pouco chato fazer a instalação, já que o backplate está solto e pode ficar caindo enquanto não for devidamente parafusado.

• Apertar a porca “até o fim” pode fazer a máquina não dar post, portanto, é recomendável aplicar apenas o torque necessário para que as coisas fiquem bem fixadas.

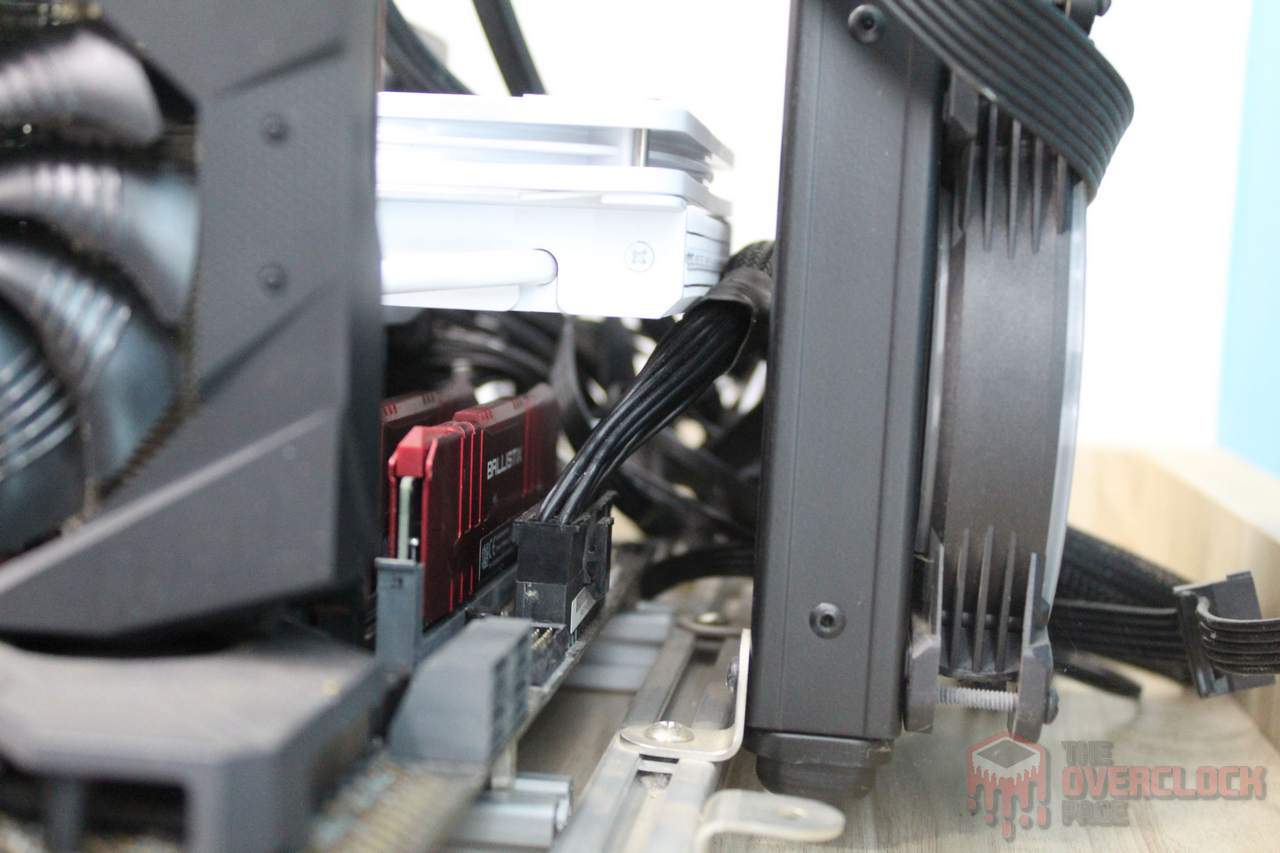

Abaixo é possível ver o resultado final, com Jiushark montado na plataforma AM4. Como era de se esperar, não houve obstrução de slots de memória ou conflito com outros componentes, contudo, o espaço para a manutenção é limitado, logo, é recomendável instalar as memórias antes do dissipador, além de ficar atento a obstrução de conectores (exemplo: ATX, Fan Header, RGB).

As demais especificações do produto podem ser acessados diretamente no site do fabricante.

Configurações utilizadas

CPU: AMD Ryzen 7 2700X (obrigado AMD!)

MOBO: ASUS TUF X570-PLUS/BR

RAM: 2x8GB Crucial Ballistix 3200 CL16

VGA: GIGABYTE RX 5500 XT

STORAGE: SSD Sandisk 120GB

REFRIGERAÇÃO: Jiushark JFK13 Diamond (Obrigado AtomicPC!)

Softwares utilizados: Windows 10 x64 21H1, HWiNFO64 v7.20 e Blender 3.01

EQUIPAMENTOS EXTRAS: Termômetro digital GM1312, UNI-T UT353

Objetivo dos testes: Verificar o desempenho do Jiushark JFK13 Diamond enquanto renderizando a animação “Classroom” no Blender por 30 minutos, tanto com a CPU em stock quanto em overclock. Maiores detalhes sobre os testes e a interpretação dos resultados podem ser encontrados nos textos a seguir.

Nivel de ruído

Para realizar a medição de ruído, o UNI-T UT353 foi posicionado a cerca de 100 cm da bancada com as demais fans, excetuando-se os dos coolers e da fonte, desligados, afinal de contas, a ideia aqui é tentar “capturar” o ruído apenas do ‘item’ que está sendo testado, pois, o restante da configuração do leitor pode ser totalmente diferente do utilizado aqui, por exemplo, com ventoinhas diferentes, bombas de water cooler e por aí vai.

A unidade utilizada é o decibel, que se trata de uma unidade em escala logarítmica, em termos práticos, isso significa que o volume dobra de intensidade a cada 3dB, portanto, o dobro de 50dB não é 100 dB e sim 53 dB, entretanto, o ouvido humano apresenta a sensação de volume dobrado com um intervalo maior, entre 8 dBA e 10 dBA. De todo modo, apenas como referência, um ambiente silencioso como uma biblioteca apresenta nível de ruído na casa dos 30 dBA.

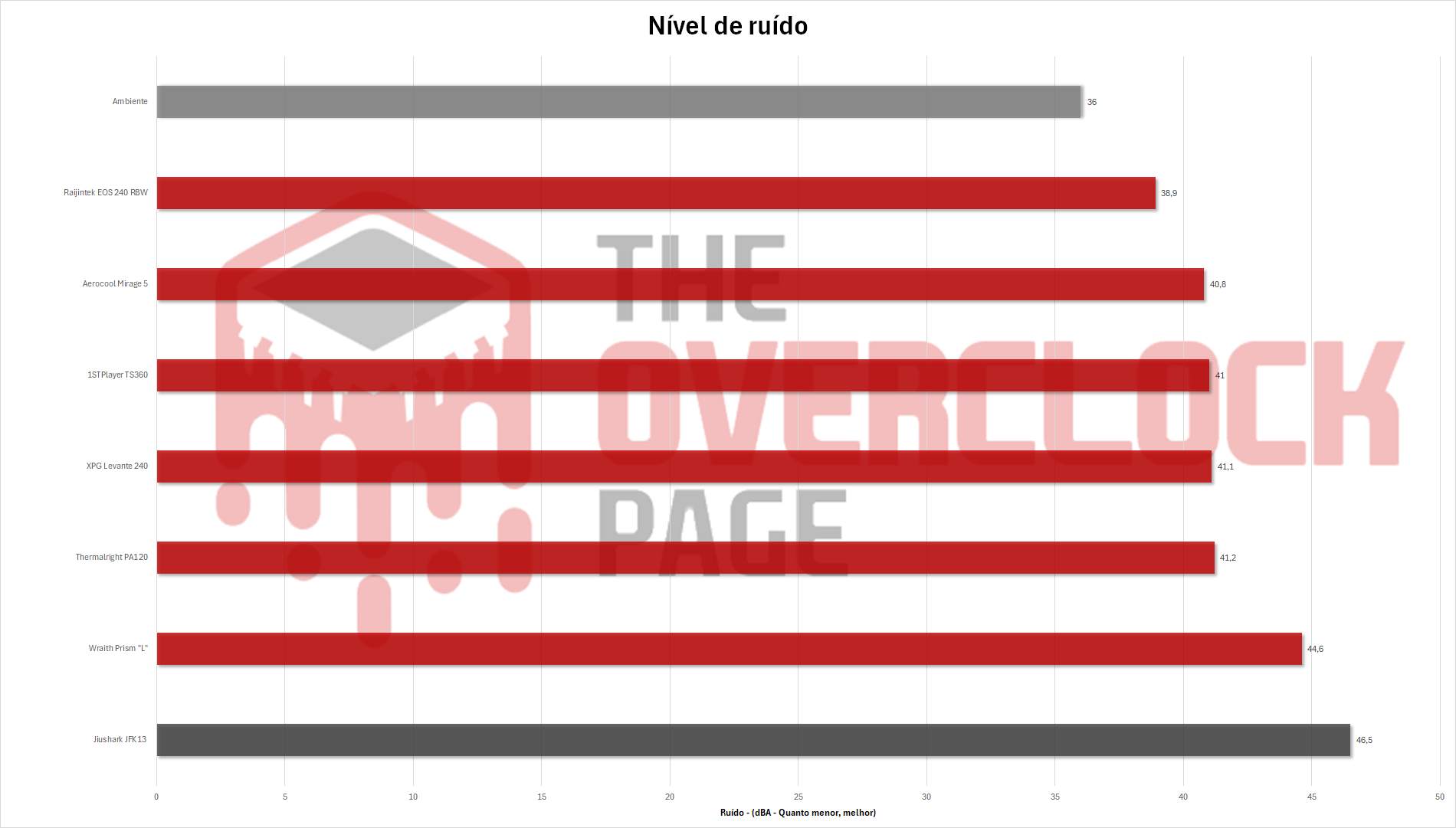

Com as ventoinhas operando em sua rotação máxima, o Jiushark JFK13 Diamond se mostrou um tanto ruidoso, superando até mesmo o Wraith Prism, o que definitivamente não é um bom recorde, contudo, é possível ajustar a curva de rotação das fan de maneira a aliviar ou até mesmo resolver isso, ainda que nesse sacrificando um pouco do desempenho.

Desempenho

Para os testes de desempenho, já que o JFK13 não acompanha nenhuma pasta térmica, foi utilizada GD-2 no teste. Em relação aos demais modelos do comparativo, os resultados nos gráficos são usando a pasta térmica que acompanha cada um desses coolers, a exceção do 1STPlayer TS360, que também consta o resultado com GD-900, já que esse é o único AIO 360mm testado até o momento e a pasta térmica que acompanha esse modelo é terrivelmente ruim, a ponto de levar alguém a pensar que houve algum erro no gráfico.

A rotação das ventoinhas foi aplicada em 100% em todos os modelos do comparativo. Os testes foram realizados em bancada aberta.

Foi utilizado o R7 2700X em stock e overclock, onde no segundo caso, a CPU estava a 4.1GHz 1.3375V LLC 3 e VDDSOC 1.025V com memória configurada em 3200MHz XMP.

O motivo para ainda se usar o R7 2700X é que a densidade térmica aliada a pequena área de dos CCDs dos Ryzen baseados em chiplets, torna mais difícil a retirar calor desses dies, contribuindo para uma maior temperatura de operação mesmo considerando o menor consumo desses processadores, algo que costuma ficar mais evidente nos modelos que usam o CCD completamente ativado.

No gráfico dos resultados, os valores apresentados são o delta T (?T), que se trata da diferença entre a temperatura da CPU e a ambiente, retirando assim esse ultimo fator da jogada.

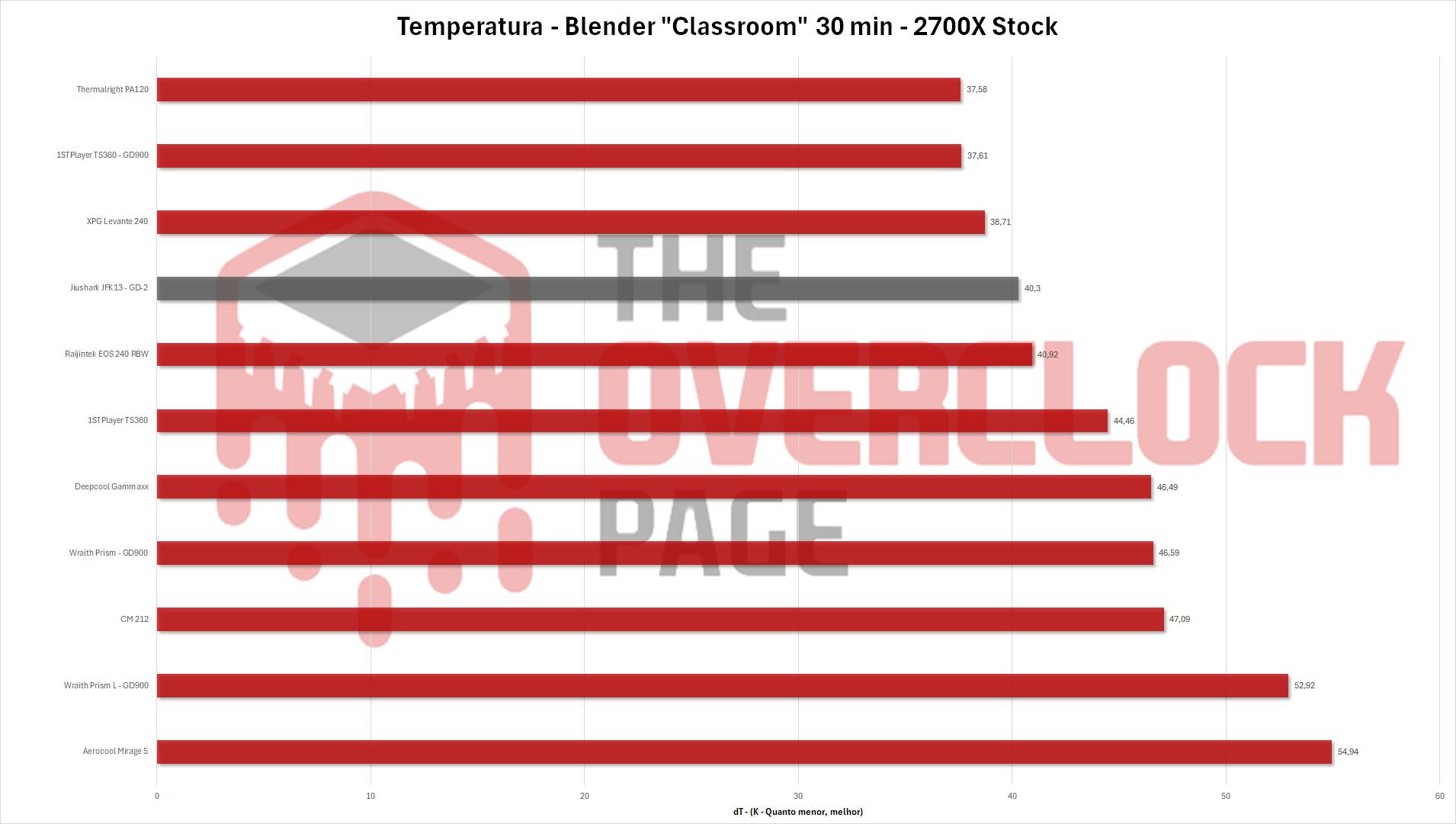

O Jiushark JFK13 Diamond apresentou bom desempenho com a CPU em stock, andando junto dos Water Coolers AIO de 240 mm que já passaram por nossos testes.

Já com overclock no R7 2700X, o resultado se repetiu, com o Jiushark apresentando um delta de 46,6K (Kelvin) em relação ao ambiente, algo comparável aos AIO de 240 mm, ainda que tenha ficado atrás do Thermalright PA120, que até o momento, é nossa referência de desempenho para cooler a ar.

Conclusão

Diante dos testes e resultados apresentados, foi possível chegar nos seguintes pontos:

A respeito da qualidade de construção, o Jiushark JFK13 apresenta um design bem diferente do tradicional, com perfil mais baixo e visual que lembra um pouco alguns dissipadores para GPU, mas não se engane, ele ainda é um monstro com 7 heatpipes de cobre, com bom acabamento, compatibilidade com memórias mais altas e placas-mãe ATX e mATX, com ressalvas para as ITX.

O kit de montagem cumpre bem a sua função, porém, poderia ser melhor, no sentido que é preciso ficar de olho no torque na hora de apertar as porcas para não ter problemas no post. Além disso, o processo de instalação pode ser um pouco chato em outras plataformas que não sejam a AM5, já que nesses casos o backplate está solto e pode ficar caindo.

Sobre o nível de ruído, o JFK13 acabou sendo um tanto ruidoso com as ventoinhas trabalhando em sua rotação máxima, apresentando nível de ruído de 46,5 dBA para um ambiente a 36 dBA, o que é claramente perceptível, contudo, é possível amenizar essa característica fazendo o ajuste fino da curva de rotação das fans, algo que de um jeito ou de outro, praticamente todas placas-mãe modernas permitem fazer, ainda que a custo de comprometer um pouco o desempenho.

No que concerne ao desempenho, o design diferentão desse modelo não fez feio e rivalizou em desempenho com alguns Water Cooler AIO 240mm que testamos anteriormente, mesmo com o Ryzen 7 2700X em overclock.

Da pasta térmica que acompanha o produto, a amostra testada não acompanhou nenhuma pasta térmica.

Relativo ao preço, o Jiushark JFK13 Diamond pode ser encontrado por cerca de 75 USD no AliExpress, o que infelizmente inviabiliza a sua a aqusição aqui no Brasil por conta dos surreais impostos do nosso país, apesar disso, é bom lembrar que o Thermalright PA120 ainda pode ser encontrado abaixo dos 50 USD e ao menos do ponto de vista do desempenho é uma melhor opção, entretanto, se o que procura é algo bem diferente do usual com o ponto positivo de ajudar na refrigeração de VRM/memórias e ainda tem os meios de adquirir esse produto por um preço mais condizente, o Jiushark JFK13 Diamond pode ser considerada uma opção bastante digna.

E por hoje é isso pessoal! Dúvidas, críticas e sugestões são bem-vindas! Até a próxima!
