Revisitando a B450 Aorus M – O que mudou após seis meses?

Fala pessoal, tudo certo?

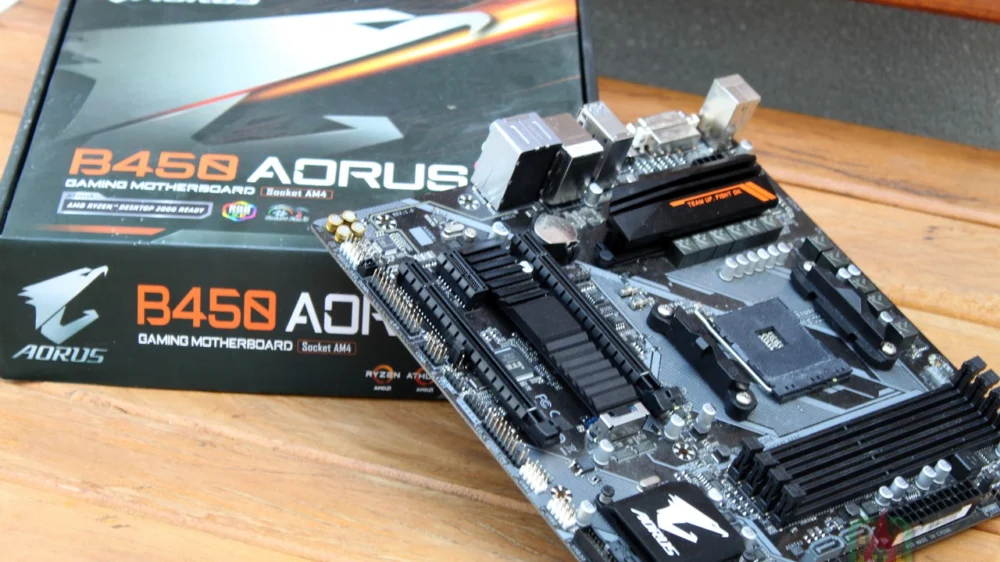

Cerca de seis meses atrás publiquei aqui no site uma análise da B450 Aorus M, que trata-se de uma placa-mãe AM4 mATX da Aorus que é relativamente popular por essas bandas, especialmente por conta do seu preço mais acessivel. Naquela oportunidade, após os testes, conclui que essa placa seria uma boa opção para os Ryzen de 3ª geração, porém, o meu exemplar apresentou um problema estranho com os CPUs de geração anterior após ter usado o Ryzen 5 3600, citando diretamente o review:

Entretanto nem tudo são flores e por algum motivo, conforme já relatado no artigo do lançamento do Ryzen 5 3600, após ter usado o CPU de ultima geração, a B450 Aorus M deixou de funcionar com os modelos antigos, parando sempre no debug led da VGA. A princípio imaginava que esse fosse um problema relativo a bios F40, apesar dos CPUs de 2ª geração estarem funcionando normalmente até antes de ter ligado o R5 3600, porém, tal comportamento persistiu mesmo após atualização da UEFI para as versões F41/F42a e infelizmente, não disponho de mais um exemplar diferente dessa placa para verificar se isso é um problema restrito apenas a essa unidade ou se é algo generalizado.

Também vale lembrar que nos comentários do review original, apareceram várias pessoas relatando problema semelhante com outras placas B450/X470 da Aorus, portanto, apesar de não ter outra placa para fazer o “tira-teima”, não sou o único com esse problema! 😀

De todo modo, desde então muita água já rolou, várias versões de bios foram liberadas pelo fabricante e por sorte, essa amostra de teste do review acabou ficando parada por aqui, sendo assim, que tal revisitar a mesma para ver se algo mudou desde então?

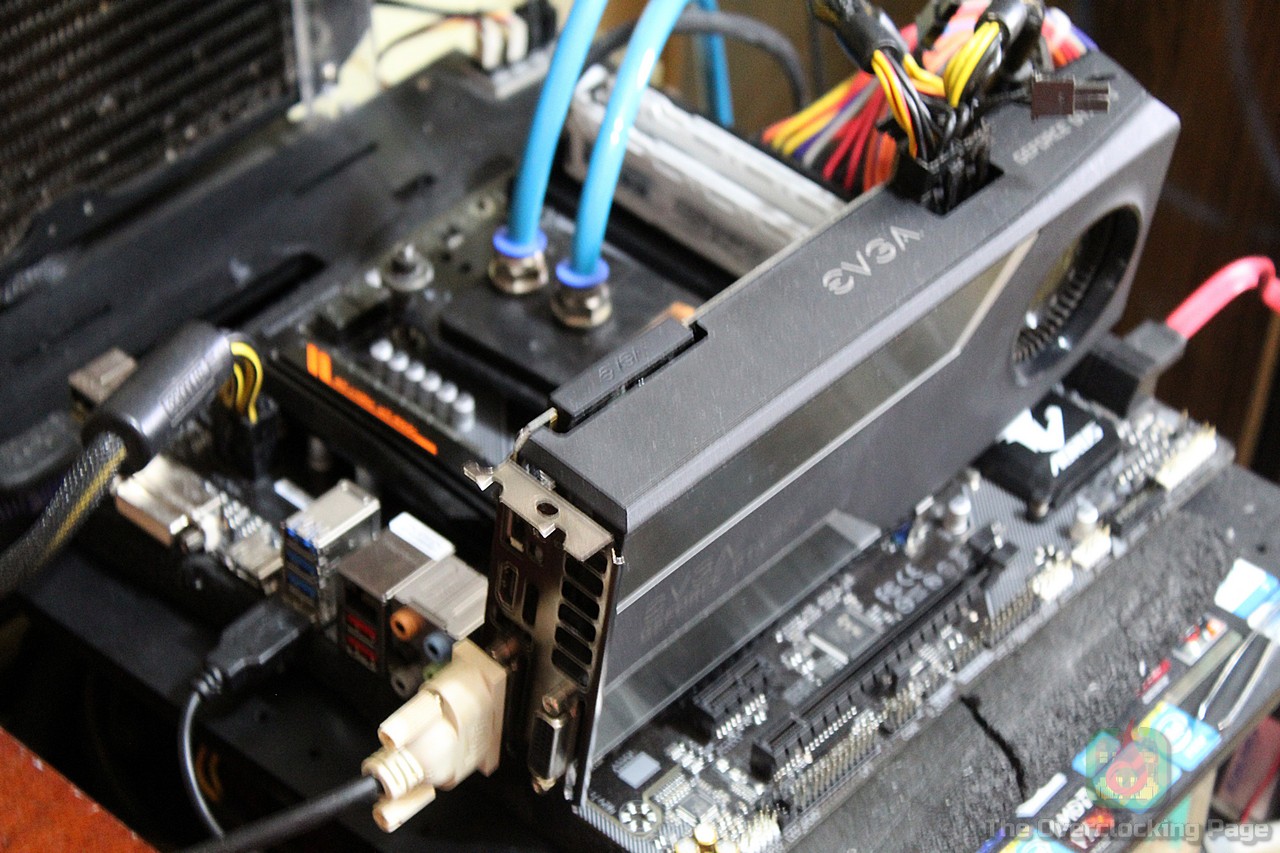

  • Configurações utilizadas:

CPU: AMD Ryzen 7 3800XAMD Ryzen 5 3600 / AMD Ryzen 7 2700X (Obrigado AMD!)

MOBO: B450 Aorus M (bios F50)

VGA: EVGA GeForce GTX970 (Obrigado NVIDIA!)

RAM:  2x8GB Crucial Ballistix LT 3200 CL16 (Obrigado Terabyteshop!)

REFRIGERAÇÃO: Watercooler custom e IC Graphite Thermal pad

STORAGE: SSD Crucial BX300 120GB

Software utilizado: Windows 10 x64 build 1903, AIDA64 6.20.5300, HWiNFO 6.22.

Equipamentos extras: FLIR One LT

  • Objetivo dos testes:

Revisitar a B450 Aorus M usando a nova bios F50 para ver se algo mudou desde a publicação do artigo original, em outra palavras, verificar se agora a placa voltou a funcionar com o CPU de 2ª geração e também checar o desempenho térmico do VRM enquanto usando CPUs mais exigentes do que o R5 3600 usado anteriormente.

Explicações acerca da metodologia adotada ou de como os testes foram conduzidos estão contidas nos textos que acompanham os resultados a seguir.

  • Resultados:

Antes dos resultados, é necessário dizer que trago-lhes boas e más notícias! 😀

A boa notícia é que a B450 Aorus M, ao menos esse meu exemplar em especifico, voltou a funcionar com os CPUs anteriores aos de 3ª geração após a atualização para a bios F50, passando normalmente pelo post e carregando o SO enquanto usando o Ryzen 7 2700X, o que significa que vai ser possível testar como o VRM dessa placa se comporta com esse CPU! 😀

A má notícia é que alterar qualquer parâmetro relacionado ao ajuste das memórias ou mesmo frequência do processador, enquanto usando o R7 2700X, foi o suficiente para a placa “bugar” e não passar no post, requerendo clearcmos para reestabelecer o funcionamento. Tal comportamento foi “exclusivo” do R7 2700X, funcionando normalmente tanto com o R5 3600 quanto com o R7 3800X, de todo modo, já temos que a causa desse problema é uma questão de software causado por algum bug na UEFI da placa, algo que a Gigabyte/Aorus pode resolver (ou não) nas próximas versões, portanto, na prática, mantenho a não recomendação dessa placa para uso com CPUs de 1ª e 2ª gerações.

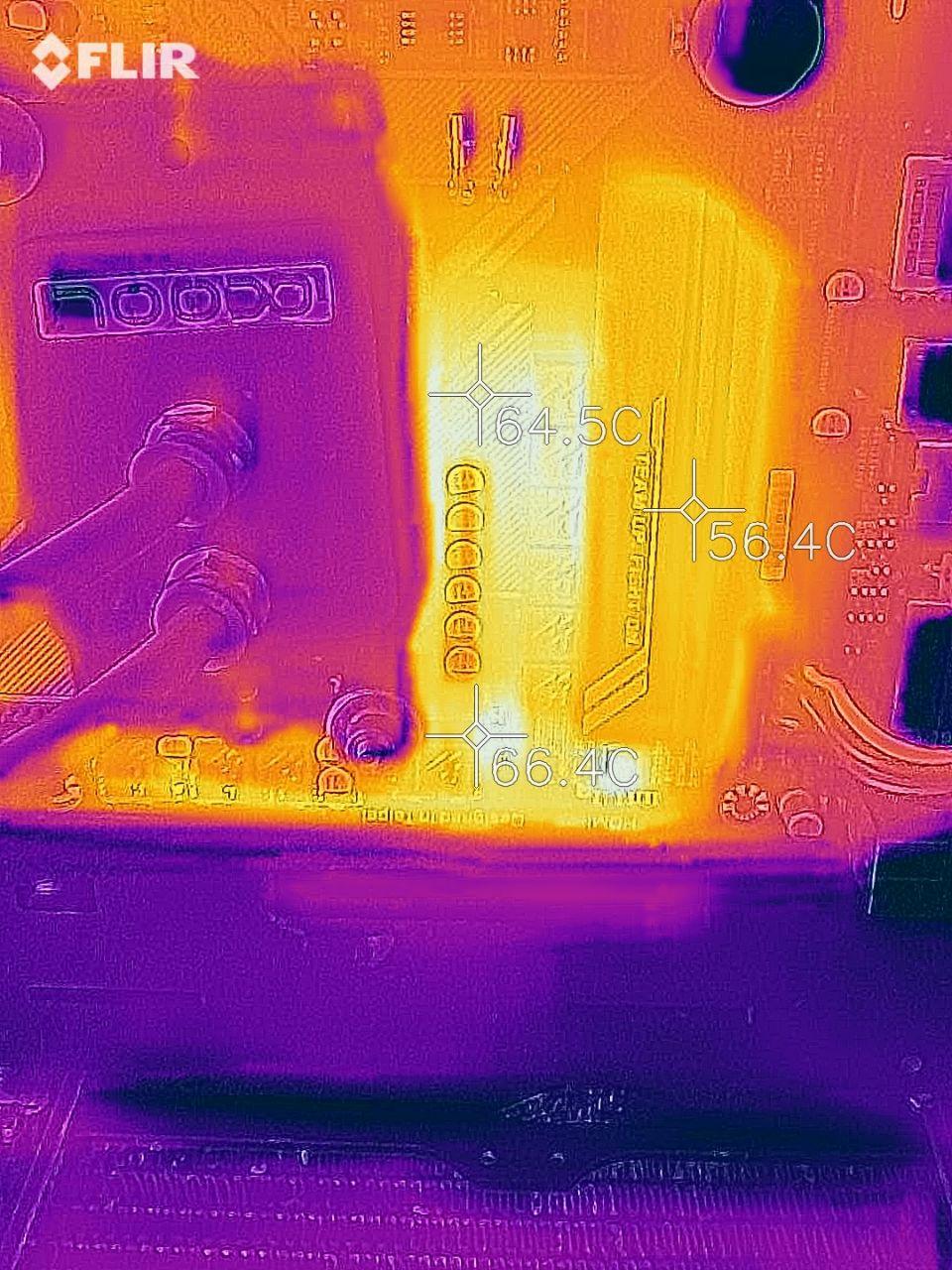

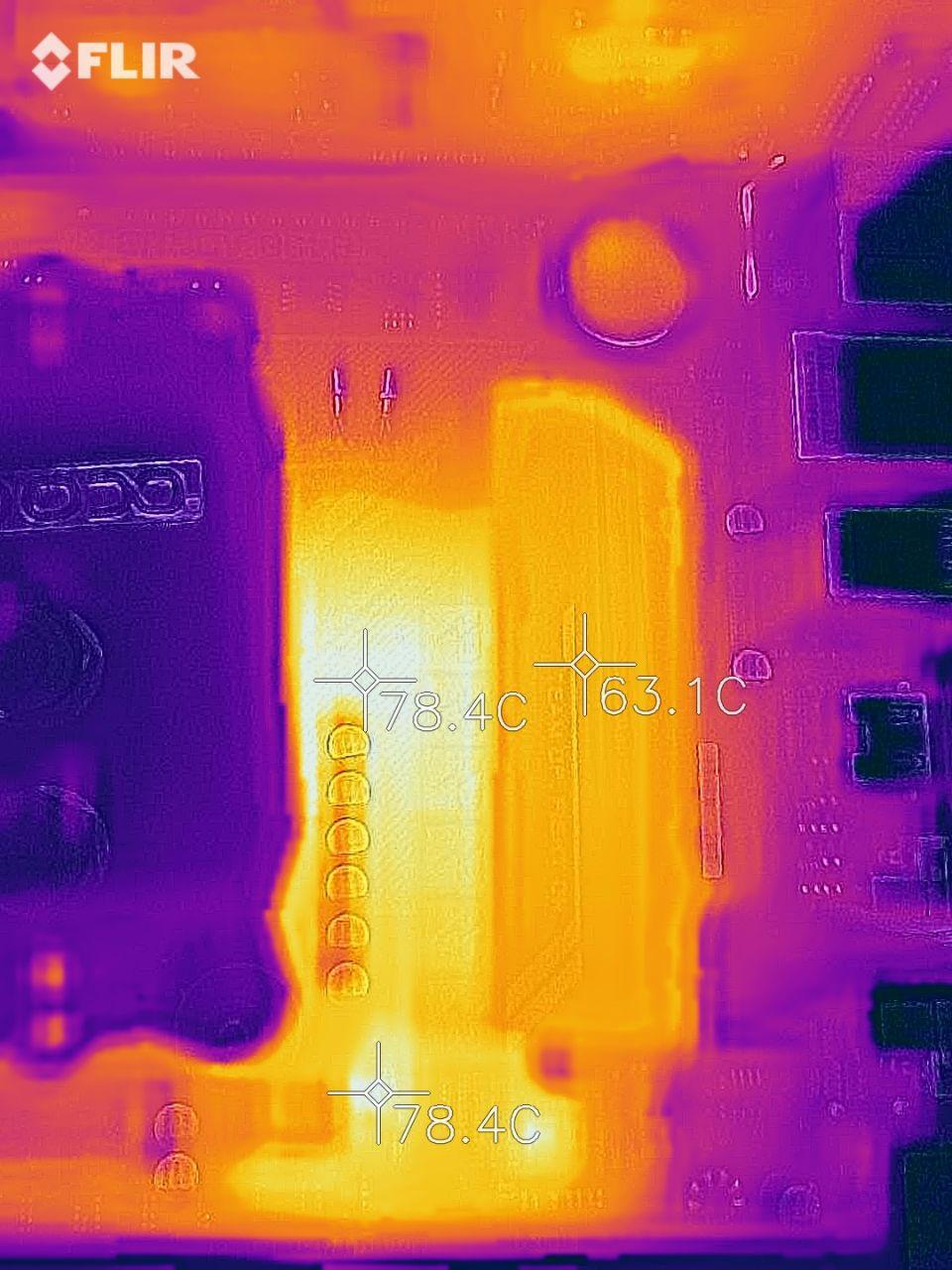

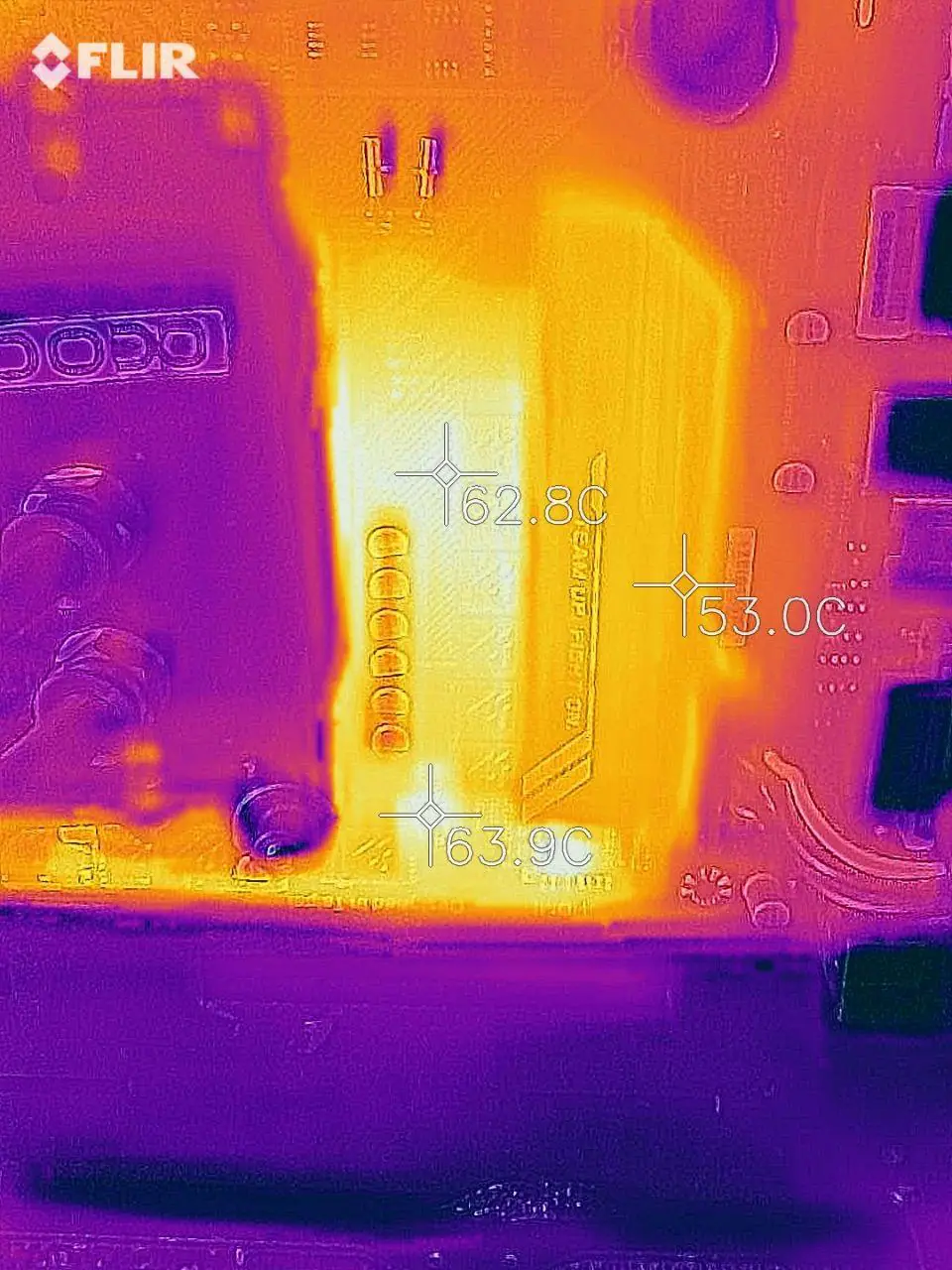

Enfim, para verificar a temperatura dos circuitos de alimentação, foi usada a FLIR One LT para fazer as termográfias abaixo após rodar o stress test do AIDA64, em suas configurações padrão, por 30 minutos enquanto o HWiNFO armazenava o log para posterior comparação com a leitura de temperatura do VRM feito pelo sensor localizado na placa-mãe. Ambos os CPUs utilizados estavam em stock, sendo que para o R7 3800X, rodei as memórias com XMP ativo @ 3200MHz e no R7 2700X, por conta do bug relatado acima, acabou ficando nos 2400MHz.

No momento do teste com o R7 2700X a temperatura ambiente foi de 28.32ºC e com o R7 3800X foi de 29.50ºC.

Conforme relatei no review da placa, o dissipador do VRM cobre apenas três das quatro fases relativas ao VDDCR (vcore), ficando a terceira localizada na parte superior da placa, ao lado das duas fases do VDDSOC sem dissipador e como é possível ver pelas termográfias acima, o ponto de maior temperatura na região é justamente o mosfet de alta dessa quarta fase, porém, a diferença para o outro “hotspot” é pequena e em nenhum dos casos chegaram a níveis preocupante.

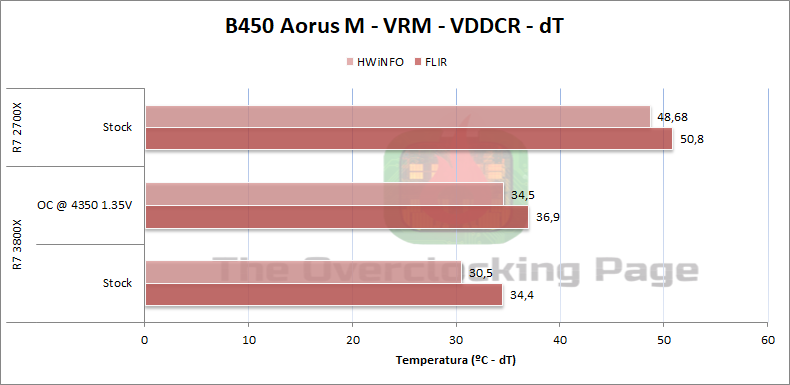

E para o gráfico abaixo, o intuito foi comparar a temperatura obtida pela câmera térmica com a leitura do sensor da placa que é registrada pelo HWiNFO e para isso, usei os deltas de temperatura (delta = temperatura obtida no termopar – temperatura ambiente) com as supracitadas temperaturas ambiente.

Como é possível ver, a diferença mesmo no pior caso ficou abaixo dos 4ºC, o que significa que essa leitura de temperatura da placa é bastante razoável, podendo ser levada em consideração pelo usuário. Os resultados apresentados também foram muito bons e denotam que essa placa muito dificilmente terá problemas com throttling e afins mesmo enquanto usando um R9 3900X.

  • Conclusão

Após revisitar a B450 Aorus M alguns meses após a publicação do review original, foi possível constatar que o maior problema que encontrei nessa placa naquela ocasião foi parcialmente resolvido, em outras palavras, agora com a bios F50, esse meu exemplar voltou a funcionar com CPUs de primeira e segunda gerações, porém, com a ressalva de que não é possível fazer qualquer ajuste de frequência, seja do CPU ou memória, pois caso assim o fizer, a placa simplesmente trava no post. Sendo assim e por não dispor de outro exemplar dessa mesma placa para testar, continuo não recomendando esse modelo para uso com CPUs de primeira e segunda gerações. Vale ressaltar que essa placa vai bem com os CPUs de terceira geração e que não encontrei nenhum problema enquanto usando o R7 3800X e o R5 3600, portanto, se a ideia for usar um desses CPUs e não “olhar para trás”, ai a B450 Aorus M pode ser considerada uma opção viável.

Do ponto de vista da temperatura do VRM, essa placa apresentou bom desempenho térmico mesmo enquanto usando o R7 2700X em stock e ao menos nesse quesito, se saindo melhor que várias outras concorrentes diretas que já testei por aqui, o que pode ser considerado um mérito para esse modelo.
