[Review] ASRock B450M Steel Legend

Fala pessoal, beleza?

Nesse review irei analisar a ASRock B450M Steel Legend, que trata-se de uma placa-mãe AM4 de baixo-custo no formato mATX da ASRock com 4 slots de memória, chipset B450, o que significa que temos a disposição suporte a USB 3.1, NVMe, SATA RAID e também overclock no CPU.

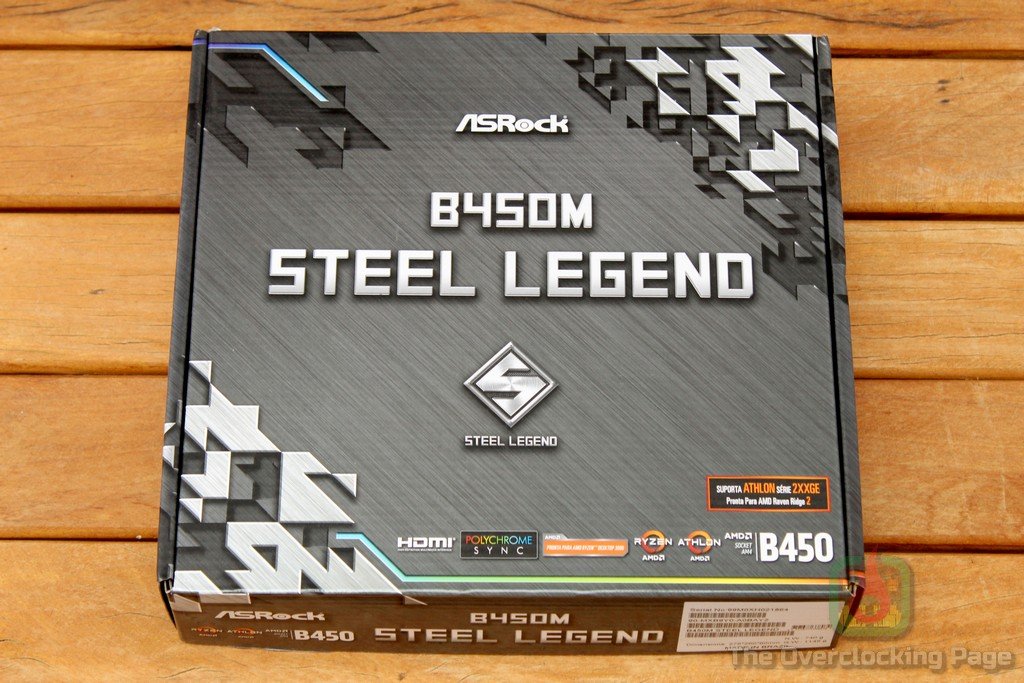

Em relação a caixa, a ASRock adotou um grafismo imitando aço e na parte de trás, temos uma foto da placa com as suas especificações com destaque a alguns features como o slot PCI-E reforçado, PCB com 2 onças de cobre, dois M.2 e também a componentes utilizados na placa. Também é digno de nota que esse modelo está sendo fabricado no Brasil e por isso todos os textos da caixa foram traduzidos para o português, o que é algo bem legal!

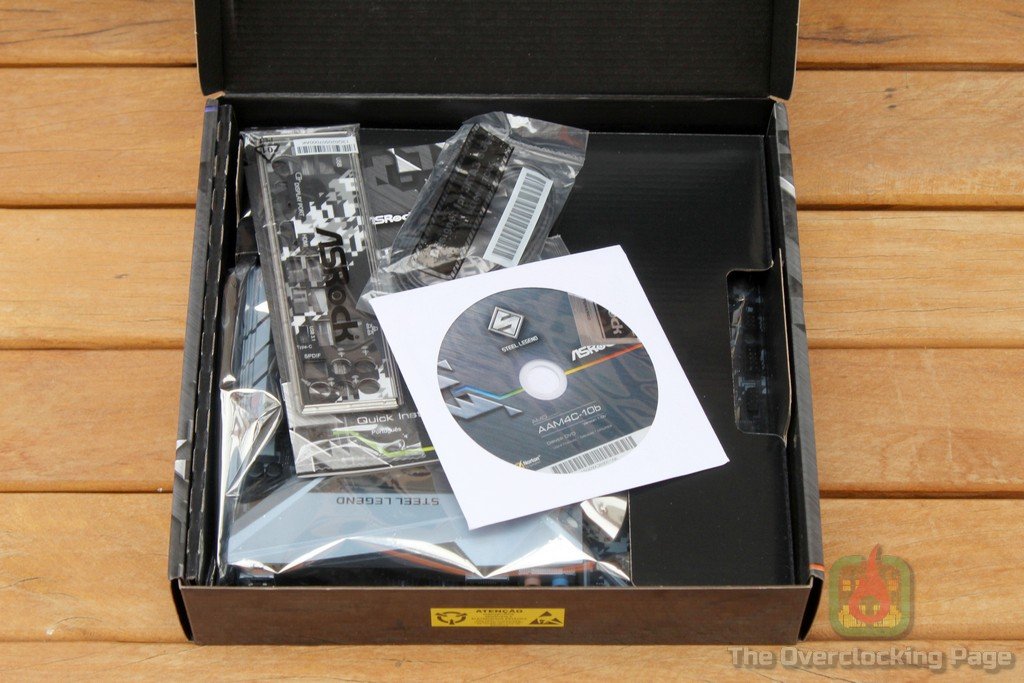

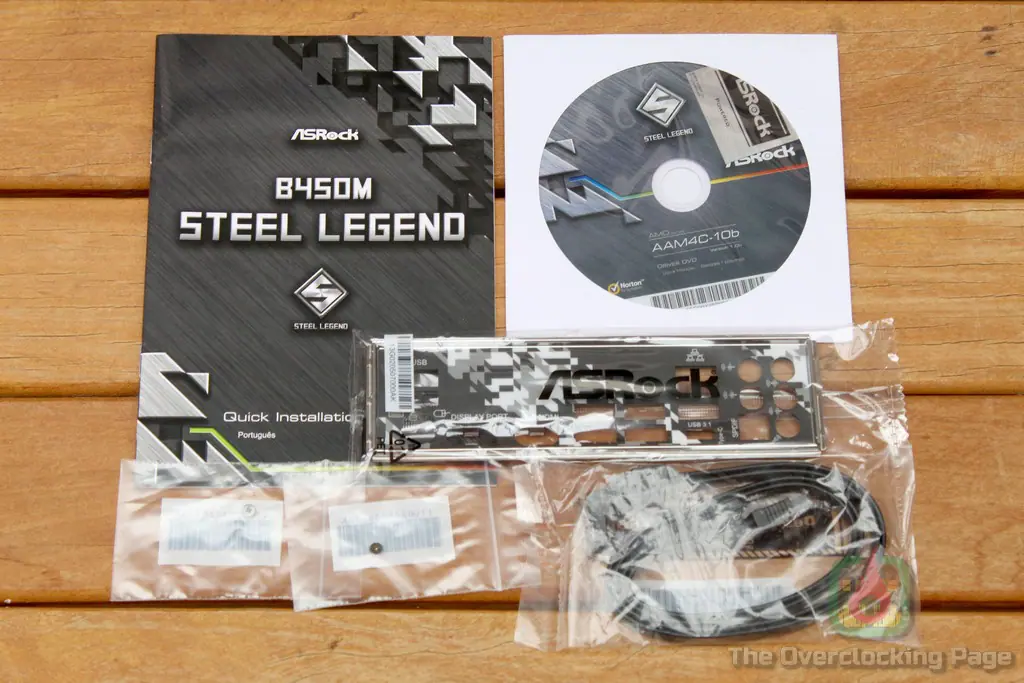

Do kit de acessórios, acompanham a placa: Espelho traseiro, DVD com drivers, dois cabos SATA, adesivos, manual e dois parafusos pros M.2.

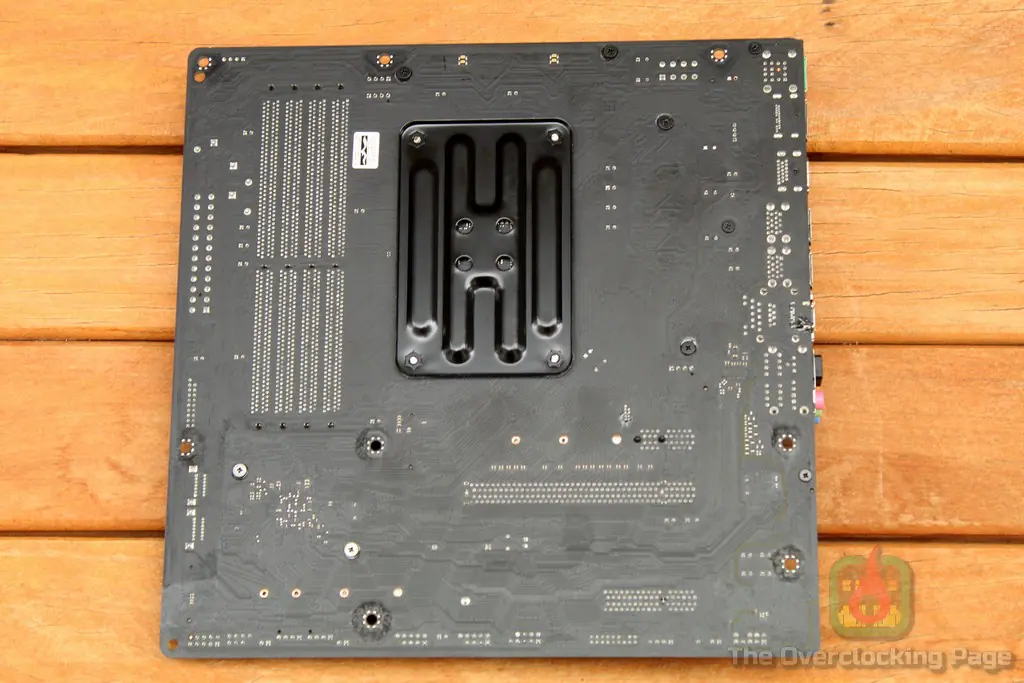

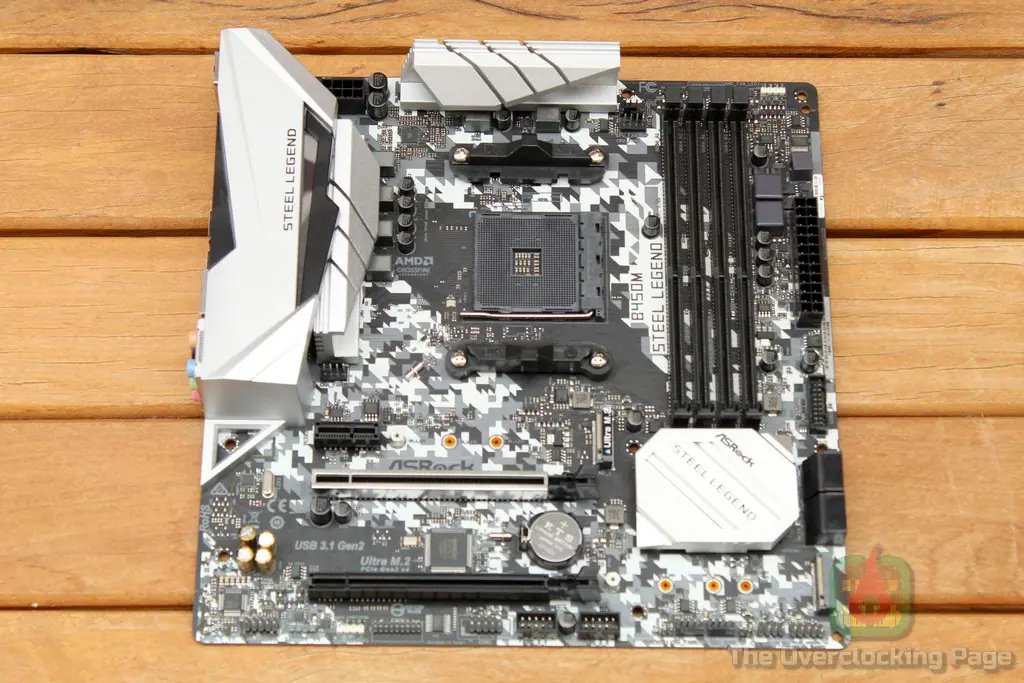

A B450M Steel Legend resolveu usar uma “textura” diferenciada no PCB, muito similar a aquela usada na caixa da placa e que lembra um pouco as camuflagens militares próprias para uso na neve. Ainda sobre essa questão estética, se destacam o uso de LEDs RGB na carcaça plástica localizada próxima ao VRM e também na região do dissipador do chipset.

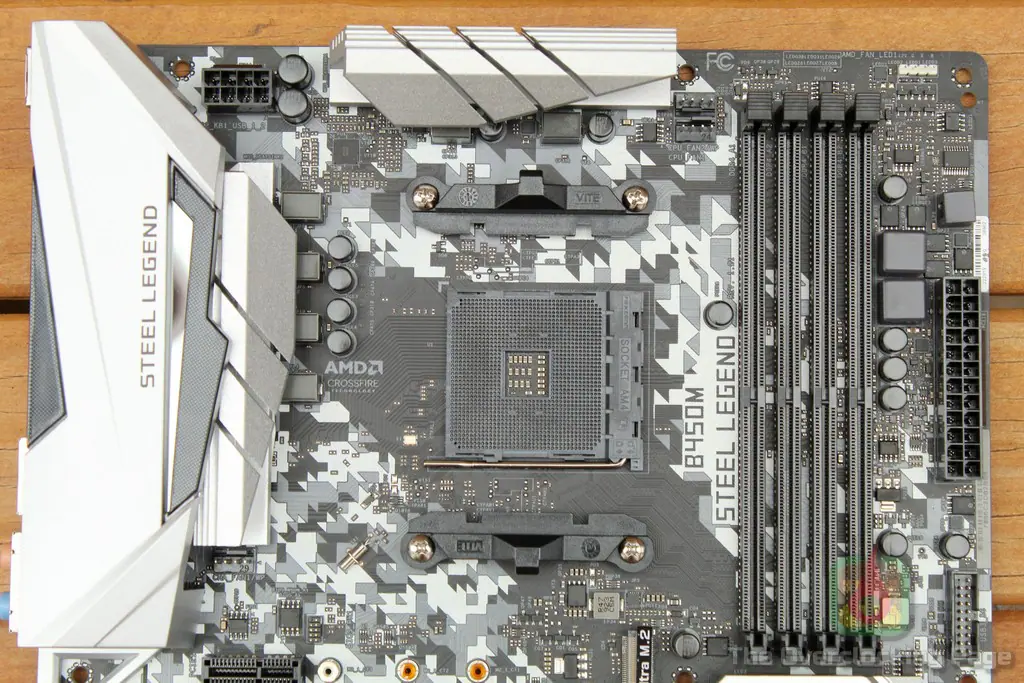

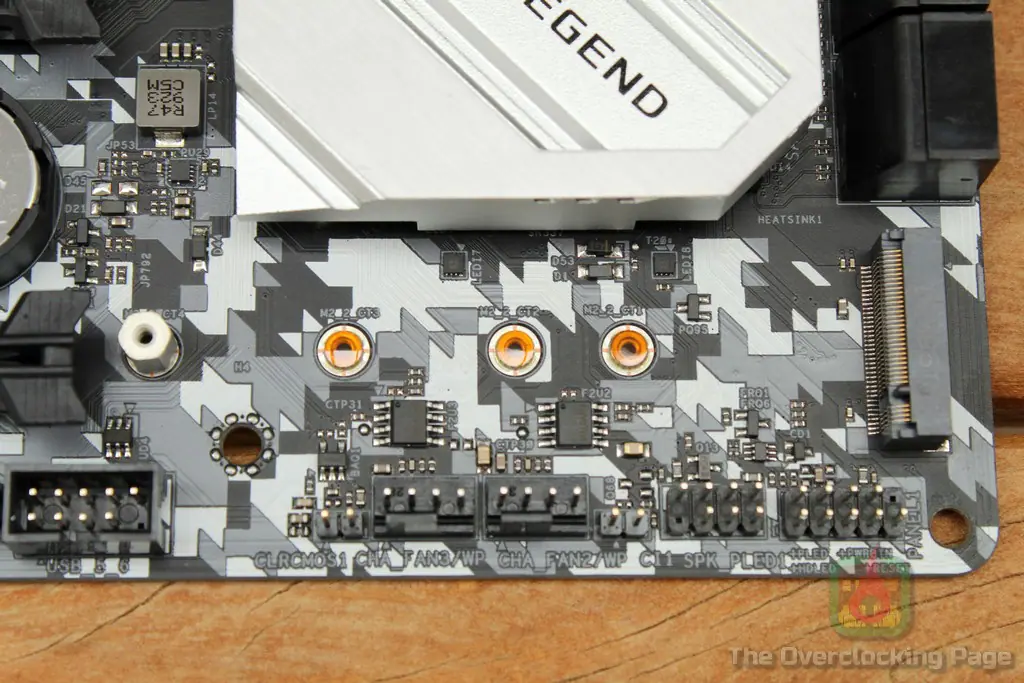

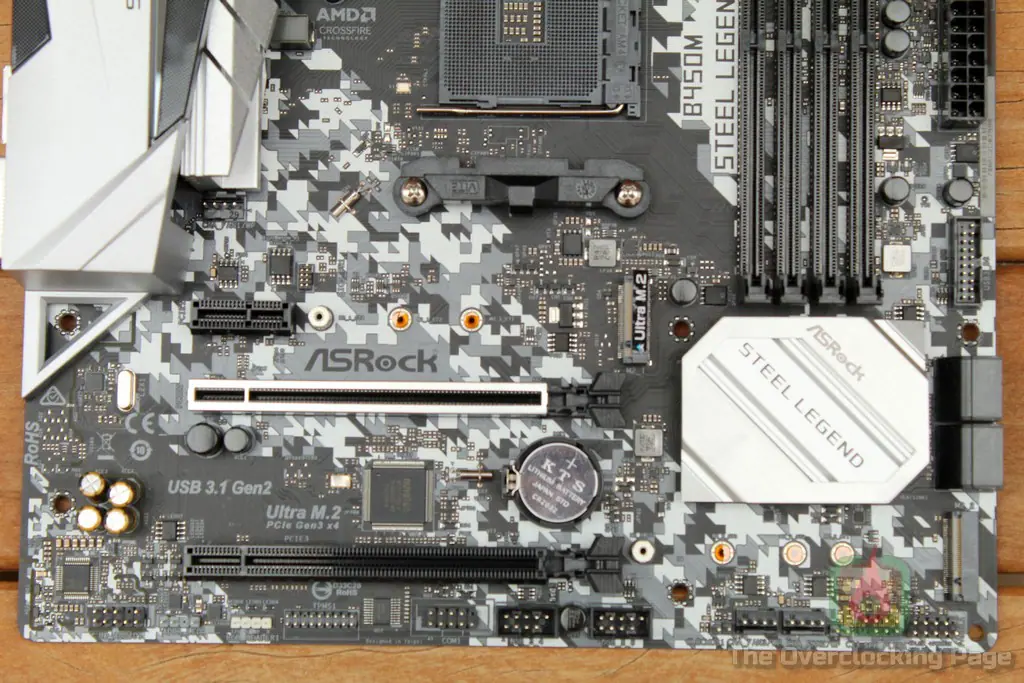

Sobre o layout da placa, a ASRock fez um excelente trabalho não deixando margem para pontos negativos nesse quesito. Destaco o uso de slots de memória com travas de um só lado, fan headers bem distribuidos (2 próximos ao socket, 2 na parte inferior da placa e no centro, na lateral esquerda) e inclusão de dois conectores M.2 sendo ambos posicionados de maneira inteligente de forma a evitar problemas com a temperatura dos SSDs por conta de fatores como o GPU.

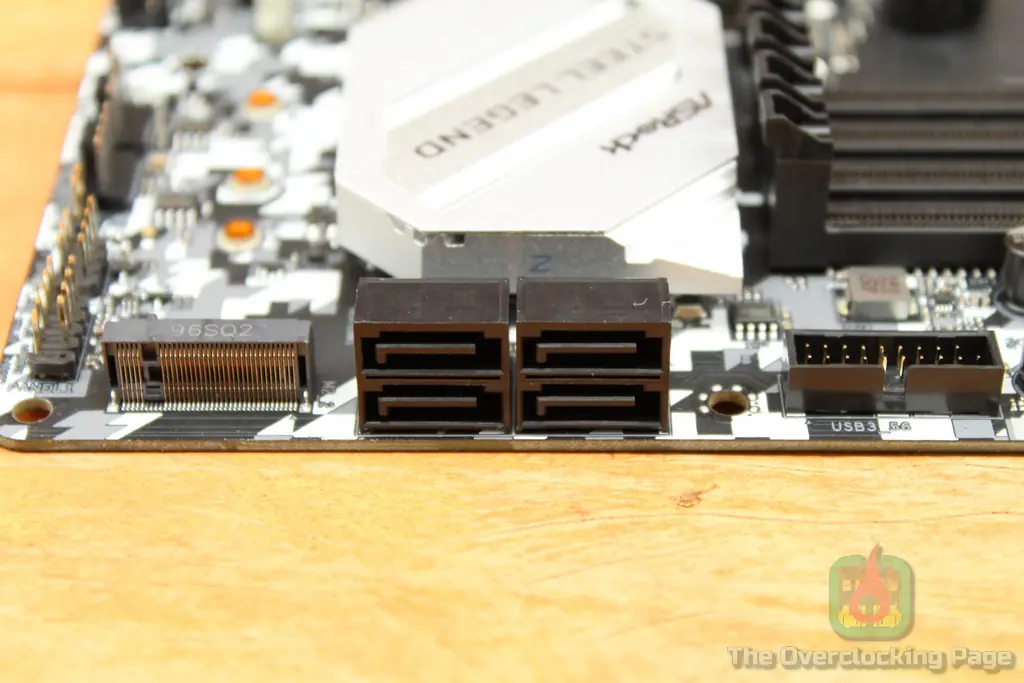

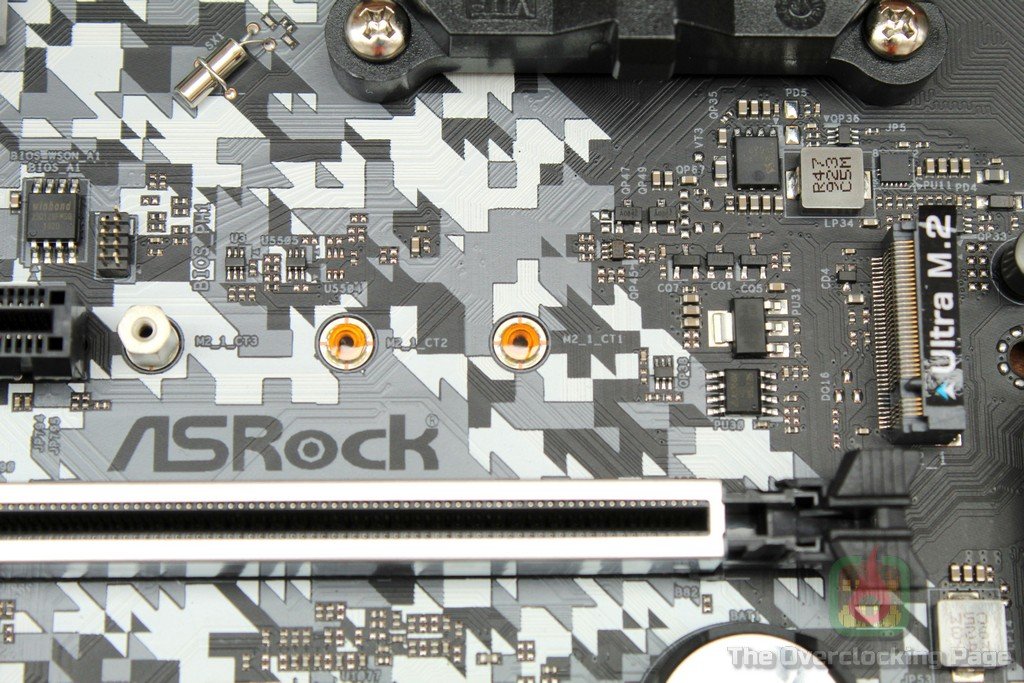

Essa placa oferece quatro portas SATA e dois M.2, sendo o primeira ligada ao CPU e a segunda ao B450. É importante salientar que apenas a primeira M.2, chamada de Ultra M.2, suporta dispositivos NVMe enquanto que a segunda apenas aceita dispositivos SATA M.2 e é compartilhada com a porta SATA 3_3, o que significa que só é possível usar ou um ou outro.

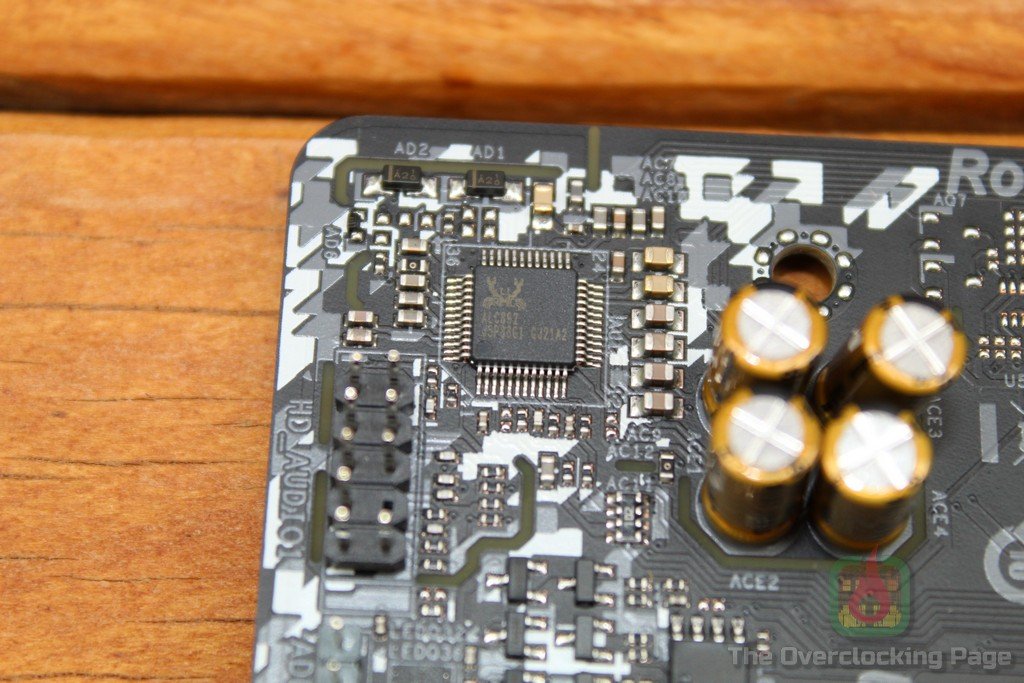

Tanto o codec de áudio (ALC892) utilizado quanto a LAN (RTL8111H) são fornecidos pela Realtek, sendo que o primeiro foi montado em uma camada isolada do PCB como é de praxe atualmente e não possui isolamento metálico contra EMI. Esses dispositivos estão meio que na “média” para as placas dessa faixa de preço e cumprem o seu papel de maneira aceitável porém não brilhante.

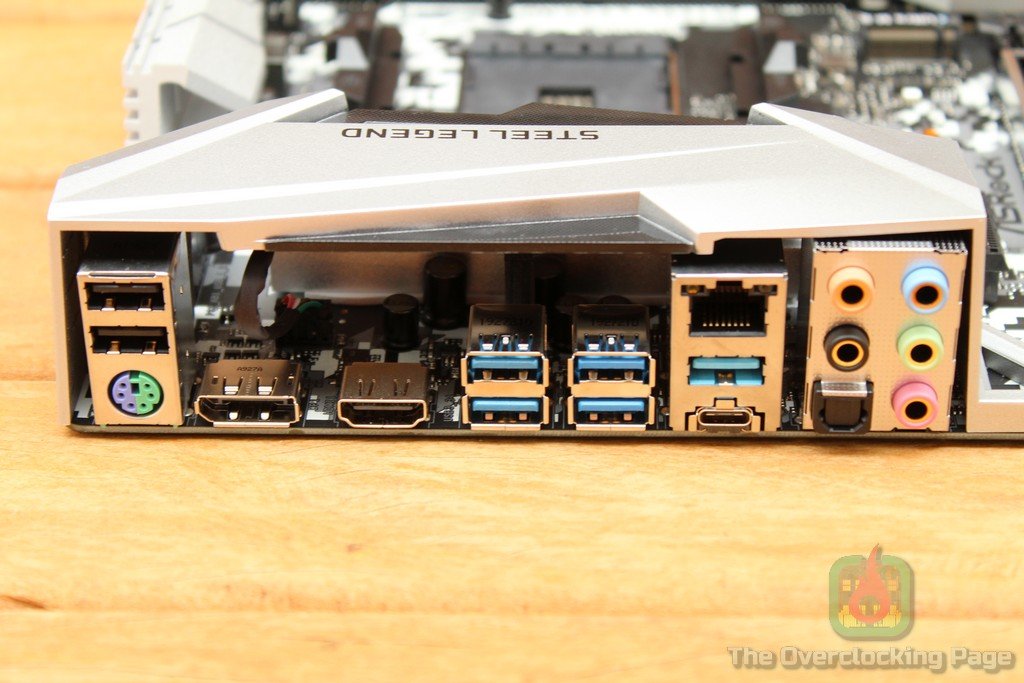

Sobre o espelho traseiro, temos 2 portas USB 2.0, 6 portas USB 3.X, uma PS/2, LAN, saídas de vídeo DP 1.2/HDMI e painel de som com 6 conectores, o que está considero bastante decente para uma placa como essa.

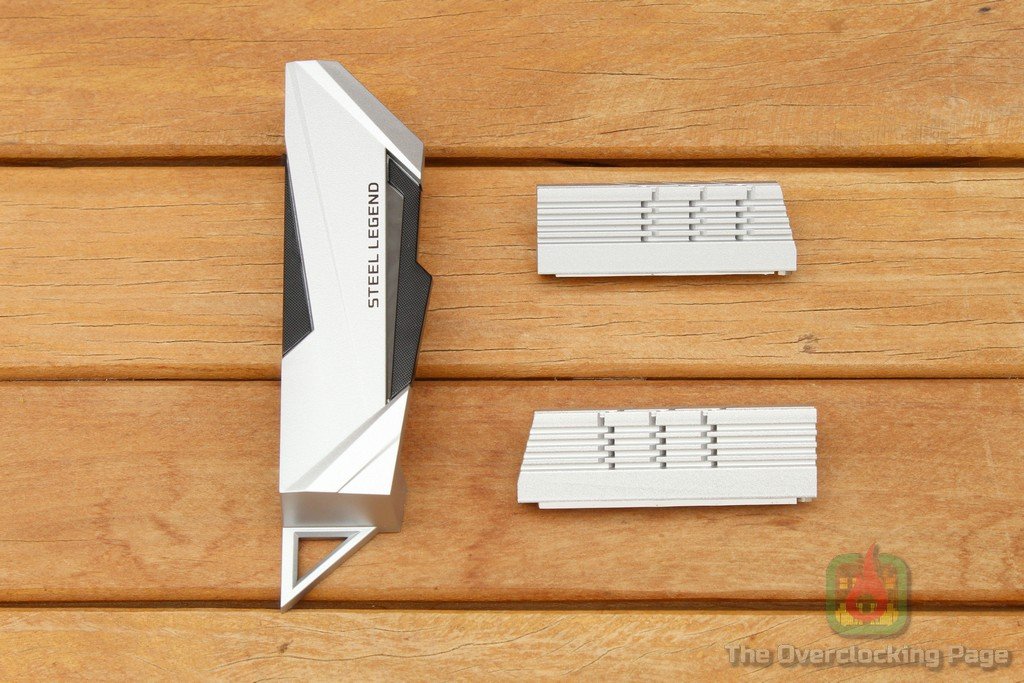

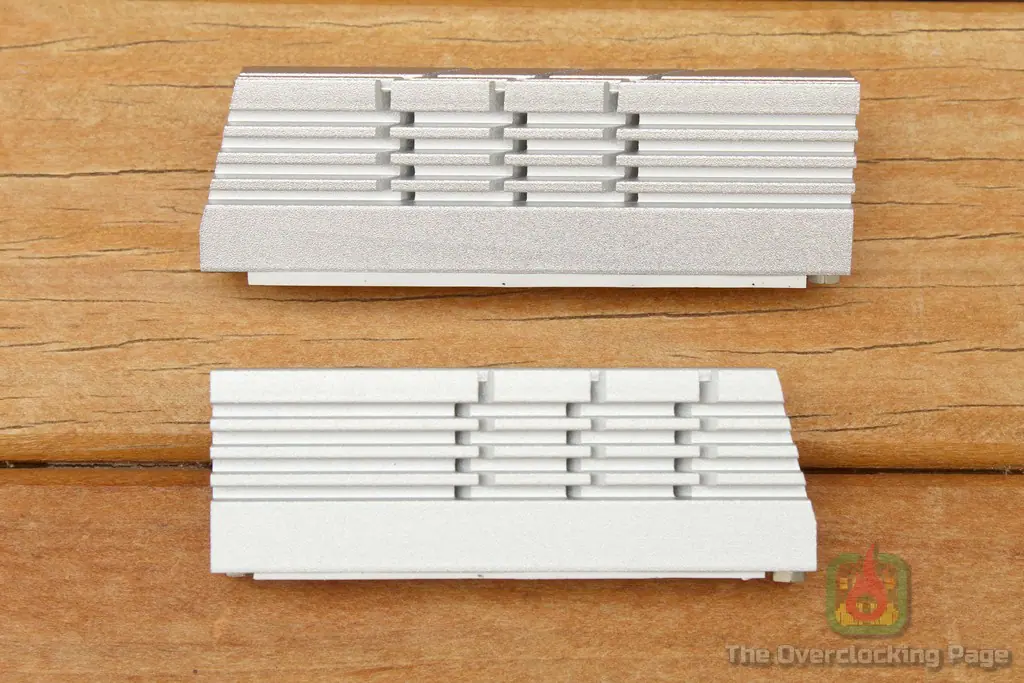

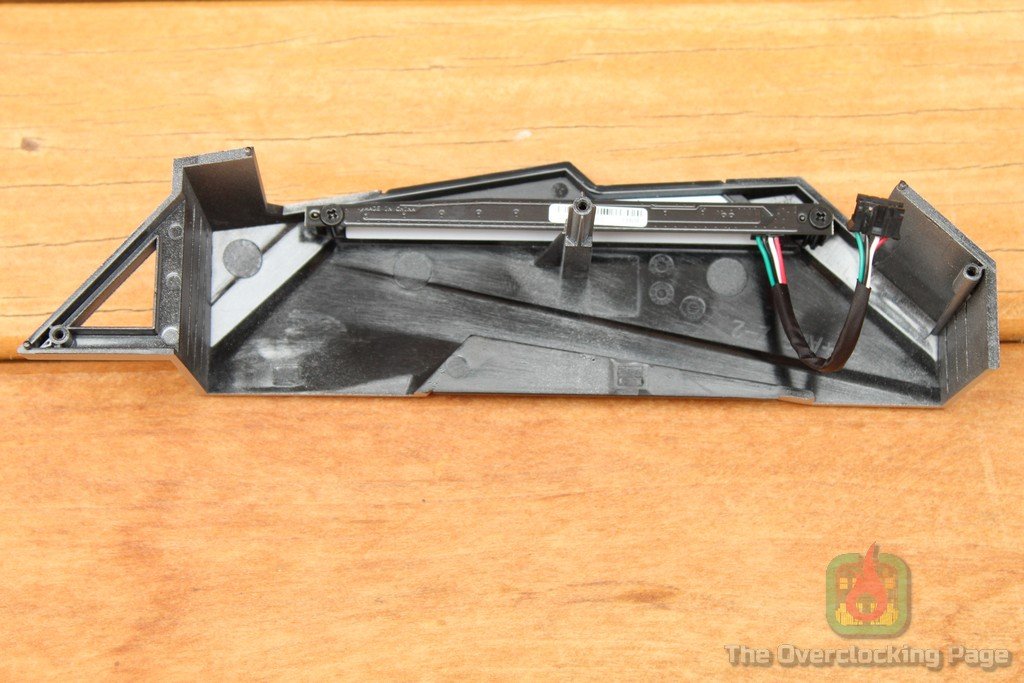

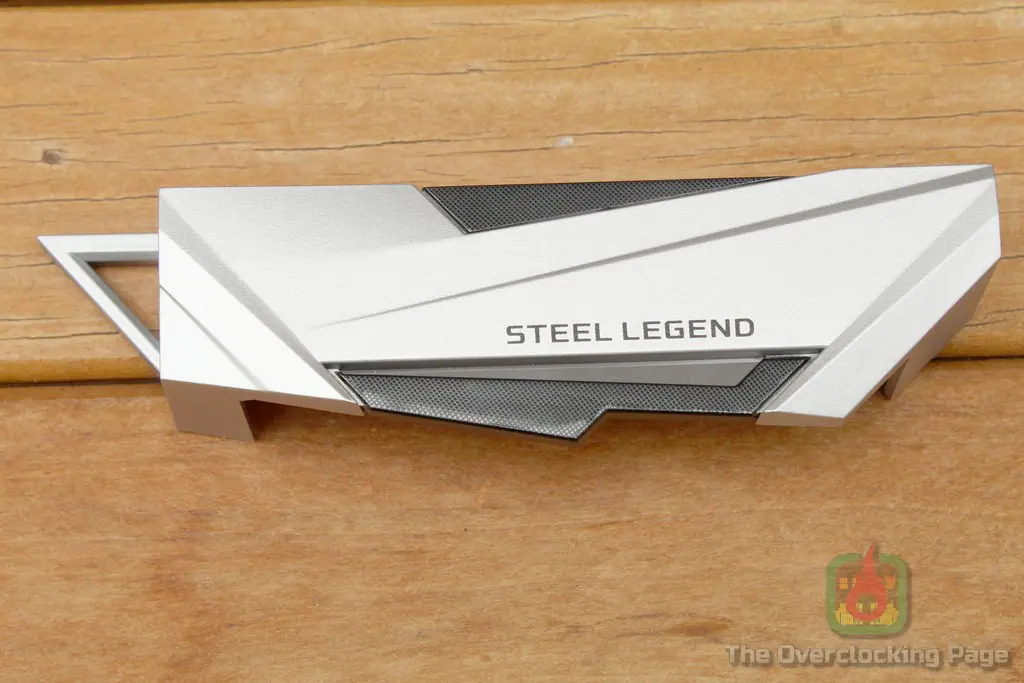

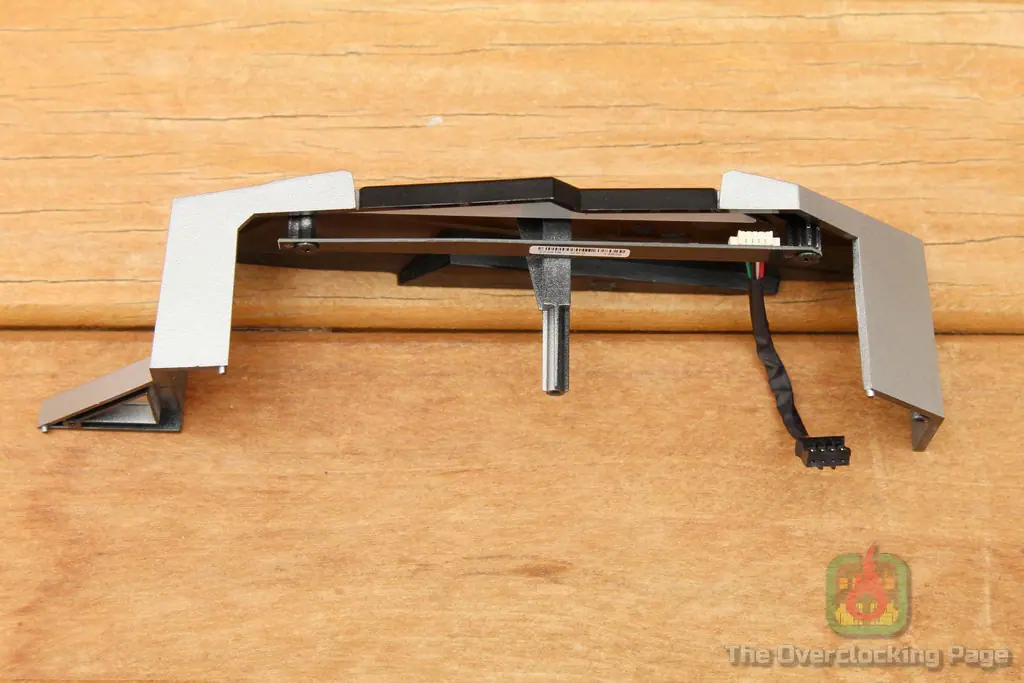

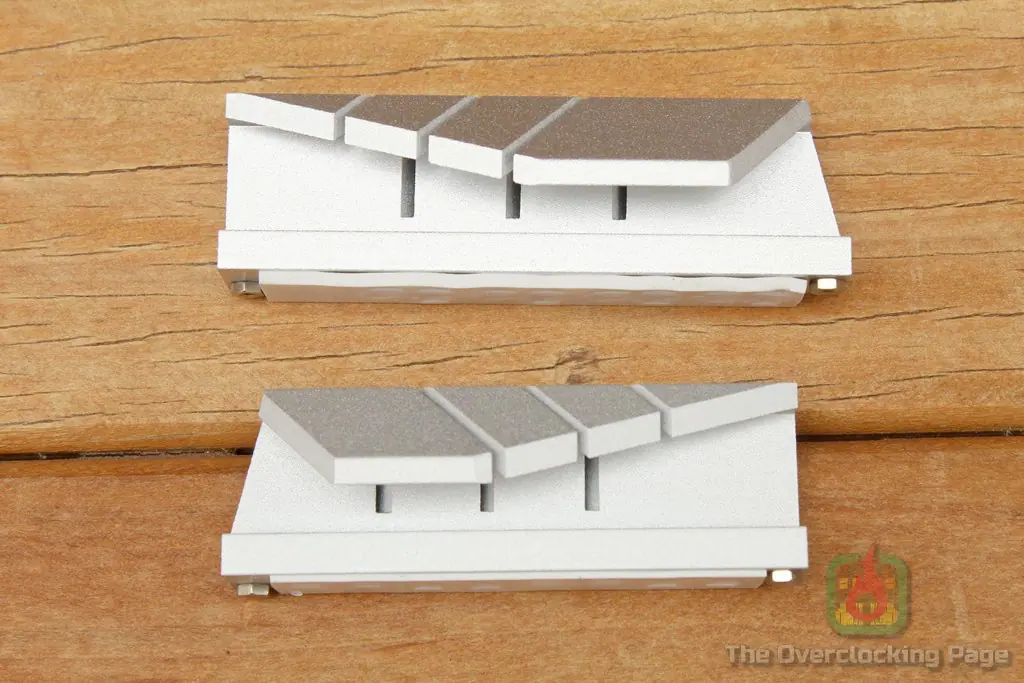

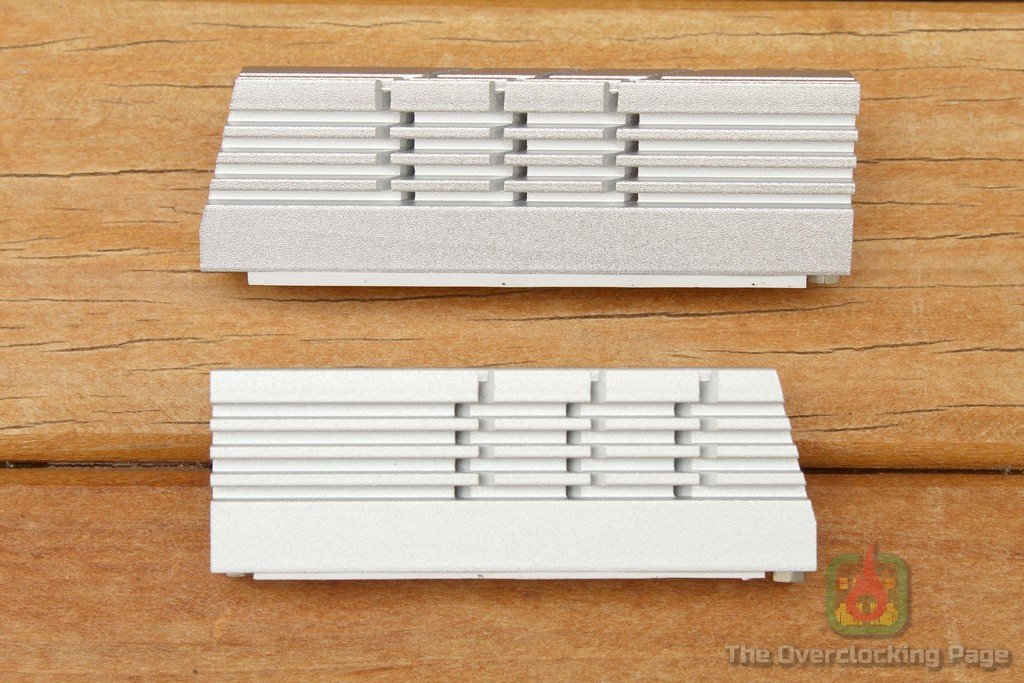

Em relação ao conjunto de dissipadores do VRM, a ASRock adotou dissipadores de alumínio cujo apelo é claramente estético e apresentam apenas algumas ranhuras para fazer papel das aletas, sendo que no caso do VDDCR, essas “aletas” ficam cobertas pela carcaça plástica, o que provavelmente não deve ajudar muito na dissipação de calor. É digno de destaque o bom contato com dos mesmos com os mosfets e o uso de parafusos para fixação.

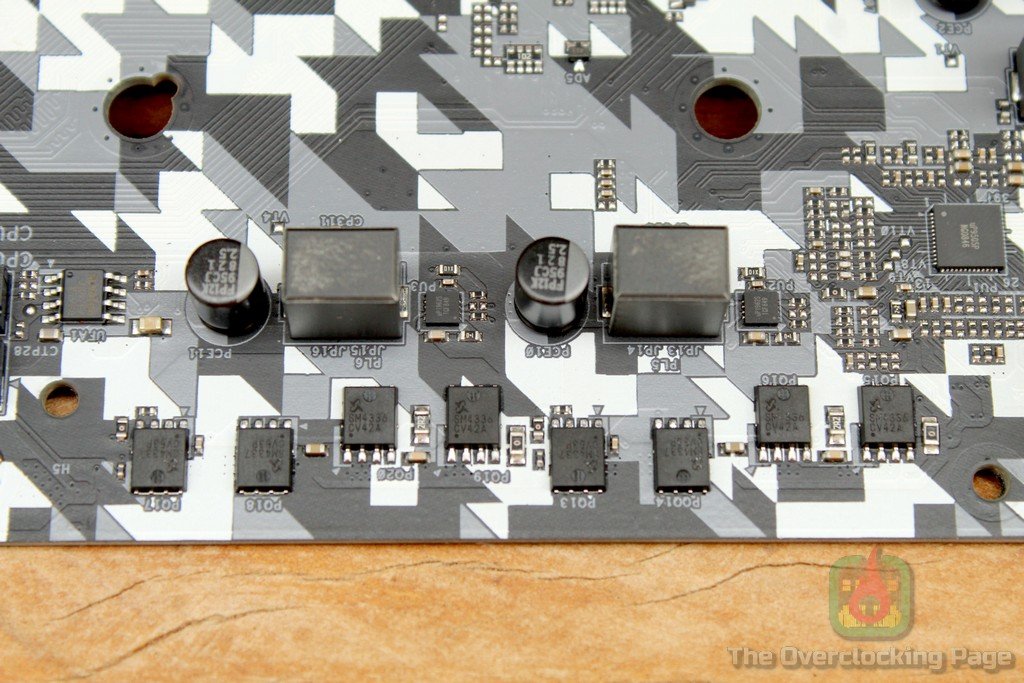

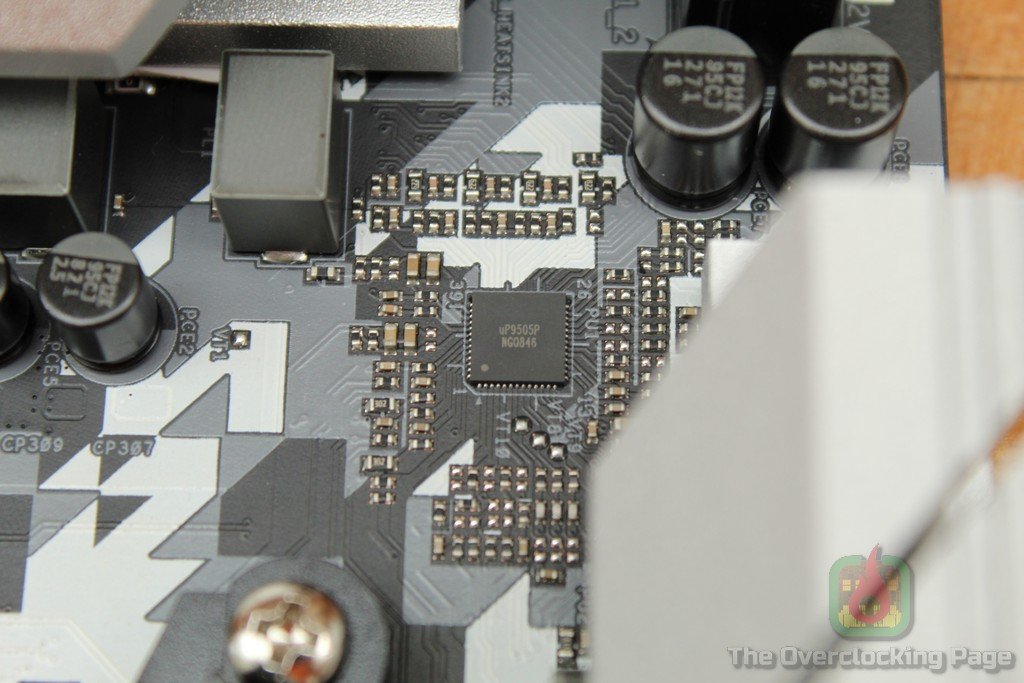

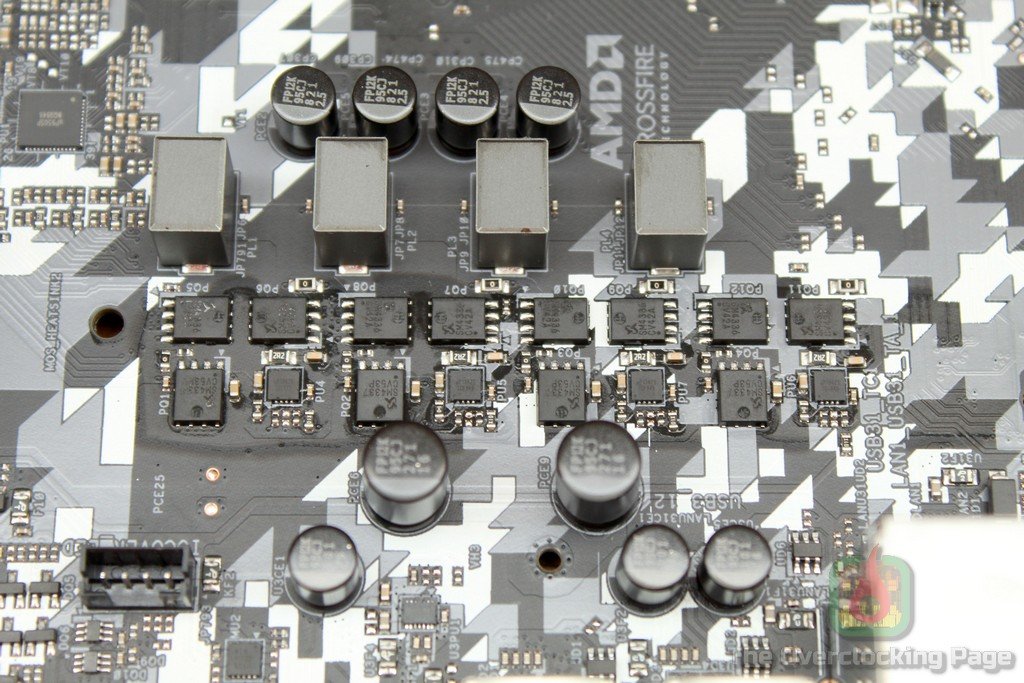

A respeito do VRM, a o fabricante por um arranjo de 4+2 (VDDCR+VDDSOC) fases usando o controlador uP9505P, os mosfets utilizados são um Sinopower SM4337 (high side) e dois Sinopower SM4336 (low side) por fase, sendo que os SM4337 suportam uma corrente máxima de 35A @ 100ºC e possuem um Tr (tempo de subida) de 7.6ns e Tf (tempo de queda) de 11.6ns, enquanto os SM4336 apresentam rds(on) @ Vgs = 10V de 5.3mΩ, o que é algo mediocre mas que deve ser reduzido a “menos piores” 2.65mΩ por conta dos dois mosfets de baixa em paralelo. Nas 2 fases para o VDDSOC, são adotados os mesmos mosfets, porém, usando dois SM4337 de alta em paralelo, e somado a isso temos o dissipador, o que significa que essa placa não deve apresentar problemas mesmo ao se usar uma APU com overclock no IGP.

Considerando uma frequência de chaveamento de 300KHz e tensão de saída de 1.4V, para uma carga de 50A (APUs e R5 3600) no VDDCR, a dissipação desse VRM deve ser de cerca de 5.52W, já para 80A (R7 3800X) esse número vai para 10.3W, enquanto que para 100A (R7 2700X e R9 3900X stock) o valor salta para 14.2W e por fim, para 150A (R9 3950X+) sobe para inviáveis 26.9W. Esses valores nos dizem que muito provavelmente essa placa não deve ter problemas para suportar um CPU como o R7 3800X, entretanto, as coisas podem começar a ficar mais “animadas” do R7 2700X em diante, possívelmente sendo necessário adaptar um fan para refrigeração do VRM. Adiante veremos como essa placa se saiu na prática. 😉

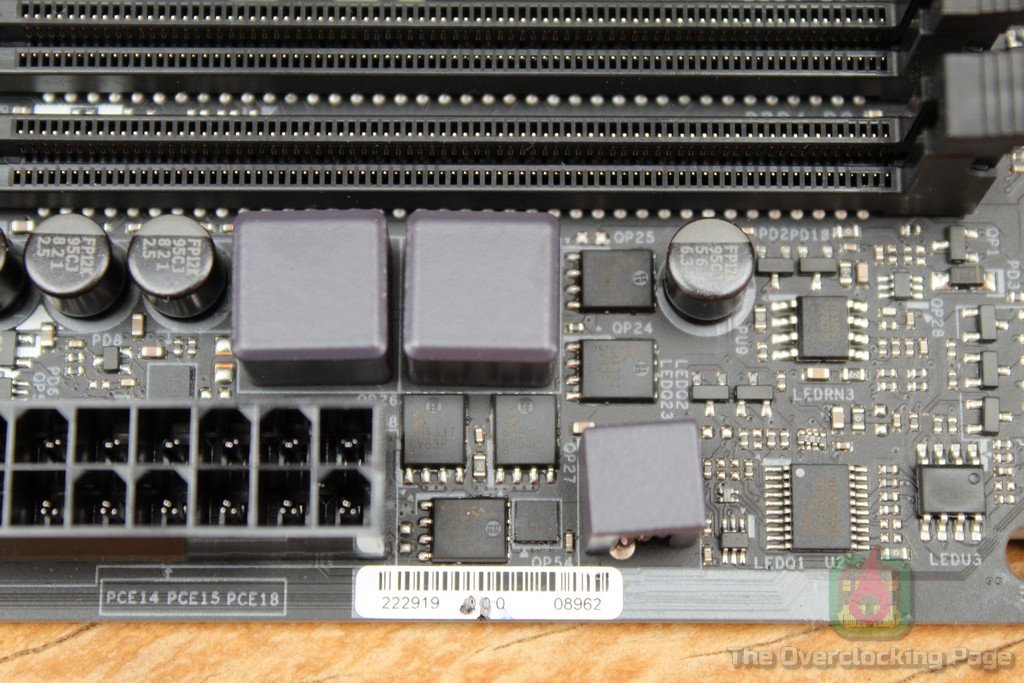

O VRM das memórias é de apenas uma fase e utiliza mosfets SM4337 controlados por um RT8120, o que significa que o procedimento para voltmod para a tensão das memórias nessa placa deve ser simples, conforme explicado na citação abaixo:

Caso alguém tenha interesse em fazer o vmod para o VDIMM, basta soldar um VR de 20kΩ do pino 6 do RT8120D para o terra (GND), lembrando que qualquer modificação na placa anula a garantia da mesma.

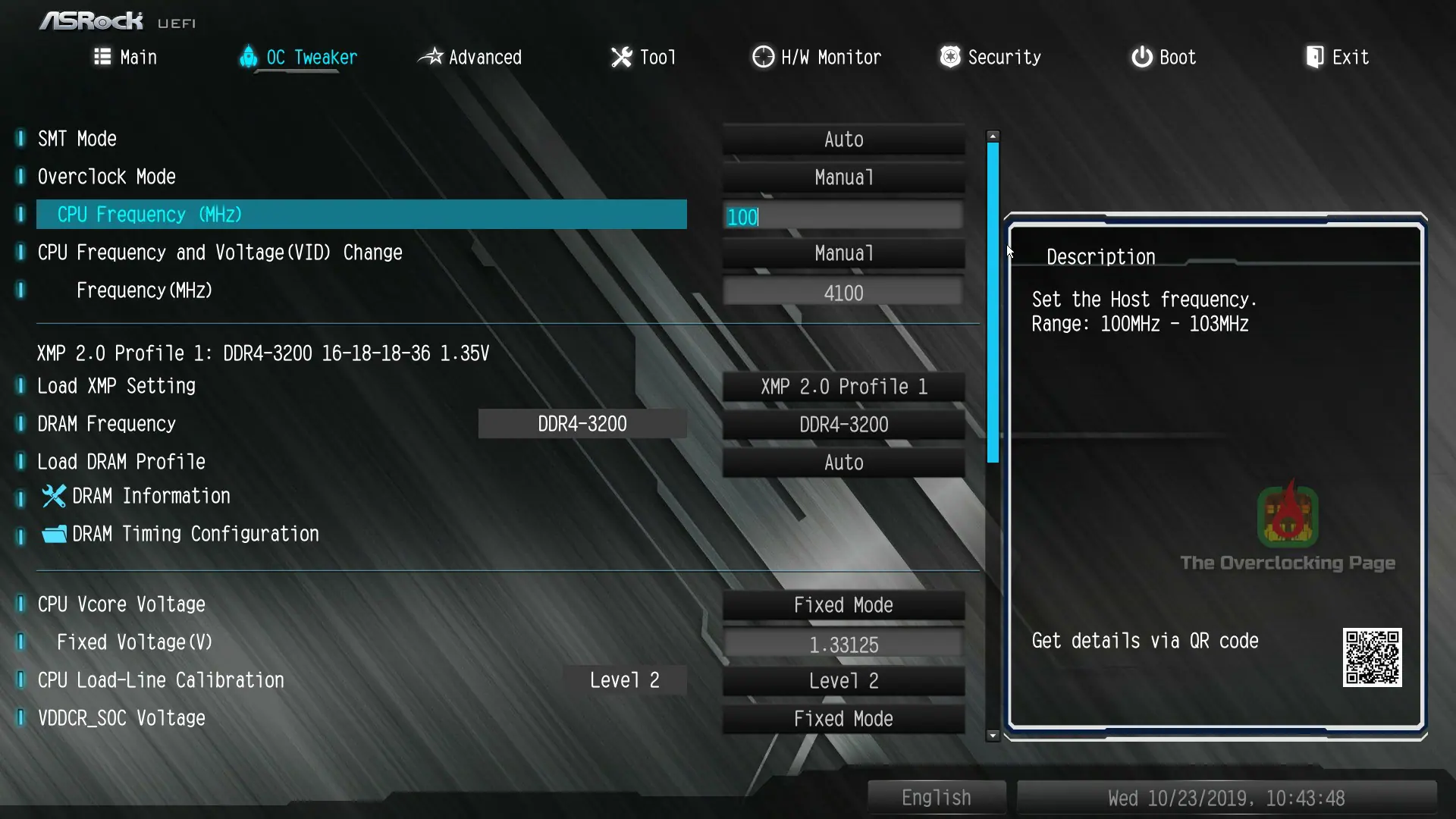

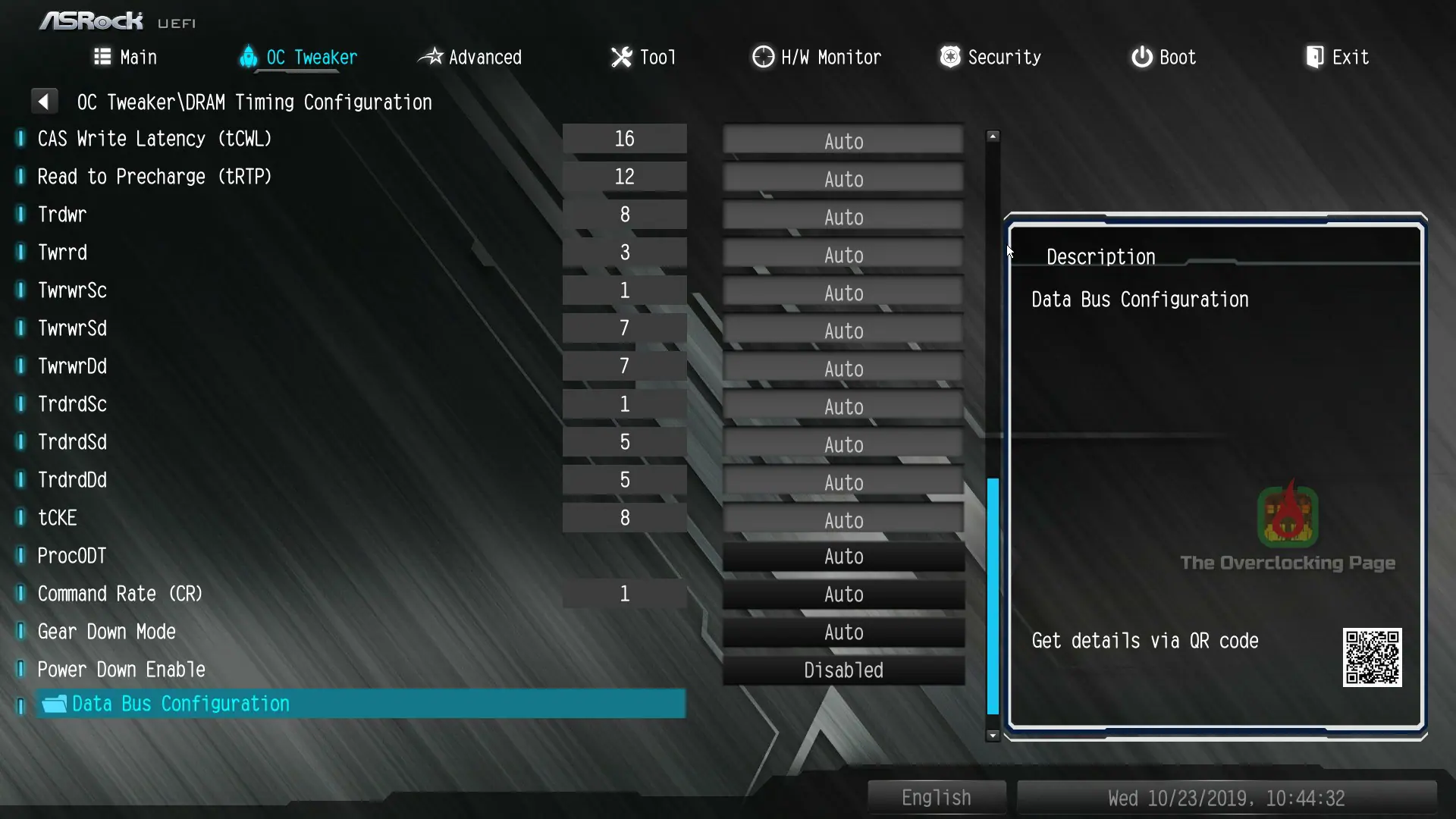

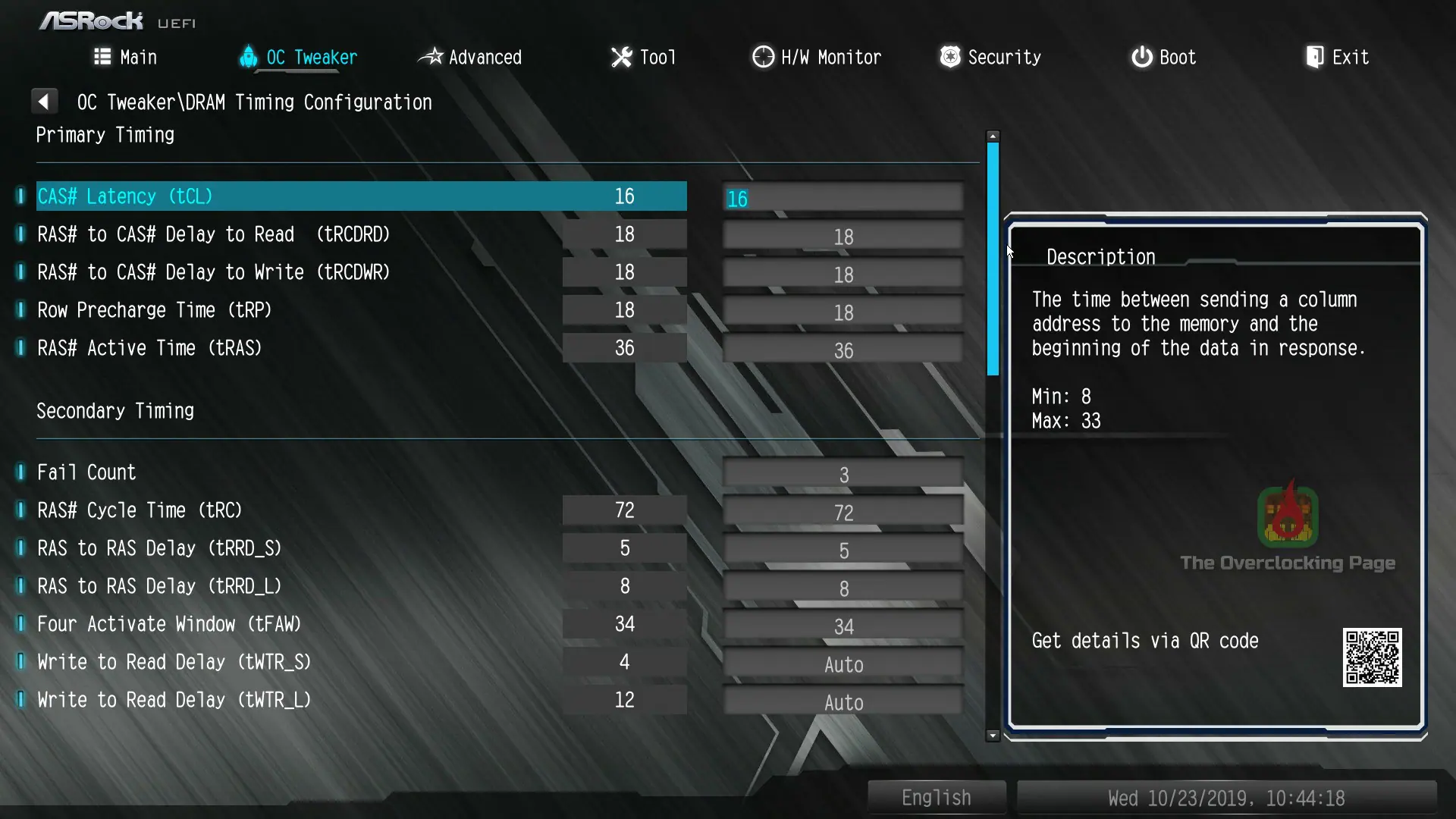

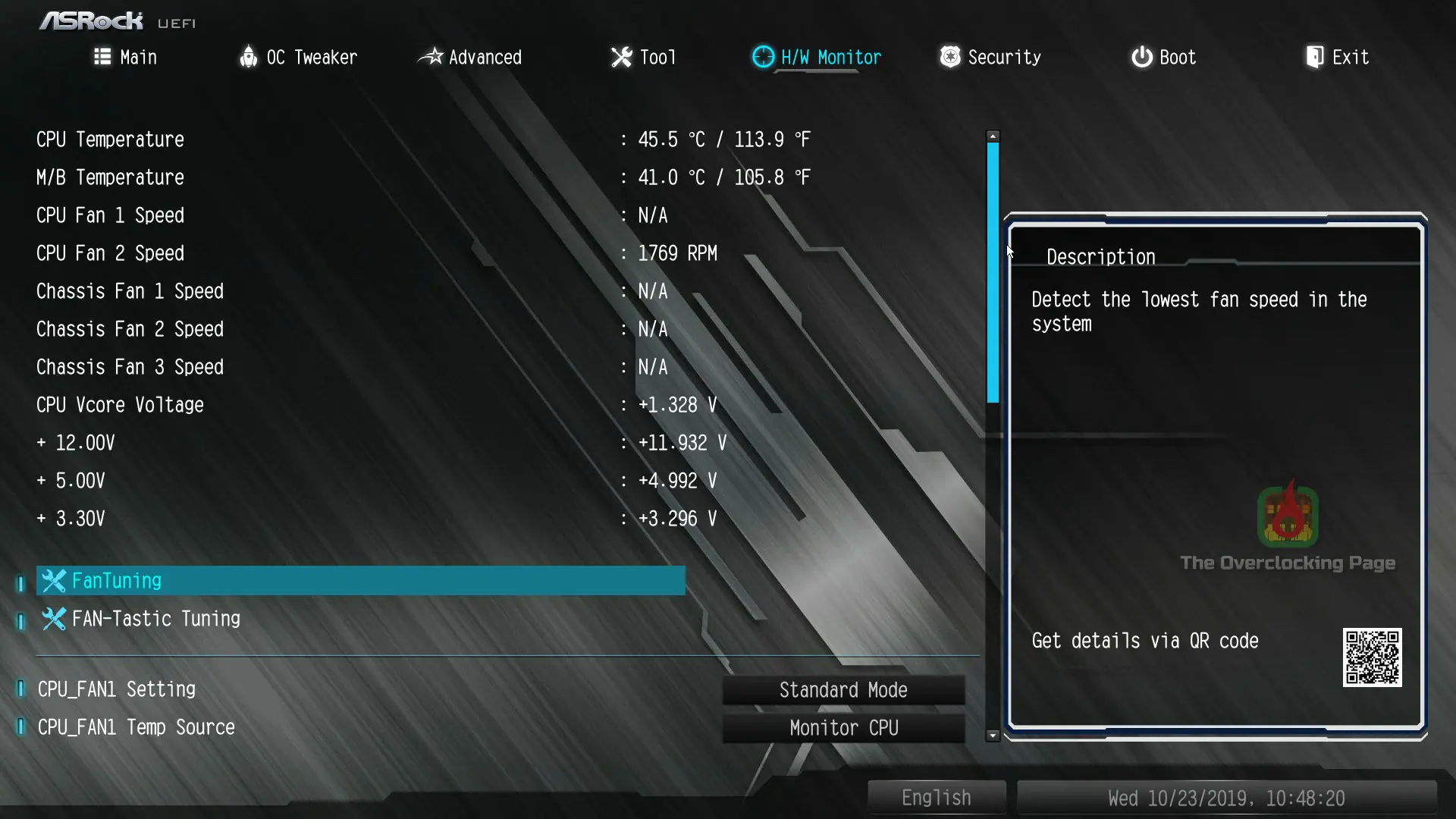

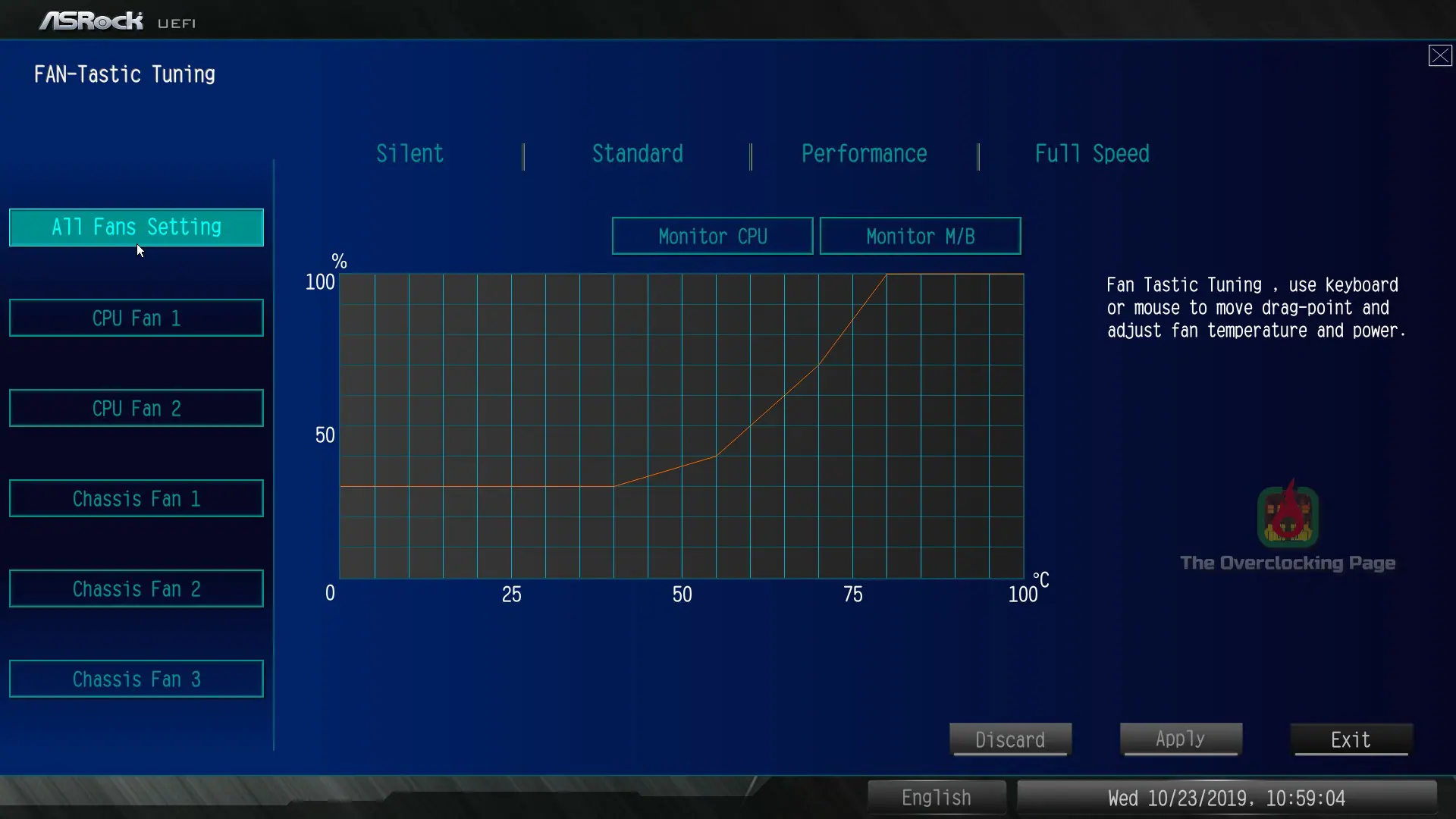

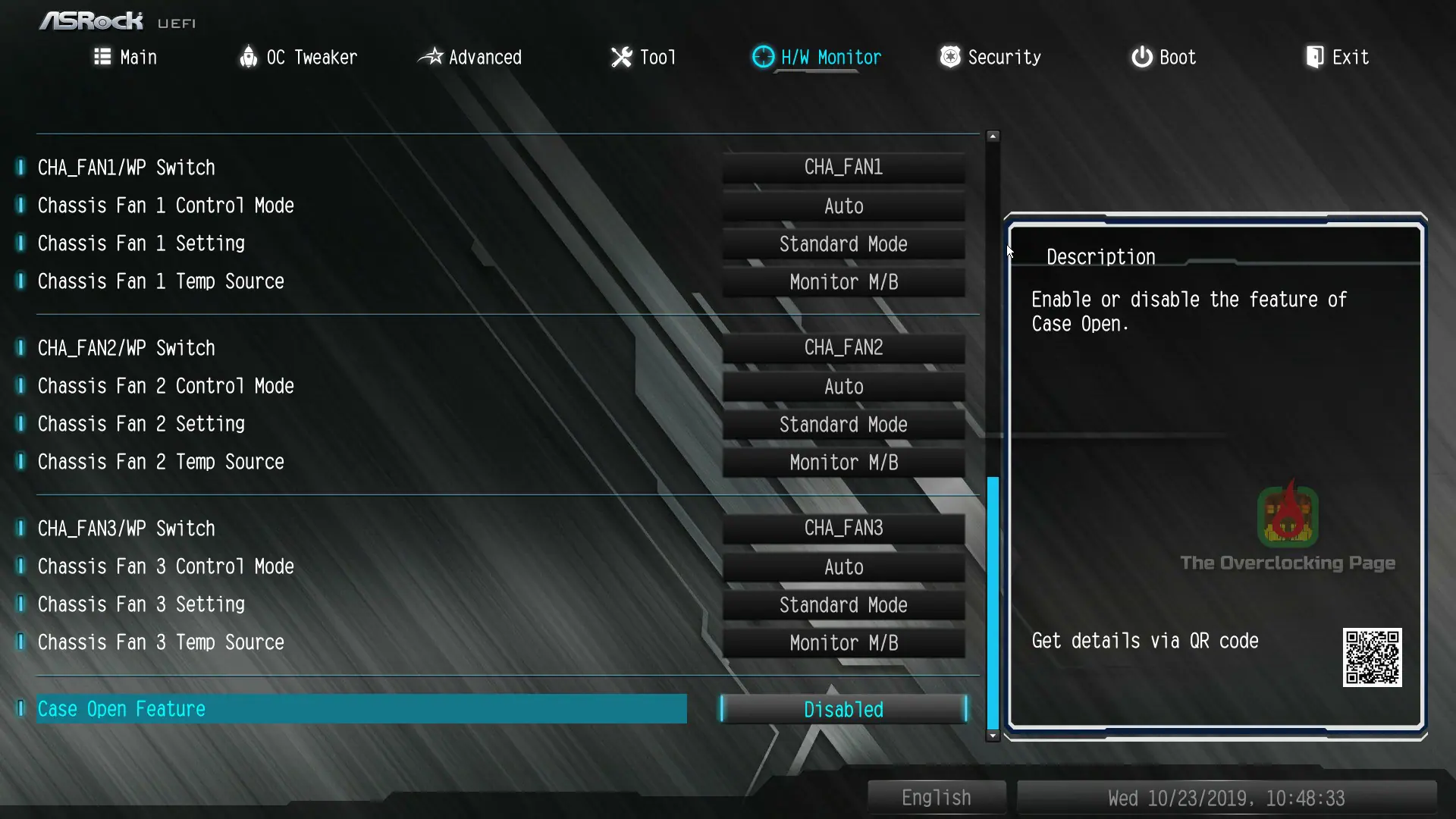

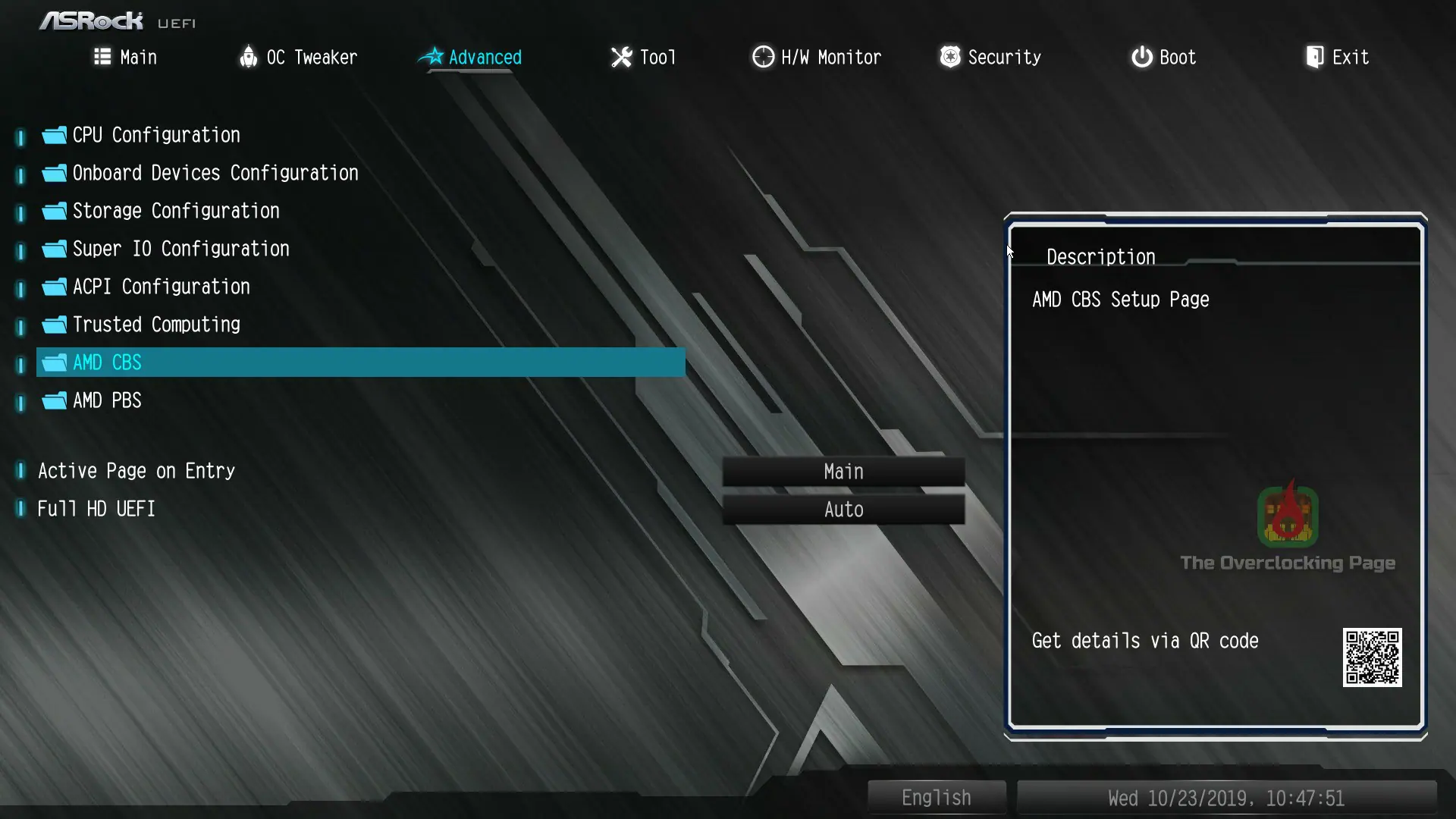

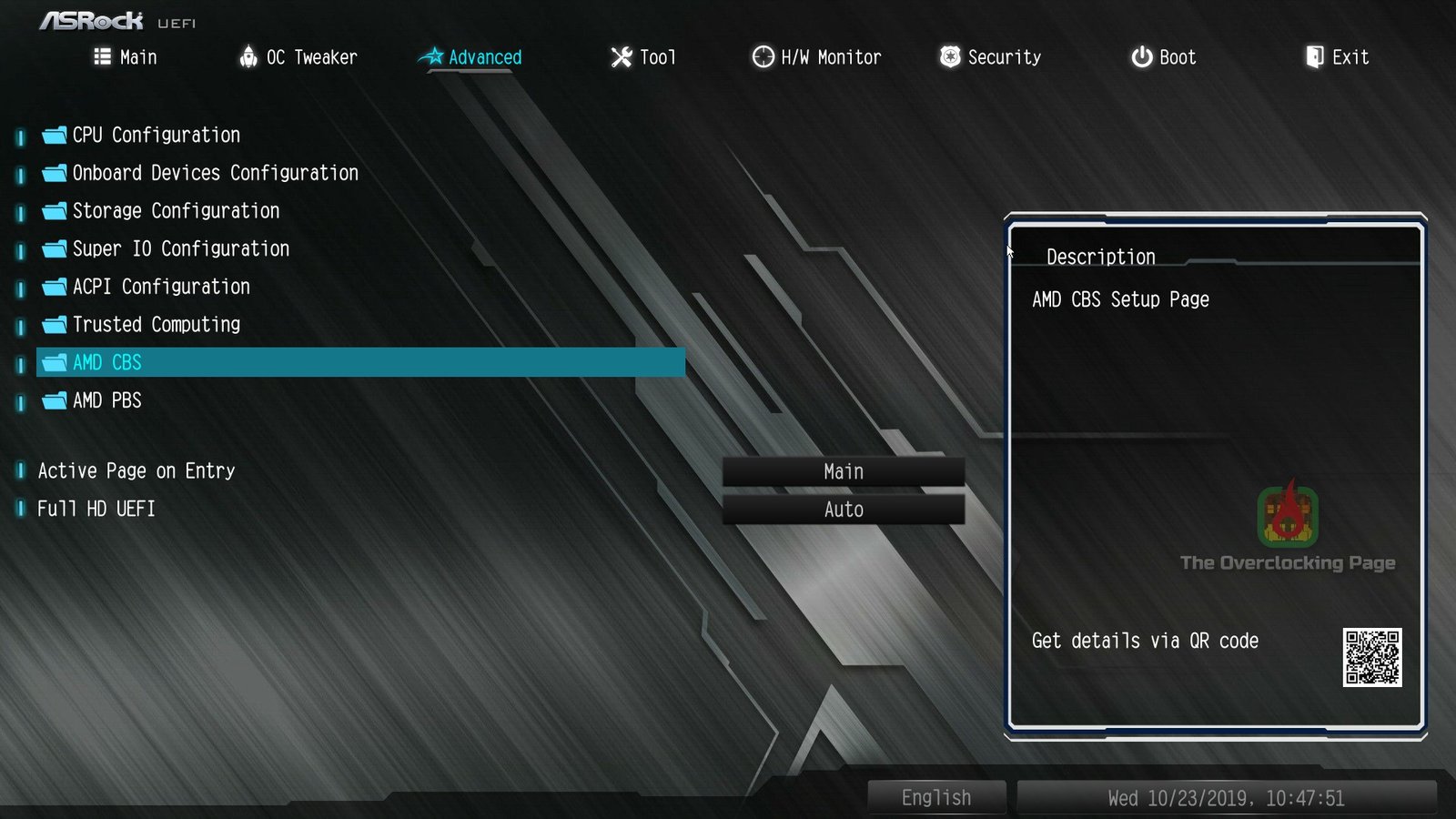

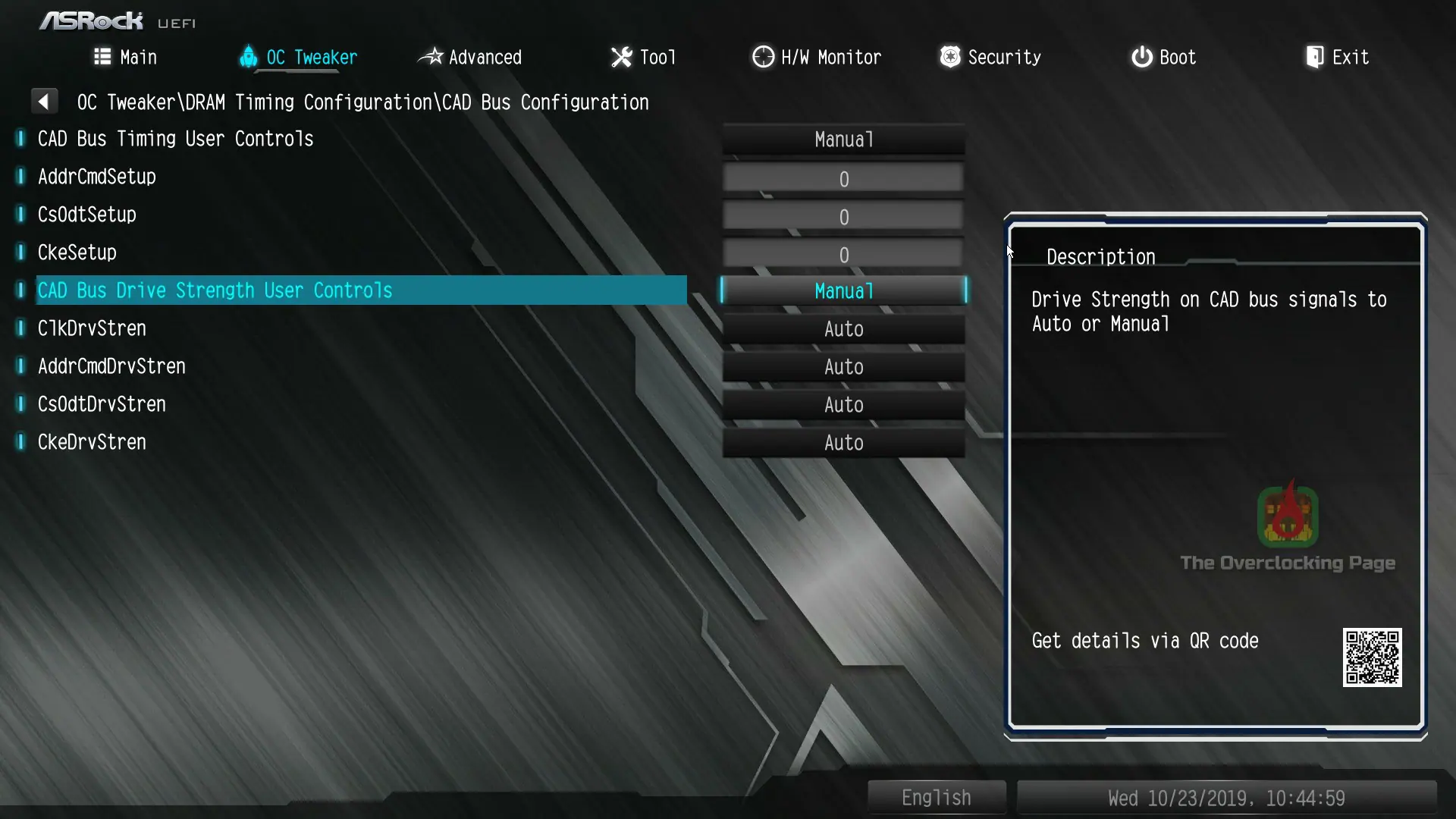

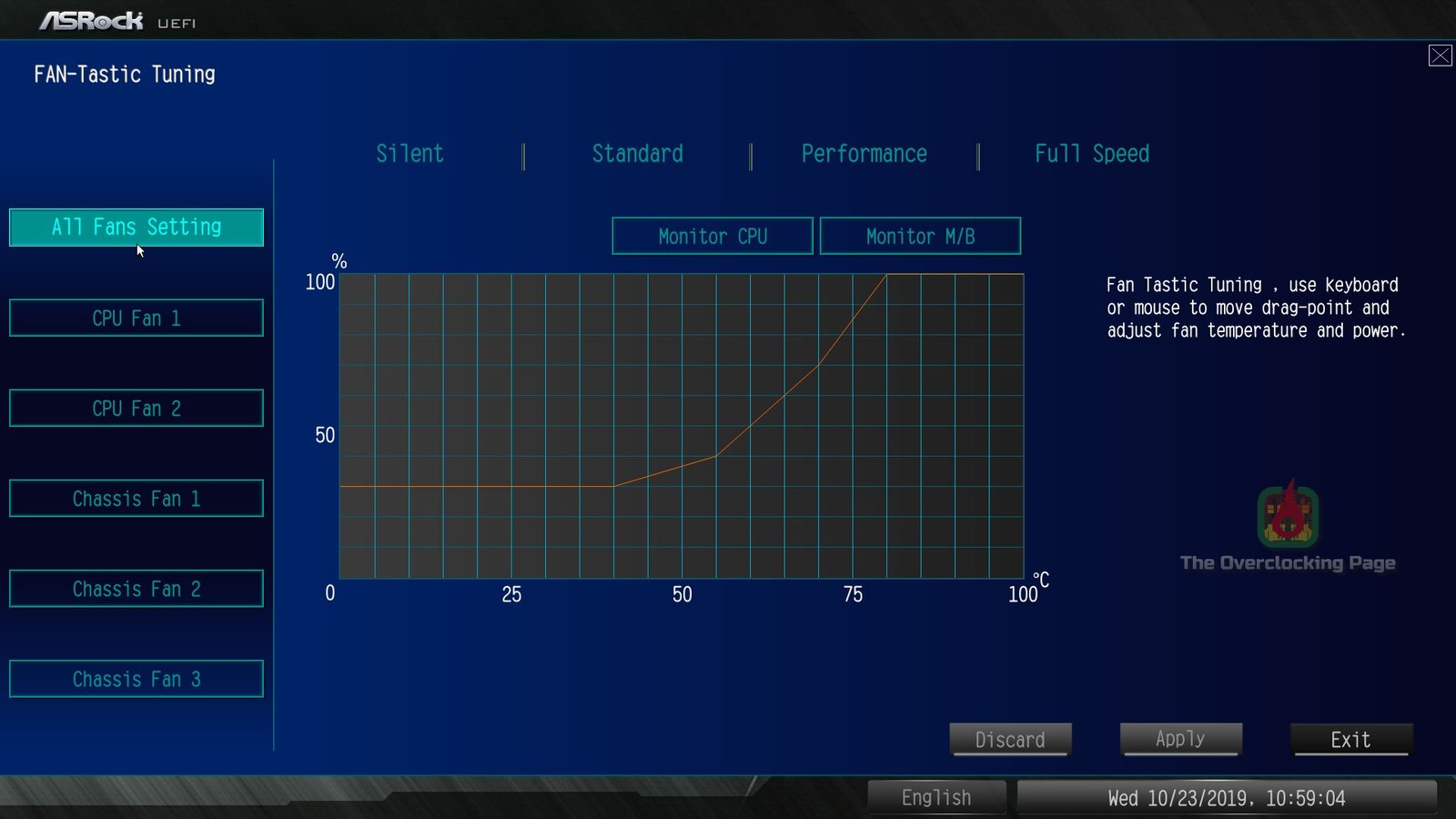

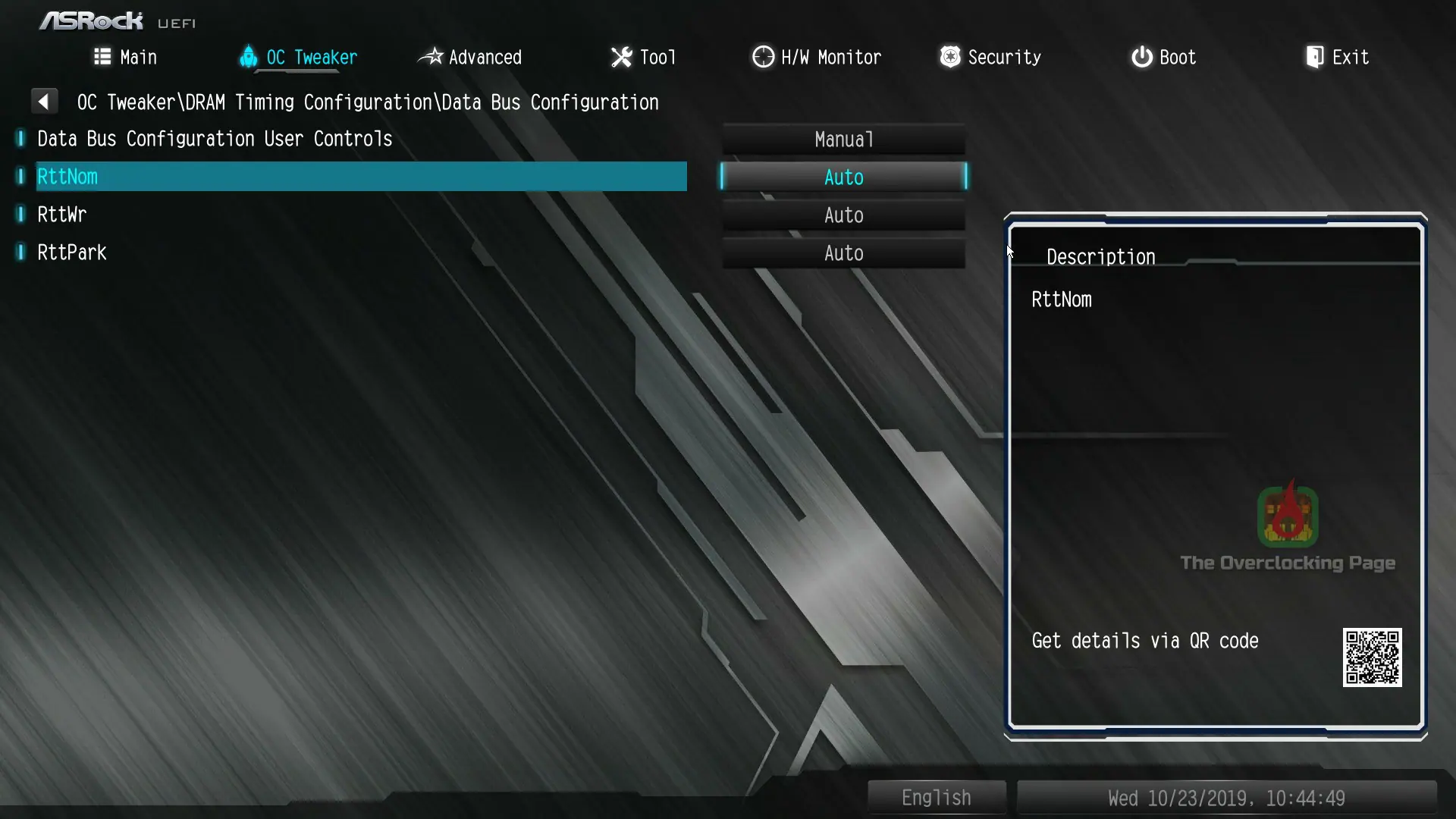

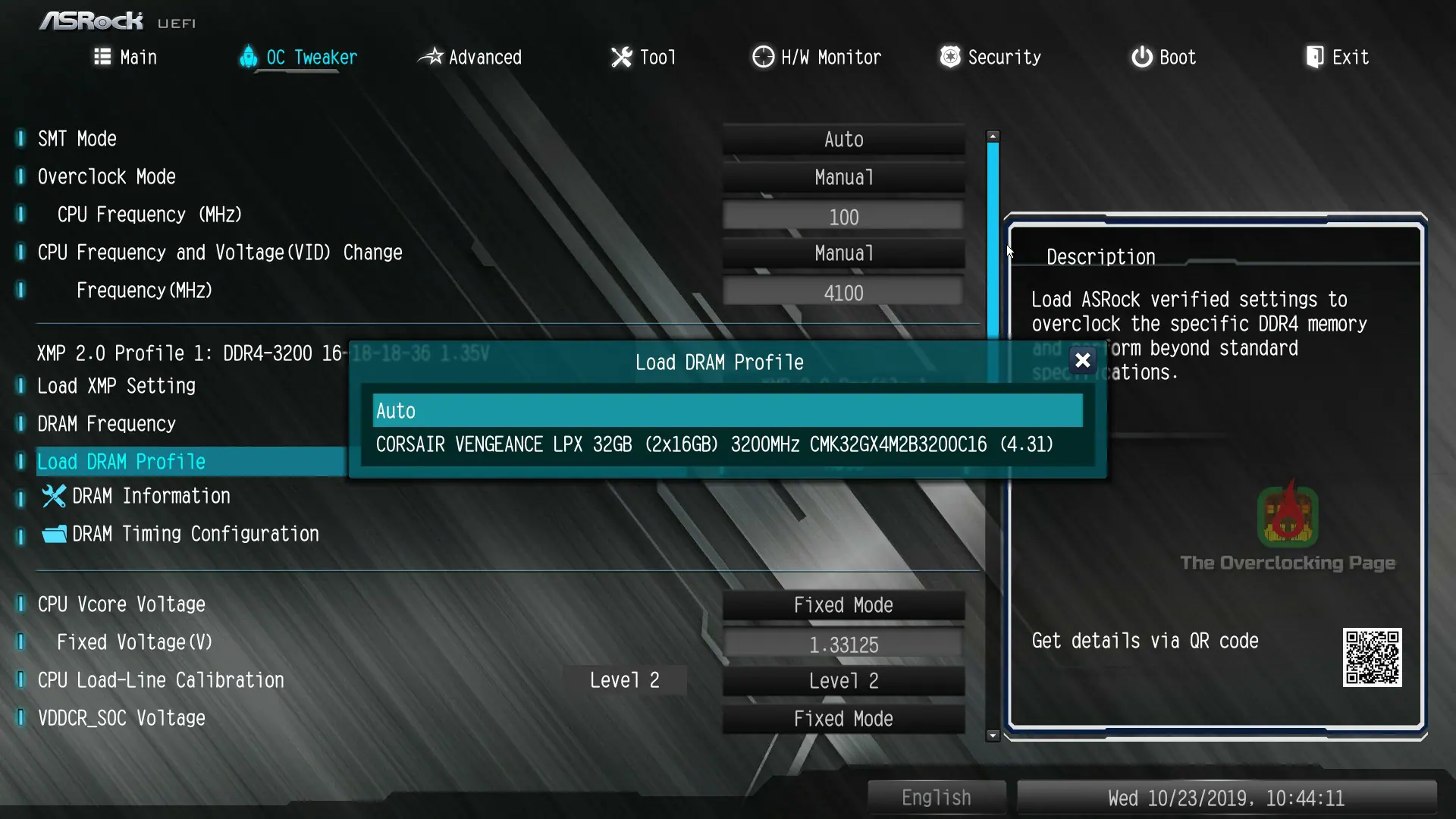

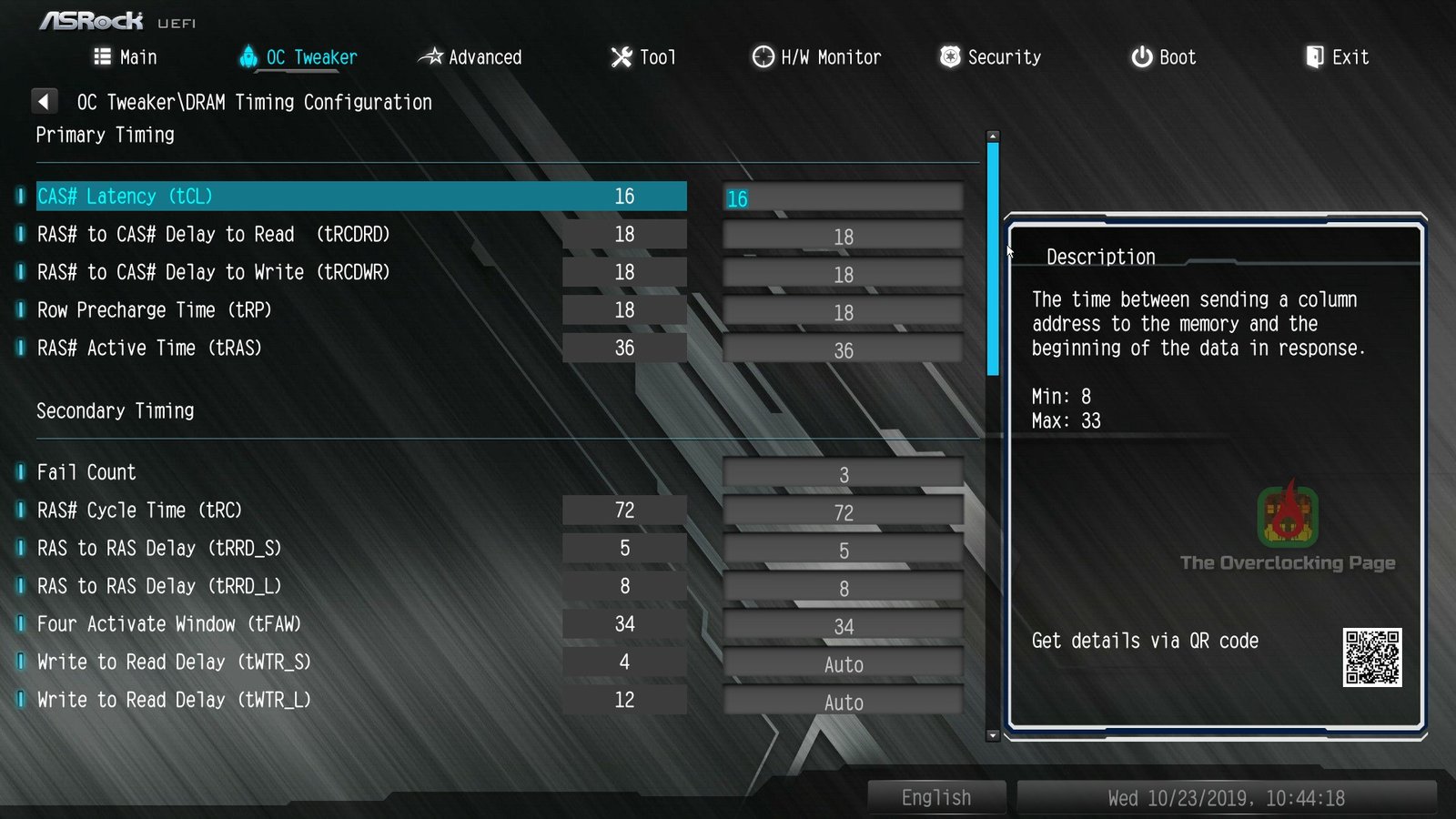

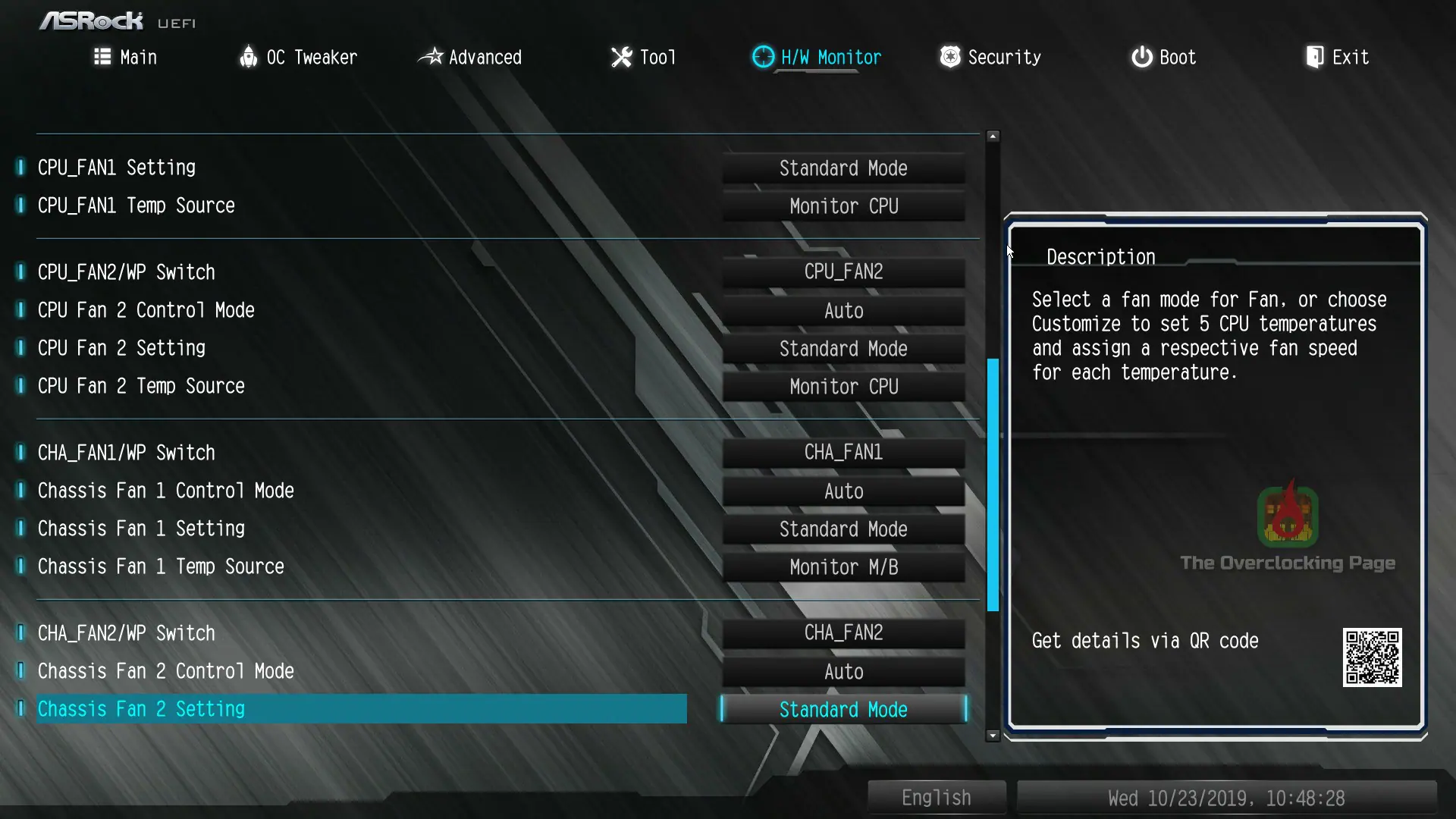

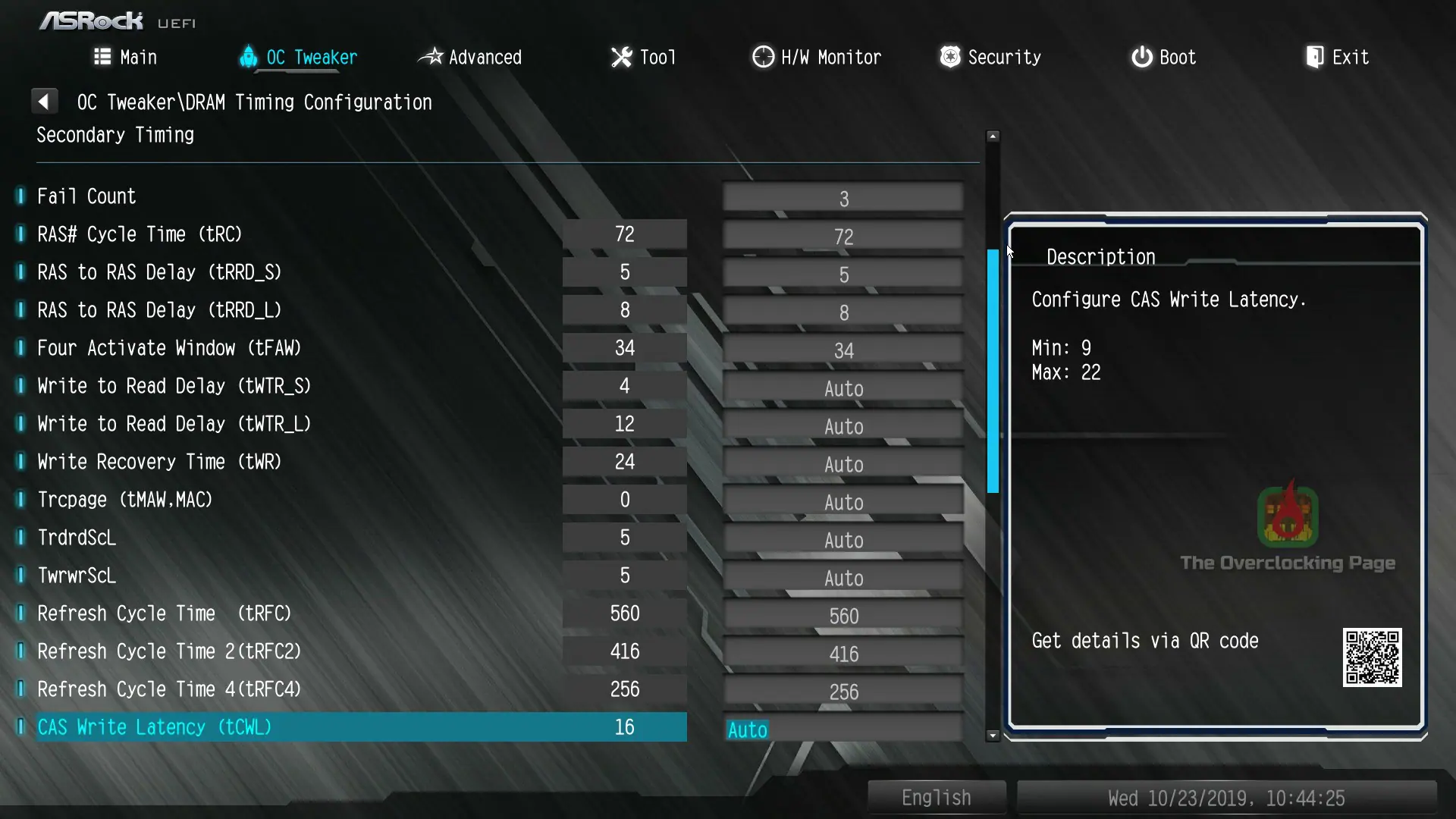

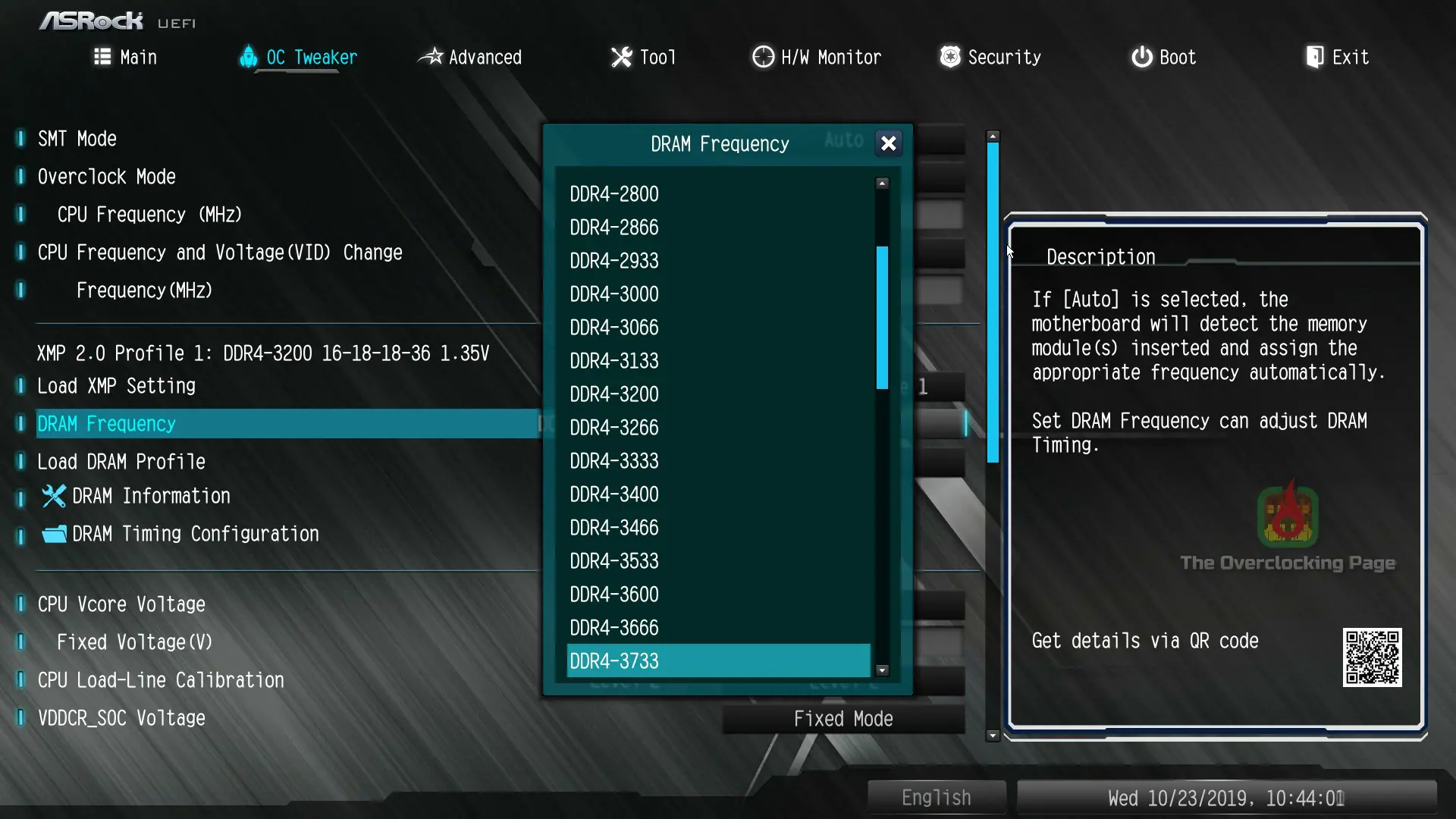

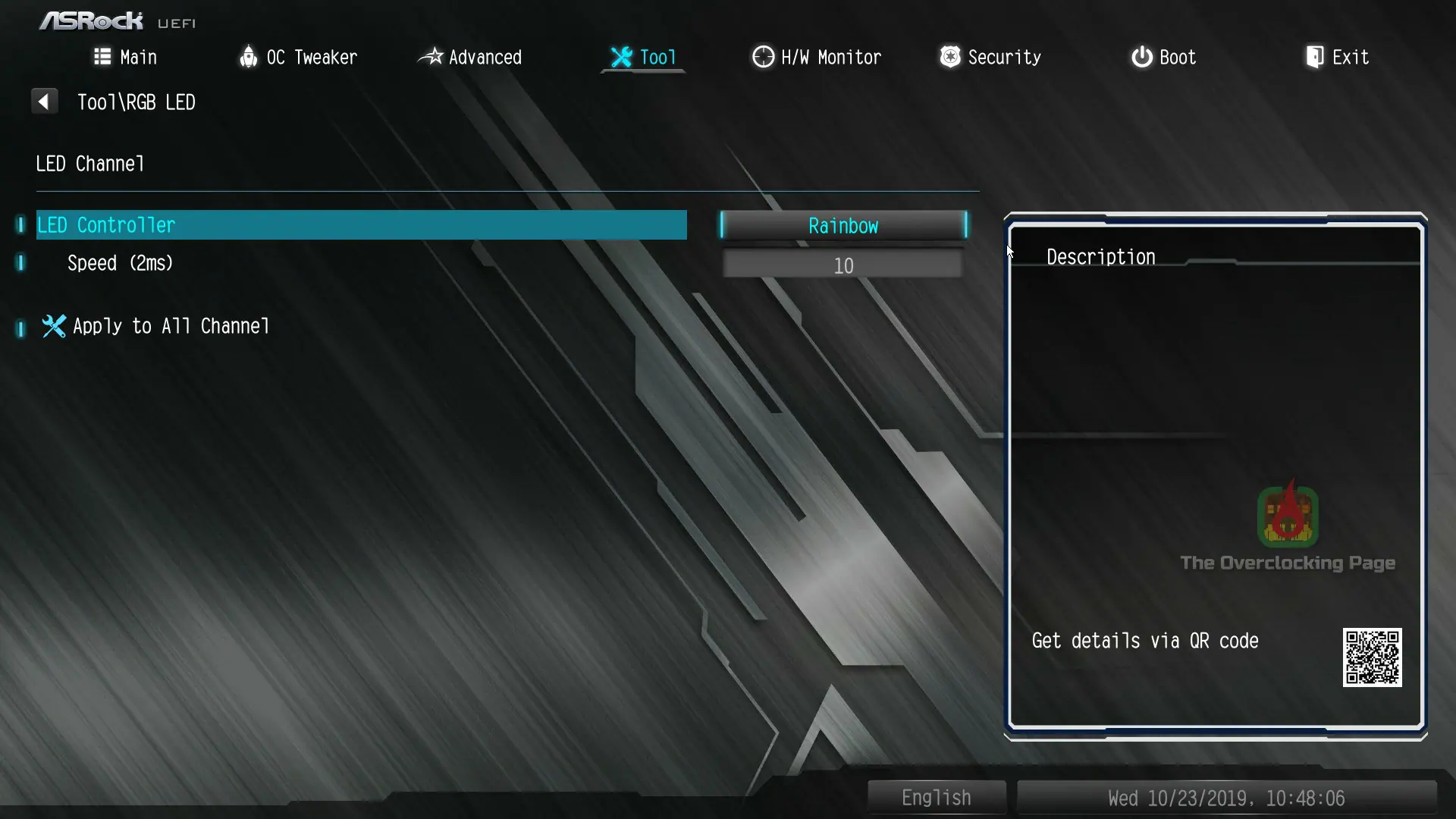

Em relação a UEFI,  interface gráfica da ASRock apresenta design muito bem elaborado, boa organização e usabilidade, sendo que não existem opções faltando ou coisa do tipo, pelo contrário, essa placa surpreende por oferecer ajustes de tensão em valores fixos e até mesmo ajuste de LLC (Loadline Calibration) para o VDDCR/VDDSOC, algo que é bastante incomum de ser visto em placas dessa faixa de preço.

Este slideshow necessita de JavaScript.

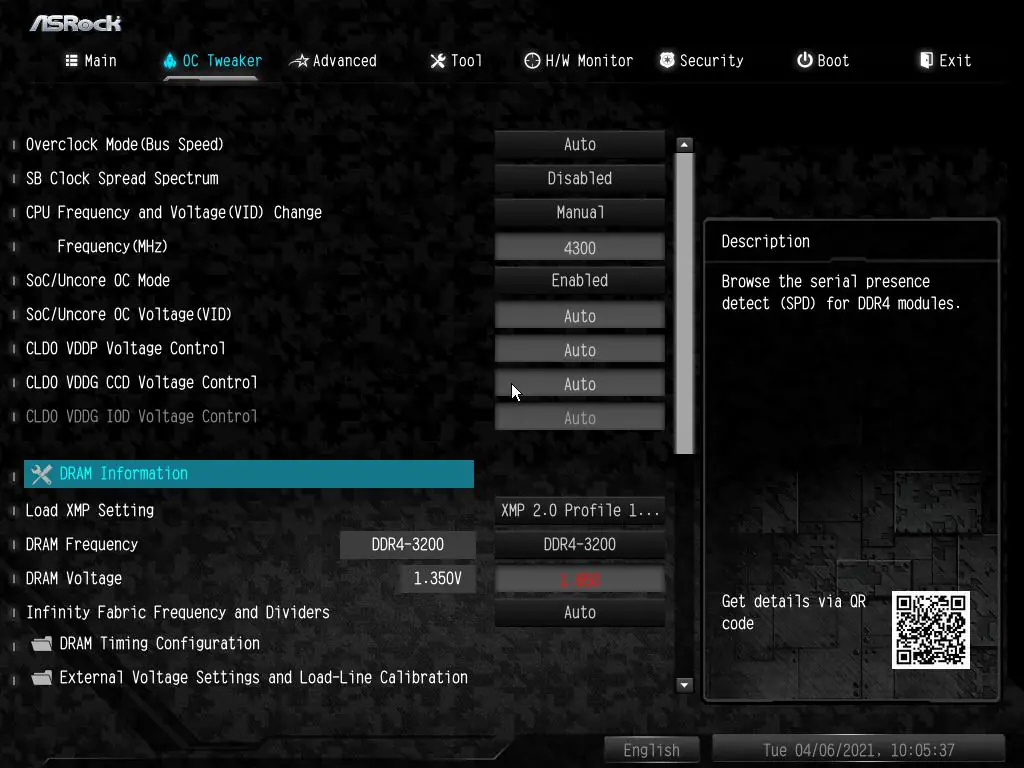

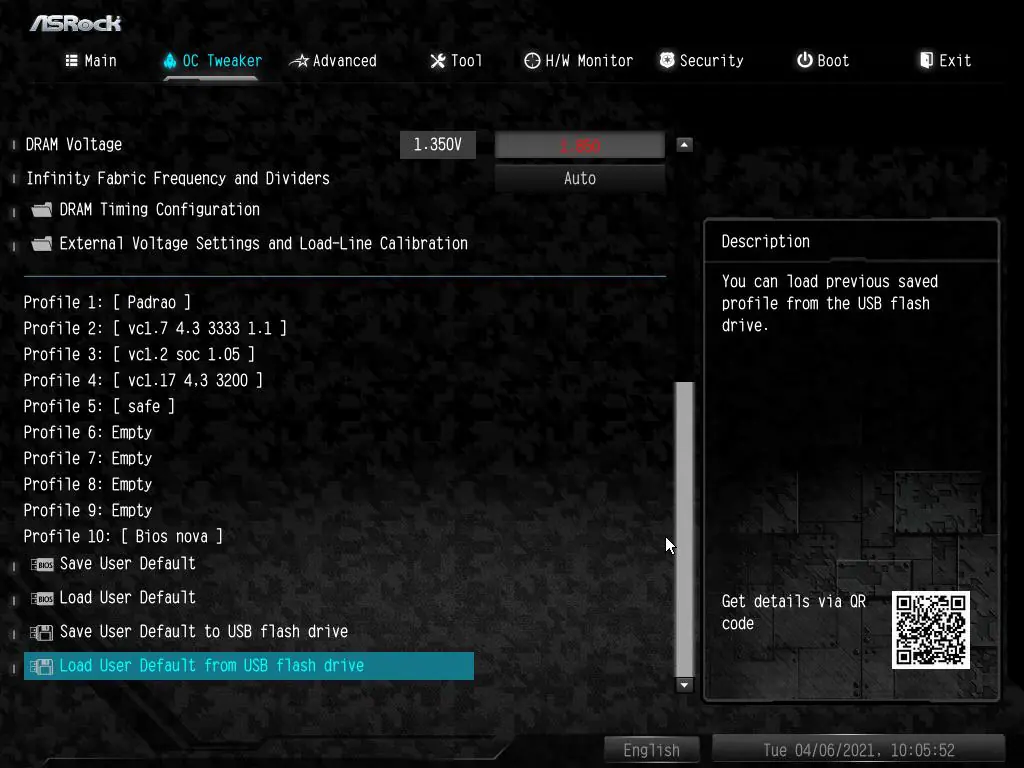

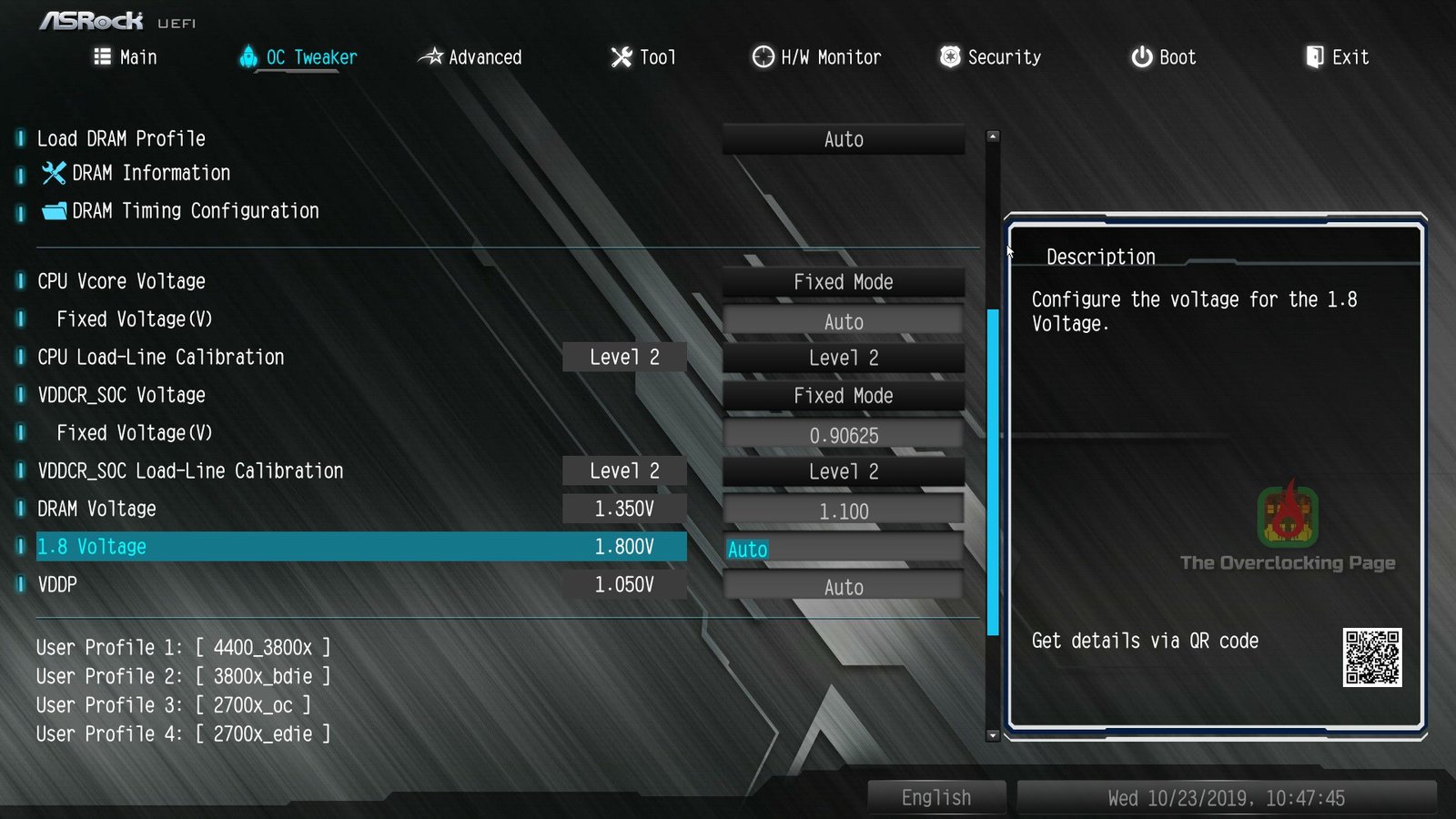

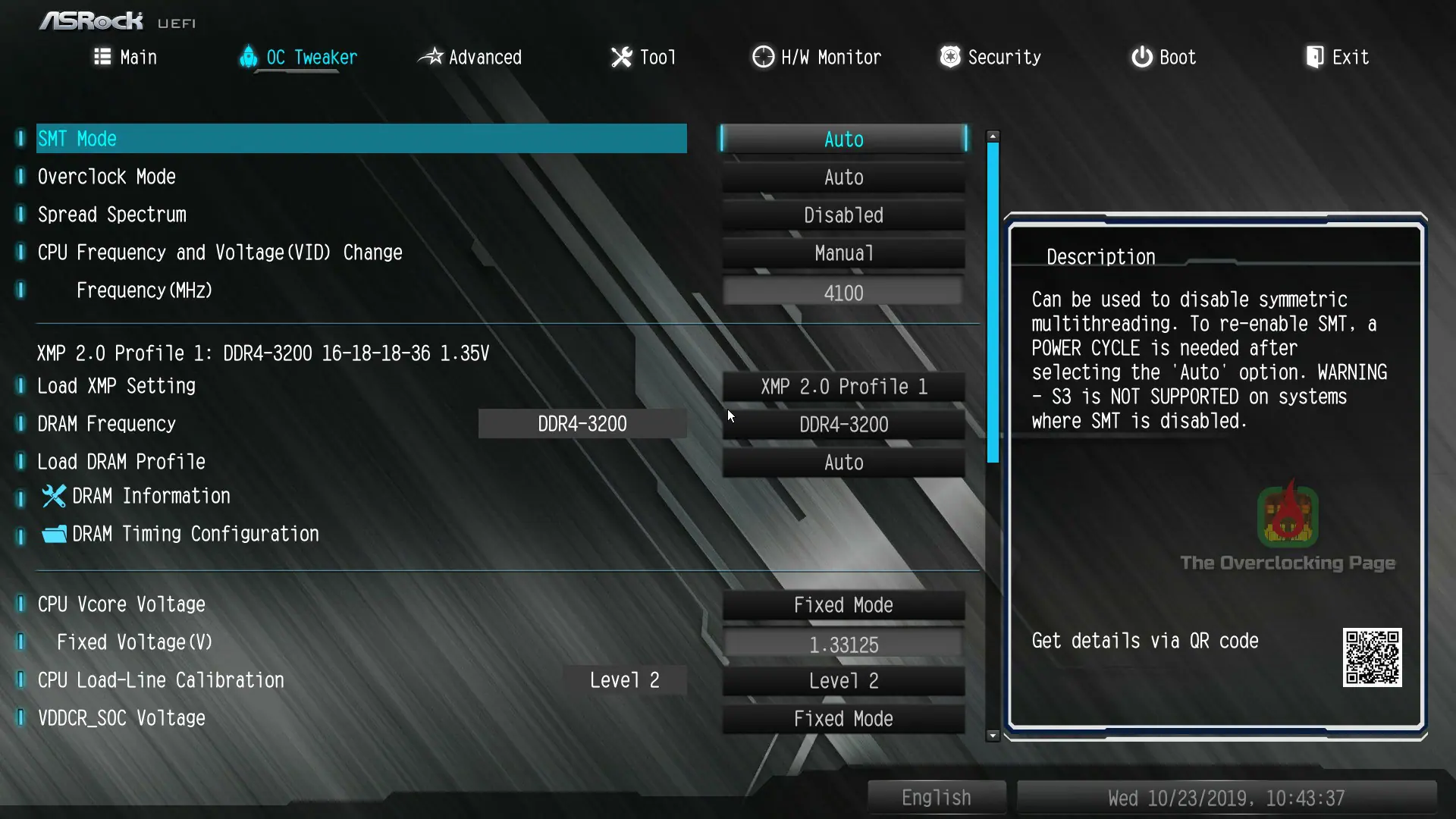

Dos ajustes de tensão principais, o VDDCR (CPU Core Voltage) vai de 0.9V até 1.7V no modo “manual”, o VDDSOC (CPU NB/SOC Voltage) de 0.9V até 1.7V no “manual”, o ajuste de LLC apresenta cinco níveis e a tensão das memórias (DRAM Voltage) tem limite de 1.4V com granularidade de 0.5V, sendo esse último o único ponto negativo que encontrei, pois isso certamente irá limitar a frequência máxima de memória a ser obtida em boa parte dos chips DDR4 disponíveis.

Caso alguém tenha interesse, segue o link para site do fabricante, onde consta as especificações do produto. Vamos então as configurações utilizadas e resultados!

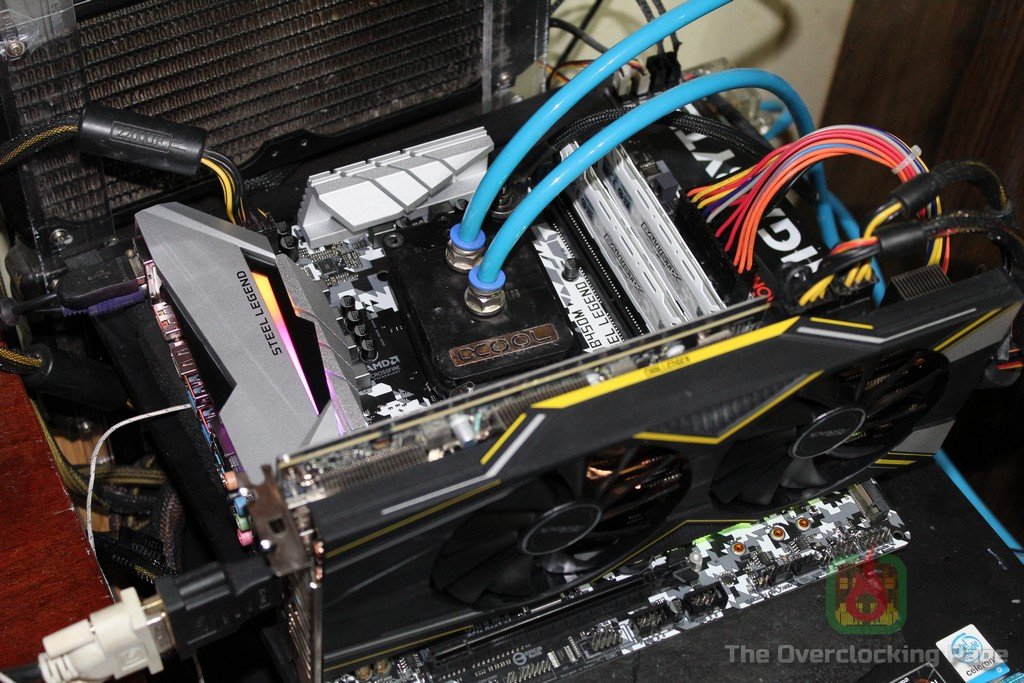

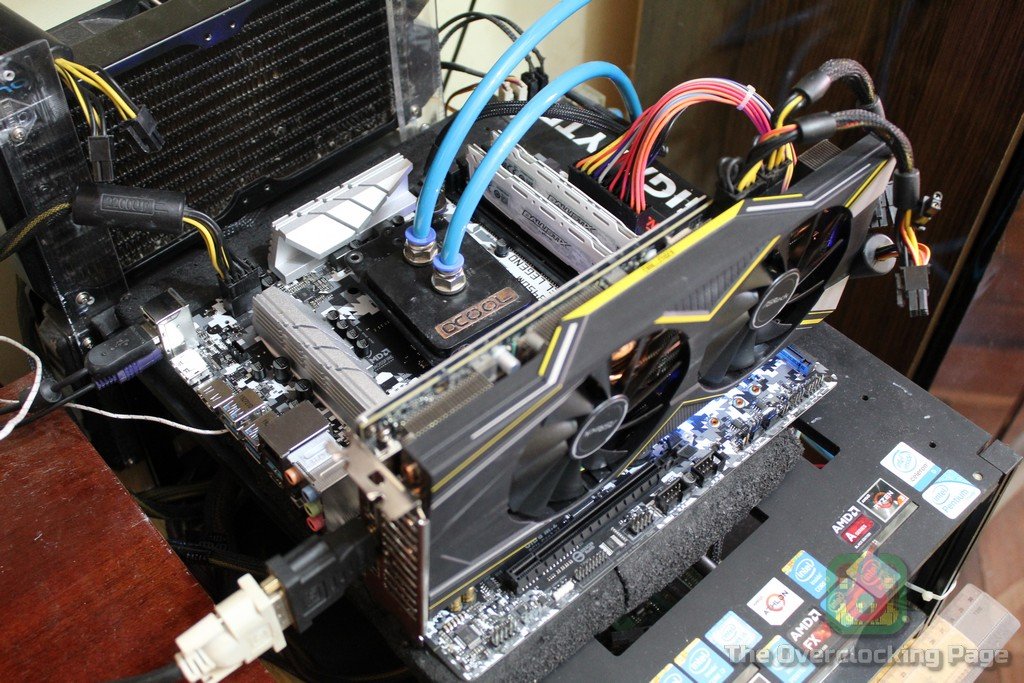

Configurações utilizadas:

CPU: AMD Ryzen 7 2700X / AMD Ryzen 7 3800X (Obrigado AMD!)

MOBO: ASRock B450M Steel Legend (BIOS: 2.70 – Obrigado Terabyteshop!)

VGA: ASRock Radeon 5700XT Challenger

RAM: 2x8GB DDR4 G.Skill Flare X 3200CL14 / 2x8GB Crucial Ballistix LT 3200 CL16

REFRIGERAÇÃO: Watercooler custom e IC Graphite Thermal pad

STORAGE: SSD Crucial BX300 120GB

EQUIPAMENTOS EXTRAS: Termômetro digital HDT 6002.

Software utilizado: Windows 10 x64 build 1903, AIDA64 6.00.5134 Beta, TM5 0.12 v3, HWiNFO 6.12.

Objetivo dos testes: O objetivo desse artigo é verificar o quão bem a ASRock B450M Steel Legend se sai naquilo que diz respeito a overclock de memória, testar o desempenho térmica da placa em condições de stress usando o Ryzen 7 2700X e Ryzen 7 3800X.

Explicações acerca da metodologia adotada ou de como os testes foram conduzidos estão contidas nos textos que acompanham os resultados a seguir.

Resultados:

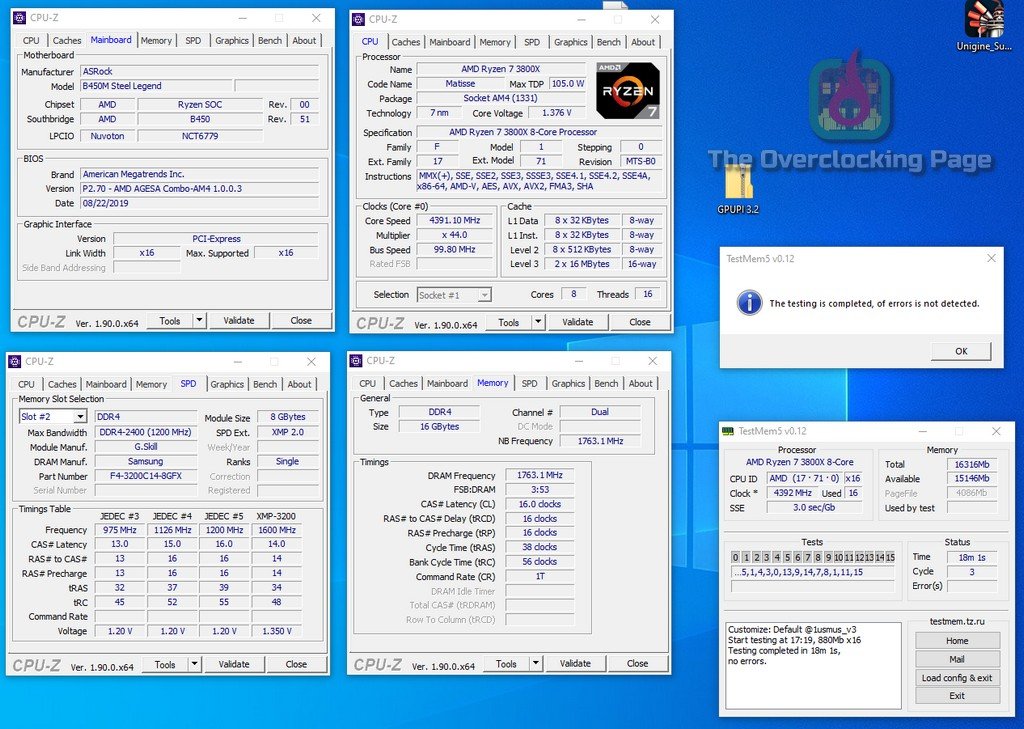

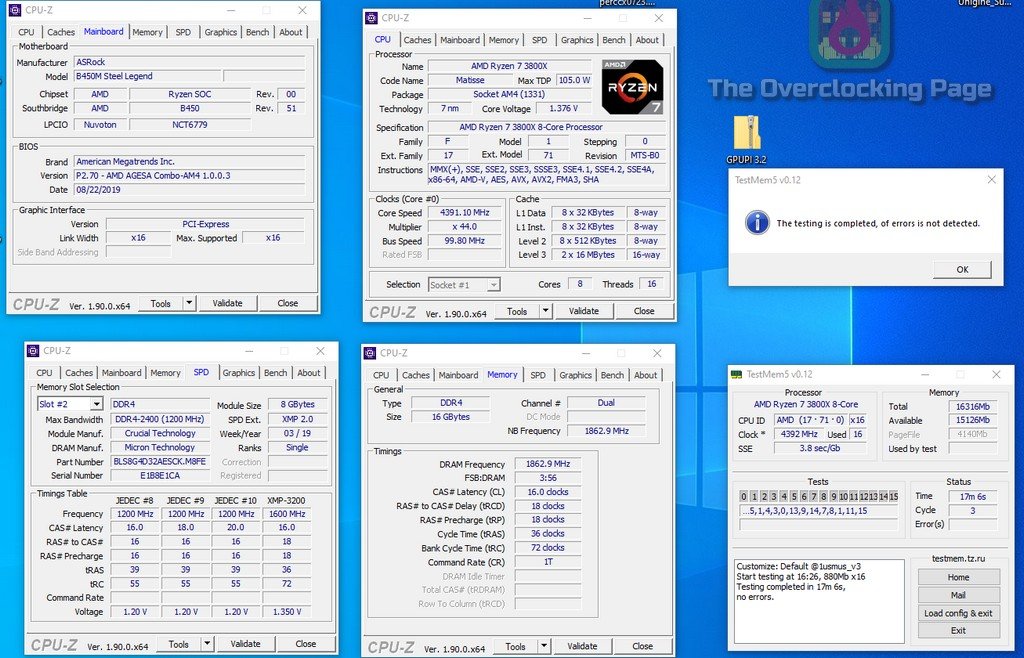

O primeiro passo aqui foi testar até onde a ASRock B450M Steel Legend conseguiria ir em termos de overclock de memória devido ao já conhecido impacto que isso trás no desempenho dos Ryzen. Para isso, optei por usar o Ryzen 7 3800X devido ao controlador de memória consideravelmente superior ao das gerações anteriores e dois kits de memória, um Samsung B-Die e outro com Micron E-Die. Como os Ryzen de terceira geração apresentam melhor desempenho enquanto usando MCLK:FCLK:UCLK em 1:1:1, conforme já expliquei em mais detalhes nesse artigo, o objetivo aqui foi verificar se essa placa-mãe da conta de chegar nos 3733MHz 1:1 com estabilidade, sendo essa um bom “alvo” para uso diário.

Dessa forma, utilizei ajustes de subtimings manuais bastante parecidos com aqueles que apresentei nesse review e também utilizei o TM5 para atestar a estabilidade do overclock. Como já era esperado, o ajuste de tensão das memórias limitado a apenas 1.4V acabou impossibilitando de ir além dos 3533MHz 16-16-16-16-38 com estabilidade enquanto usando as Samsung B-Die, entretanto, com as Micron E-Die foi possível atingir os 3733MHz 16-18-18-18-36 com estabilidade apenas carregando o XMP e aplicando os 1.4V nas memórias.

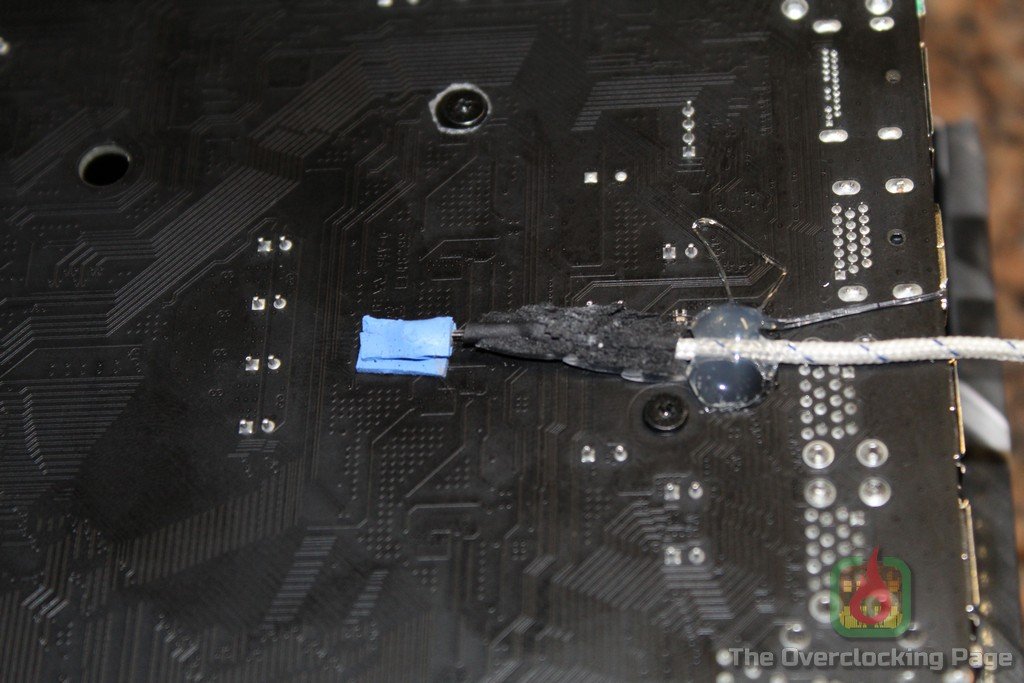

Para verificar a temperatura dos circuitos de alimentação, instalei um termopar com um thermal pad grudento na parte de trás da placa, logo atrás do VRM devido ao fato de ali ser um “hot spot” , basicamente algo muito parecido com o que o Buildzoid fez nesse vídeo. Lembrando que o delta entre a temperatura medida pelo termopar e a do mosfet não costuma ser maior do que 5ºC.

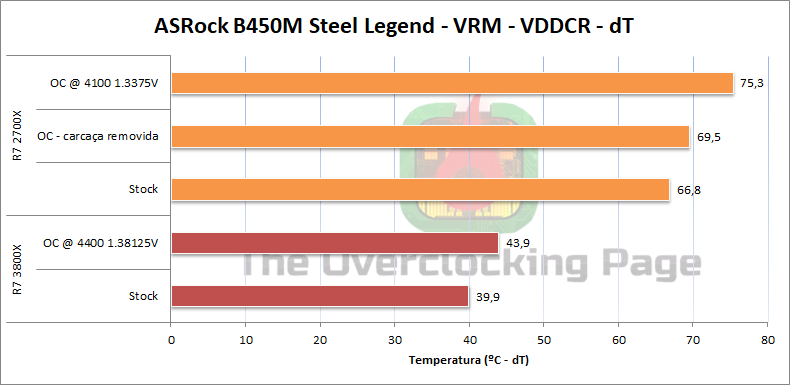

Para obter os resultados abaixo, utilizei o stress test do AIDA64 em suas configurações padrão durante 30 minutos e após isso registrei os números no gráfico da galeria abaixo, que se referem ao delta de temperatura (delta = temperatura obtida no termopar – temperatura ambiente). Para as configurações em overclock, o R7 2700X foi ajustado em 4100MHz 1.3375V LLC2 – VCCSOC 1.00625V LLC2 e o R7 3800X em 4400MHz 1.38125V LLC2 – VCCSOC 1.00625V LLC2. No teste com “carcaça removida”, retirei aquela capa de plástico que cobre o dissipador do VDDCR e o espelho traseiro para ver se faria alguma diferença no resultado final e para isso testei o mesmo apenas na pior situação possível.

Como é possível ver, apesar do delta considerável, implicando em temperaturas pouco acima de 100ºC para o VRM consderando um ambiente em 25ºC enquanto usando o R7 2700X (TDP 105W) com overclock, a B450M Steel Legend não apresentou throttling no CPU em momento algum. Remover a carcaça plástica acarretou em uma diminuição de 5.8ºC na temperatura do VRM, o que é algo considerável, especialmente em uma situação “limite” como essa em que a região já excede os 100ºC com o CPU em stress.

Já em relação ao R7 3800X, as coisas ficaram bem mais tranquilas com um delta de temperatura abaixo dos 45ºC mesmo considerando o CPU com um forte overclock, o que considero um bom resultado. Apenas lembrando que apesar de ambos CPUs terem TDP de 105W, o que realmente vale para o VRM é a corrente demandada, sendo que na realidade, o TDP trata-se de uma “referência” de dissipação térmica do CPU. Sobre as correntes em carga, o R7 3800X OC mal chega nos 80A enquanto o R7 2700X OC chega a apresentar picos acima dos 100A em load, o que como já mostrei anteriormente, faz uma diferença considerável na dissipação de calor do VRM.

Conclusão:

A ASRock B450M Steel Legend se mostrou uma placa-mãe bastante digna, entregando qualidade de construção razoável, excelente layout, interface/usabilidade da UEFI muito bem pensadas e também suporte aceitável para CPUs com TDP de 105W, em especial com o R7 3800X enquanto que com o R7 2700X, apesar da placa não ter apresentado throttling, as temperaturas registradas foram um tanto quanto elevadas, o que inspira cautela e possivelmente a necessidade de tirar a boa e velha adaptação do fan soprando no VRM da gaveta.

Dos pontos a melhorar, posso citar o ajuste de tensão das memórias, que acabou sendo um fator limitante para a frequência máxima estável mesmo a nível de uso diário e a parte da dissipação de calor do VRM, que poderiam ter conciliado melhor estética com desempenho.

Em relação ao Custo beneficio, o último preço praticado para esse produto nos nossos parceiros da Terabyteshop foi de R$579.00 (em 27/10/2019), o que está mais ou menos dentro do preço praticado para outras placas B450 similares em termos dos recursos oferecidos e qualidade de construção. Nesse ponto, também é evidente que existem produtos concorrentes com melhor preço no mercado, entretanto, se você procura uma placa com bom visual, layout decente e pretende fugir das “bios com interface soviética”, a ASRock B450M Steel Legend certamente é uma boa opção a se considerar!

E por hoje é só! Dúvidas, críticas e sugestões são bem-vindas! Até a próxima!
